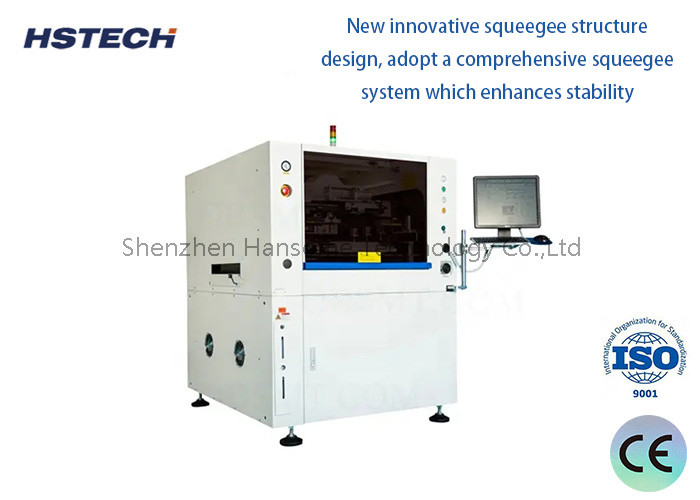

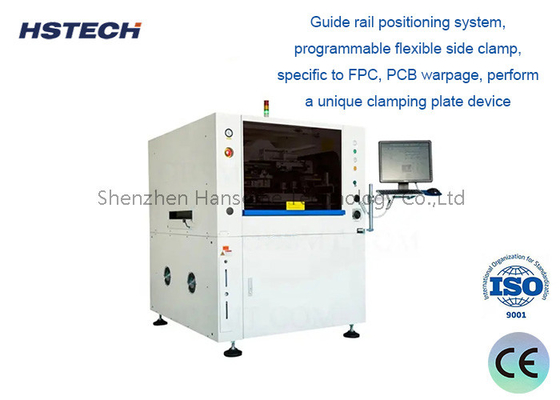

چاپگر پیست SMT با پین مغناطیسی / بلوک پشتیبانی و حمل R-L

نام تجاری:	GKG
شماره مدل:	G5
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

چاپگر استنسیل اتوماتیک

نام دیگر:

دستگاه چاپ پسته ی جوش

اندازه PCB:

50x50~400x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

تنظیم عرض:

خودکار

رابط I/Ov:

SMEMA

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

چاپگر پیست SMT با پین مغناطیسی / بلوک پشتیبانی و حمل و نقل RL

مشخصات

مدل	G5
اندازه ستینسل	۳۷۰×۳۷۰ میلی متر (قیمت دقیقه ای)
	737x737mm ((حجم حداکثر)
	20-40mm ((ضخامت)
حداکثر اندازه PCB	۴۰۰*۳۴۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
صفحه PCB	حداکثر 1٪ پی سی بی قطر
ارتفاع حمل	900±40 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، می تواند تنظیم شود
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبان/ میز بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا / کلیمپ جانبی
سر چاپ	دو سر چاپی مستقل موتور شده
فشار جارو	0.5 تا 10 کیلوگرم (کنترول برنامه)
سرعت چاپ	۶-۲۰۰ میلی متر در ثانیه
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
سیستم تمیز کردن	جذب خلاء تقویت شده، خشک، مرطوب، خلاء سه حالت
CCD FOV	8x6mm
محدوده تنظیم دستگاه	X: ± 3mm، Y: ± 7 mm، θ: ± 2°
چشم انداز	نگاه به بالا/پایین ساختار نوری/CCD/ژئومتری مطابقت الگوی

مشخصات کل ماشین

دقت موقعیت تکرار	±0.01mm
دقت چاپ	±0.025mm
زمان چرخه	<8 ثانیه
تغییر محصول	قدیمی:<3 دقیقه، جدید:<5 دقیقه
تامین هوا	۴ تا ۶ کیلوگرم وزن در سانتی متر
منبع برق	AC:220±10٪،50/60HZ، 2.5KW
روش کنترل	PC
سیستم عملیاتی	ویندوز XP/Win7
ابعاد ماشین	1140 ((L) x 1364 ((W) x 1404 (H) mm
وزن ماشین	حدود 1000 کيلوگرم

ویژگی ها

1.همه جدید نسل سوم استنسیل X ساختار پرتو، اضافه کردن پایش جوش اپراتورها راحت تر و دقیق قرار دادن شبکه فولادی؛ نوع جدید گشتاور X پرتو، حل پایش جوش و گرد و غبار سپرده،طول عمر ماشین را افزایش دهد;

2.توسعه پذیر در دستگاه فشار، با توجه به تغییر شکل آسان چاپ PCB می تواند قرص را خارج کند، نیازی به استفاده از فشار برای مدت کوتاهی نمی تواند دوباره باشد.با توجه به استفاده انعطاف پذیر از محصول.

3. کل ماشین استفاده از واردات خود روان کننده راه آهن راهنما، راه آهن راهنما نیازی به اضافه کردن روان کننده، در عرض پنج سال راهنما نگهداری رایگان در عرض پنج سال.

4.X Y1 Y2 در موتور خطی HAYDON ایالات متحده، پیچ محرک دقیق ژاپنی، ریل راهنمای خود روان کننده، برای اطمینان از دقت.

5.برنامه شبکه Y به طور خودکار پیدا کردن، می تواند به سرعت درک استنسل خودکار نقطه مقابل؛

6.برق تیغه خمیده با استفاده از فولاد با قدرت بالا، در فرآیند چاپ برای اطمینان از ثبات سر چاپ؛ سیستم کنده کننده شناور، دستگاه منحصر به فرد انعطاف پذیر،می تواند حفاظت بسیار خوب در تراش قطره فرآیند استنسل و تراش.
