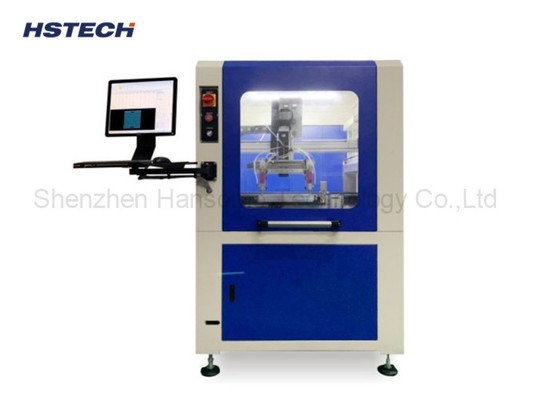

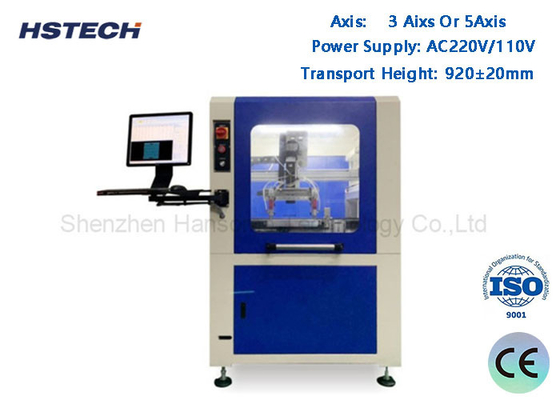

ماشین پوشش مطابق انتخاب 3 محور با دقت ± 0.02mm، تنظیم عرض خودکار و موتور Fuji Servo برای مونتاژ PCB

ماشین پوشش مطابق انتخاب 3 محور با دقت ± 0.02mm، تنظیم عرض خودکار و موتور Fuji Servo برای مونتاژ PCB

نام تجاری:	HSTECH
شماره مدل:	HS-CC300
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	L/C، D/P، T/T، وسترن یونیون
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV

نام محصول:

دستگاه پوشش انتخابی 3Axis

محور:

3 محور یا 5 محور

منبع تغذیه:

AC220V/110V

ارتفاع حمل و نقل:

20±920 میلی متر

وزن دستگاه:

600 کیلوگرم

ابعاد ماشین:

1060x1200x1700mm

جزئیات بسته بندی:

جعبه چوبی، داخل آن فوم

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

دقت ± 0.02 میلی متر دستگاه پوشش منسجم انتخابی,دستگاه پوشش مدار چاپی با تنظیم خودکار عرض,دستگاه پوشش 3 محوره سروو موتور فوجی

Automatic Width Adjustment PCB Coating Machine

Fuji Servo Motor 3Axis Coating Machine

توضیحات محصول

ماشین پوشش فرعی انتخابی اتوماتیک برای فرآیند پشت صحنه PCBA SMT

این ماشین پوشش متناسب انتخابی اتوماتیک برای کاربردهای پوشش دقیق در فرآیندهای پشت صحنه PCBA SMT طراحی شده است و عملکرد با سرعت بالا و قابل اطمینان با دقت استثنایی را ارائه می دهد.

ویژگی های کلیدی

پلت فرم محور X، Y، Z با پیچ توپ دقیق و موتور سرو فوجی
قابلیت پوشش انتخابی برای انواع مختلف PCB
الگوهای پوشش چندگانه: خط مستقیم، دایره و توزیع قوس
از اثر سایه اسپری با پوشش حاشیه قطعات حتی جلوگیری می کند
دقت دقیق بالا: ±0.02mm
سیستم انتقال و کنترل با سرعت بالا و قابل اعتماد
سیستم دو دریچه ای برای اسپری خودکار و تغییر پوشش
عملکرد تنظیم خودکار عرض هوشمند

مشخصات ماشین

مشخصات	جزئیات
نام محصول	ماشین پوشش انتخابی مطابق
مدل	HS-CC300
ارتفاع انتقال	920±20mm
عرض کانویر	50-450mm/یا سفارشی
انتقال	L به R، یا R به L
ارتفاع قطعات	بالا و پایین حداکثر 100 میلی متر
اندازه لبه صفحه PCB	≥5mm
سرعت حمل	0-12000mm/min
سرعت محور 3	800mm/s
دقت تکرار	±0.02mm
برنامه های ذخیره سازی	تا 1000
منبع برق	AC220/110V
فشار هوا	4-kgf/cm2
مخزن چسب	10 لیتر، مخلوط کردن دستی
حالت کنترل	کامپیوتر صنعتی + کارت کنترل حرکت
تنظیم راهنمای خطی	تنظیم هوشمند
حالت برنامه ریزی	آموزش دستی
بندر ارتباطات	SMEMA
منبع نور	منبع روشنایی مجهز به خود
منبع روشنایی شناسایی	خود مجهز
نرم افزار	ویندوز + نرم افزار پوشش
موتور راننده	موتور مرحله ای (۲ عدد)
حالت رانندگی 3 محور	موتور سرو + ماژول درایور پیچ + سیلندر الکتریکی
تعداد دریچه های لاستیکی	1 شیر اسپری + 1 شیر توزیع کننده
عرض اسپری	3 تا 20 میلی متر
روش اسپری	اتوماتيك
کل قدرت	2.6kW
بدن ماشین	فولاد ضد زنگ
وزن ماشین	۶۰۰ کیلوگرم
ابعاد ماشین	1060x1200x1700 میلی متر
