بارکننده برد مدار چاپی PLC پاناسونیک با سرعت بالا و زمان بارگیری 6 ثانیه برای خط تولید SMT

نام تجاری:	HSTECH
شماره مدل:	HS-250LD
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

لودر PCB

رنگ:

سفید

منبع تغذیه:

AC110V/220V،50/60Hz

PLC:

میتسوبیشی

رله:

اشنایدر

سوئیچ نوری:

امرون

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

50 مجموعه در ماه

برجسته کردن:

بارگذاری PCB با سرعت بالا,لودر مجلات PLC SMT پاناسونیک,6 ثانیه زمان بارگیری تجهیزات جابجایی PCB

Panasonic PLC SMT Magazine Loader

6 Seconds Loading Time PCB Handling Equipment

توضیحات محصول

لودر PCB با سرعت بالا پاناسونیک PLC برای خط تولید SMT

این لودر PCB خودکار برای شروع خطوط تولید SMT طراحی شده است و به طور موثر PCB ها را از مجلات به سیستم های نقاله پایین دستی منتقل می کند.

بررسی اجمالی برنامه

لودر PCB پاناسونیک PLC به عنوان یک جزء حیاتی در فرآیندهای مونتاژ PCB عمل می کند و به طور خودکار بردهای مدار چاپی بدون جمعیت را بر روی خطوط تولید یا به ماشین آلات بعدی مانند سیستم های انتخاب و قرار دادن و تجهیزات لحیم کاری بارگذاری می کند.

ویژگی های کلیدی

رابط کنترل صفحه نمایش لمسی با رنگ واقعی
سیستم کنترل PLC میتسوبیشی
ظرفیت مجله: بالا 1، پایین 1، یا پیکربندی های سفارشی
گزینه های گام انتخابی: 10 میلی متر، 20 میلی متر، 30 میلی متر، 40 میلی متر
جهت حمل و نقل PCB: چپ به راست یا راست به چپ (اختیاری)
انتخاب حالت اجرا دستی/خودکار
پیکربندی های ریل جلو ثابت یا ریل عقب ثابت
ارتفاع کاربرد SMT استاندارد (920±20mm)
نمایش وضعیت چراغ برج
سازگاری سیگنال ارتباطی SMEMA

مشخصات فنی

مدل	HS-250LD	HS-330LD	HS-390LD	HS-460LD
ولتاژ	AC110V/220V، 50/60Hz، تک فاز، حداکثر 300A
ابعاد PCB	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
ابعاد مجله	355×320×565	460×400×565	535×460×565	535×530×565
منبع هوا	0.4~0.6Mpa
ارتفاع حمل و نقل	920±20mm (استاندارد)
زمان بارگیری	6 ثانیه
زمان تعویض مجله	تقریباً 20 ثانیه
جهت حمل و نقل	L به R، یا R به L (اختیاری)
ضخامت PCB	حداقل 0.4 میلی متر
گام ها	1-4 (گام 10 میلی متری)
ارتباطات	SMEMA
ابعاد دستگاه	1100×780×1200	1400×860×1200	1500×920×1200	1600×1120×1200
وزن	تقریباً 140 کیلوگرم	تقریباً 180 کیلوگرم	تقریباً 220 کیلوگرم	تقریباً 230 کیلوگرم

کاربردهای صنعتی

خطوط تولید: ضروری در تأسیسات تولید الکترونیک برای مونتاژ، آزمایش و فرآیندهای لحیم کاری PCB.

نمونه سازی اولیه: ایده آل برای محیط های آزمایشگاهی و عملیات تولید در مقیاس کوچک که مقادیر محدود PCB را مدیریت می کنند.

مزایای عملیاتی

بهبود راندمان تولید: زمان خرابی مرتبط با بارگیری دستی را به حداقل می رساند تا عملیات جریان کار روان تر شود
ثبات: بارگیری PCB قابل اعتماد را با کاهش خطر آسیب یا عدم تراز ارائه می دهد
صرفه جویی در نیروی کار: الزامات نیروی کار دستی را کاهش می دهد و به پرسنل اجازه می دهد تا بر روی وظایف مهم تمرکز کنند

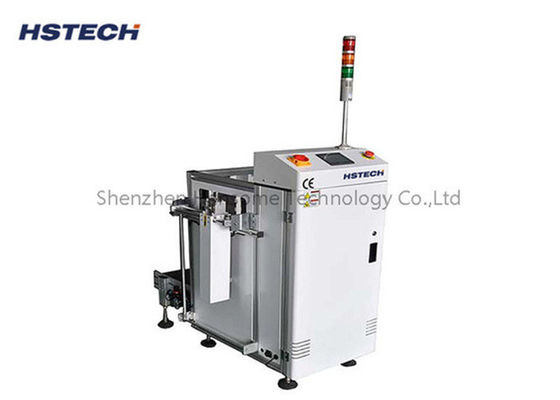

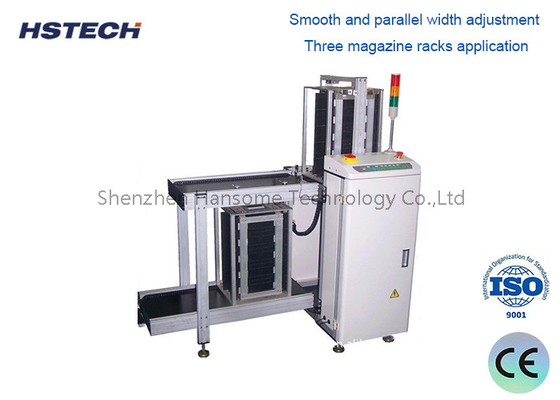

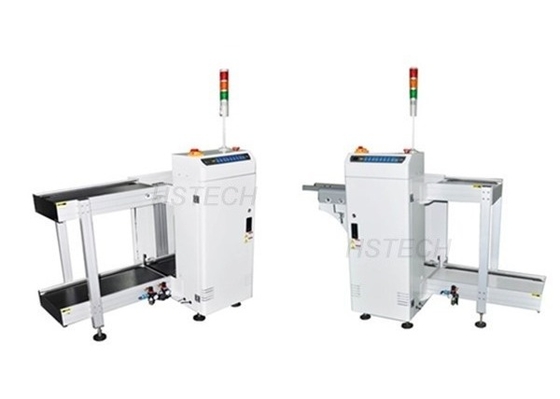

تصاویر محصول
