بارگیرنده برد مدار چاپی دو مسیره با قابلیت بارگیری 6 مجله و سیستم کنترل PLC برای تولید SMT

بارگیرنده برد مدار چاپی دو مسیره با قابلیت بارگیری 6 مجله و سیستم کنترل PLC برای تولید SMT

نام تجاری:	HSTECH
مقدار تولیدی:	1SET
قیمت:	negotiable
شرایط پرداخت:	D/P، T/T، وسترن یونیون،
توانایی عرضه:	200 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

تخلیه کننده دو مسیر

گارانتی:

1 سال

کنترل کنید:

صفحه نمایش لمسی

PLC:

میتسوبیشی

برند رله:

اشنایدر

سوئیچ اپتوالکترونیک:

امرون

مواد:

آلیاژ آلومینیوم

برنامه:

سازمانی الکترونیکی

سیستم کنترل:

PLC

مصرف برق:

200 وات

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

200 ست در ماه

برجسته کردن:

تخلیه کننده PCB طراحی دو مسیر,قابلیت بارگیری 6 مجله SMT Unloader,تجهیزات جابجایی PCB سیستم کنترل PLC

6 Magazines Loading Capability SMT Unloader

PLC Control System PCB Handling Equipment

توضیحات محصول

دستگاه تخلیه PCB با سیستم کنترل PLC با کیفیت بالا

اين بي سي دي پيشرفته براي جمع آوری صفحه هاي مداري چاپي در دو مجلات به طور همزمان از تجهیزات دو راه طراحی شده است،دارای یک سیستم کنترل PLC پیچیده برای اتوماسیون و بهره وری بهینه.

مقدمه PCB Unloader

این واحد به طور موثر PCB ها را به دو مجلات از تجهیزات دو ردیف همزمان جمع آوری می کند و جریان تولید مداوم را در فرآیندهای تولید SMT تضمین می کند.

اصل کار

سازوکار دریافتی هیئت:استفاده از سیستم های رباتیک یا نوار های ناقل با جذب خلاء برای حذف ایمن PCB های نصب شده از montaer
مکانیسم انتقال:انتقال PCB های متصل به ایستگاه های خروجی تعیین شده با حفظ ثبات افقی برای جلوگیری از انحراف موقعیت قطعات
موقعیت دقیق:مجهز به سیستم های تشخیص بصری برای نظارت در زمان واقعی موقعیت و زاویه PCB، با سیستم های کنترل با استفاده از داده های بازخورد برای انتقال دقیق و قرار دادن
اتوماسیون بالا:تخلیه کننده های مدرن SMT بدون مداخله دستی به طور کامل خودکار کار می کنند و انتقال سریع و کارآمد PCB بین فرآیندهای را امکان پذیر می کنند
هماهنگي نصب:دنباله های کاری با montages قبلی هماهنگ شده اند تا انتقال PCB مداوم و بدون درز بین مراحل تولید را تضمین کنند

ویژگی های کلیدی

سیستم کنترل پیشرفته PLC
طراحی خطوط دوگانه و پلتفرم های دوگانه
ظرفیت بارگیری 6 مجلات
طراحی مدار گازی بهینه شده برای انتقال صاف و پایدار PCB
سازگاری استاندارد SMEMA

مشخصات فنی

نوع	DU-250	DU-300	DU-400	DU-500
منبع برق	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz
تامین هوا	5kgf/C M2	5kgf/C M2	5kgf/C M2	5kgf/C M2
اندازه PCB ((ملی متر)	۳۵۰*۵۰ تا ۲۵۰	445*50~330	۵۳۰*۵۰~۳۹۰	535*50~460
جهت PCB	از چپ به راست یا از راست به چپ	از چپ به راست یا از راست به چپ	از چپ به راست یا از راست به چپ	از چپ به راست یا از راست به چپ
اندازه مجله ((ملی متر))	335320565	۴۶۰۴۰۰۵۶۵	535460565	535530565
ارتفاعات قدم ((ملی متر)	10,20,30,40	10,20,30,40	10,20,30,40	10,20,30,40
ارتفاع حمل و نقل ((ملی متر)	900±20	900±20	900±20	900±20
سرعت انتقال	۶ متر در ثانیه	10 متر در ثانیه	10 متر در ثانیه	10 متر در ثانیه
قدرت موتور اصلی	۴۴۰ وات	۴۴۰ وات	۴۴۰ وات	۴۴۰ وات
اندازه ماشین ((ملی متر)	151015301250	191016301250	216017601250	216019001250
وزن ((کیلوگرم)	320	350	380	410

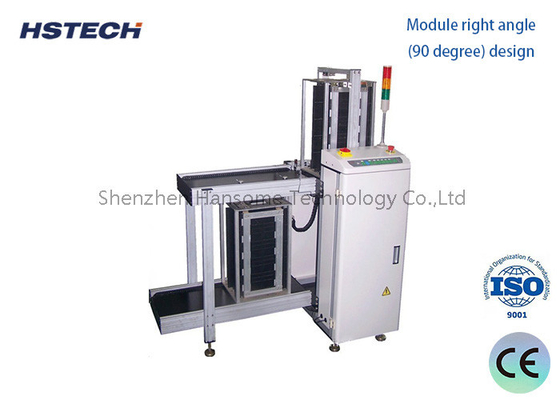

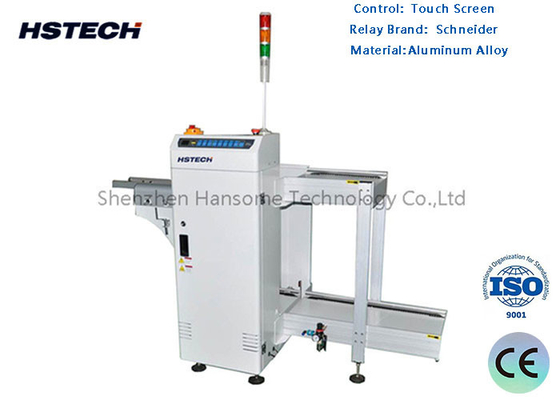

تصاویر محصول
