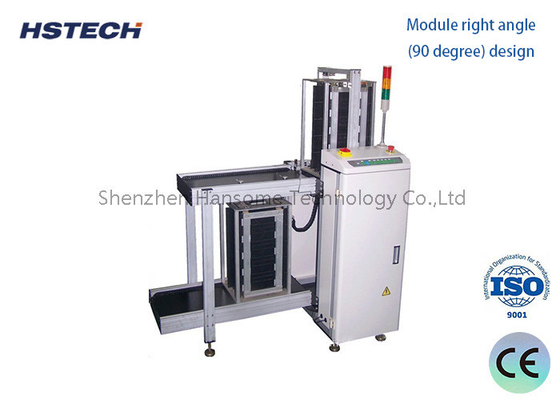

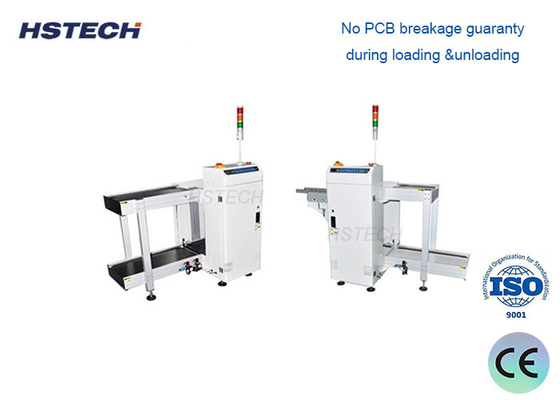

کنترل صفحه نمایش لمسی رنگی با صفحه نمایش نور برج و زمان بارگذاری 6 ثانیه

کنترل صفحه نمایش لمسی رنگی با صفحه نمایش نور برج و زمان بارگذاری 6 ثانیه

نام تجاری:	HSTECH
شماره مدل:	HS-250LD
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

لودر PCB

رنگ:

سفید

منبع تغذیه:

AC110V/220V،50/60Hz

PLC:

میتسوبیشی

رله:

اشنایدر

سوئیچ نوری:

امرون

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

50 مجموعه در ماه

برجسته کردن:

لودر PCB کنترل صفحه نمایش لمسی واقعی,تجهیزات کنترل PCB برای نمایش نور برج,6 ثانیه زمان بارگذاری بارگزار مجله SMT

Tower Light Display PCB Handling Equipment

6 Seconds Loading Time SMT Magazine Loader

توضیحات محصول

دستگاه کنترل صفحه نمایش لمسی رنگی واقعی

این تجهیزات پیشرفته PCB Handling با نمایش نور برج به عنوان نقطه شروع خطوط تولید SMT عمل می کند، به طور خودکار PCB را از مجلات به سیستم های حمل و نقل پایین جریان فشار می دهد.

خلاصه ی محصول

PCB Loader یک تجهیزات تخصصی است که برای بارگذاری خودکار صفحه های مداری چاپی طراحی شده است.عملکرد اصلی آن شامل بازیافت خودکار مواد از قفسه های مواد اولیه و بارگذاری دقیق آنها به خطوط تولید یا تجهیزات فرآیند بعدی است.

اصل کار

از اجزای قفسه ، فنجان مکش خلاء و XY servo platform تشکیل شده است ، بارگذاری PCB از فشار منفی خلاء برای جذب PCB استفاده می کند.پلتفرم به دقت مسیرهای حرکت را برای انتقال PCB از قفسه ها به موقعیت های مشخص کنترل می کند، با خودکارسازی کل فرآیند از طریق سیستم کنترل برای عملیات بارگیری سریع و کارآمد.

ویژگی های کلیدی

اتوماسیون بالا: انتخاب و قرار دادن PCB کاملا خودکار بدون مداخله دستی
بارگیری دقیق: دقت موقعیت مجدد در عرض ±0.05mm
طراحی سازگاری: تنظیم خودکار موقعیت فنجان مکش برای اندازه های مختلف PCB
کارایی بالا: ظرفیت بارگذاری متوسط 300-500 قطعه در ساعت
صرفه جویی در نیروی کار: کاهش قابل توجهی در شدت بارگیری دستی و هزینه ها

درخواست ها

تولید PCB:بارگذاری خودکار تخته های برهنه به تجهیزات پیچ SMT و دستگاه های جوش موج
مجموعه الکترونیک:بارگذاری PCB های جمع شده به تجهیزات آزمایش و بسته بندی
عملیات ترمیم:بارگذاری سریع و دقیق PCB های تعمیر شده به تجهیزات تعمیر

مشخصات فنی

مدل	HS-250LD	HS-330LD	HS-390LD	HS-460LD
ولتاژ	AC110V/220V، 50/60Hz، تک فاز، حداکثر 300A
ابعاد PCB	(50×50) ~ ((350×250)	(50×50) ~ ((455×330)	(50×50) ~ ((530×390)	(50×50) ~ ((530×460)
ابعاد مجله	355×320×565	460×400×565	535×460×565	535×530×565
تامین هوا	0.4 ~ 0.6Mpa
ارتفاع حمل	920±20mm (استانداردی)
زمان بارگیری	6 ثانیه
مجلات جای زمان را می گیرند	حدود 20 ثانیه
جهت حمل و نقل	از چپ به راست یا از راست به چپ (اختیاری)
ضخامت PCB	حداقل 0.4mm
تکه ها	1 تا 4 (قدم 10 میلی متر)
ارتباطات	SMEMA
ابعاد ماشین	1100×780×1200	1400×860×1200	1500×920×1200	1600×1120×1200
وزن	حدود 140 کیلوگرم	حدود 180 کیلوگرم	حدود 220 کیلوگرم	حدود 230 کیلوگرم

ویژگی های پیشرفته

کنترل صفحه لمسی رنگی واقعی
شرکت Mitsubishi PLC
ظرفیت مخزن: بالا، پایین، یا سفارشی
فاصله انتخابی: 10mm، 20mm، 30mm، 40mm
جهت حمل PCB: چپ به راست یا راست به چپ (اختیاری)
انتخاب حالت اجرا دستی/خودکار
ریل جلو ثابت یا ریل عقب ثابت (اختیاری)
ارتفاع استاندارد برای کاربرد SMT (920±20mm)
نمایش نور برج
سازگاری سیگنال SMEMA

بسته بندی و تحویل

ماده	بارگیری کننده PCB
بسته بندی	1 مجموعه در هر کارتن چوبی برای ایمنی
ابعاد بیرونی	1100×780×1200 میلی متر
وزن	حدود 140-230 کیلوگرم
تحویل	حدود 15-20 روز کاری
پرداخت	D/P، T/T، وسترن یونیون، مانی گرام
بندر	شنژن
گزینه های حمل	A. از طریق کوری: 4-7 روز کاری با پیشنهاد ویژه B. با هواپیما: 7 روز کاری در فرودگاه تعیین شده ج. از طریق دریا: 20-25 روز کاری در بندر تعیین شده
