بارکننده PCB با سرعت بالا با زمان بارگیری 6 ثانیه، رابط SMEMA و ساختار استیل ضد زنگ

بارکننده PCB با سرعت بالا با زمان بارگیری 6 ثانیه، رابط SMEMA و ساختار استیل ضد زنگ

نام تجاری:	HSTECH
شماره مدل:	HS-LD330
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T ، Western Union ،
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE，IOS

نام محصول:

تجهیزات لودر PCB 250mm / 330mm

نام دیگر:

لودر مجله

ارتفاع حمل و نقل:

20±920 میلی متر

زمان بارگذاری PCB:

تقریبا 6 ثانیه

جهت حمل و نقل:

L~R یا R~L

قدرت:

AC110/AC220V،50HZ

گارانتی:

1 سال

رابط:

سما

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

50 مجموعه در ماه

برجسته کردن:

دستگاه کنترل دکمه PCB,بارگیری کننده مجله PCB SMEMA,بارگیری کننده مجله PCB استاندارد LED

SMEMA PCB Magazine Loader

Standard LED PCB Magazine Loader

توضیحات محصول

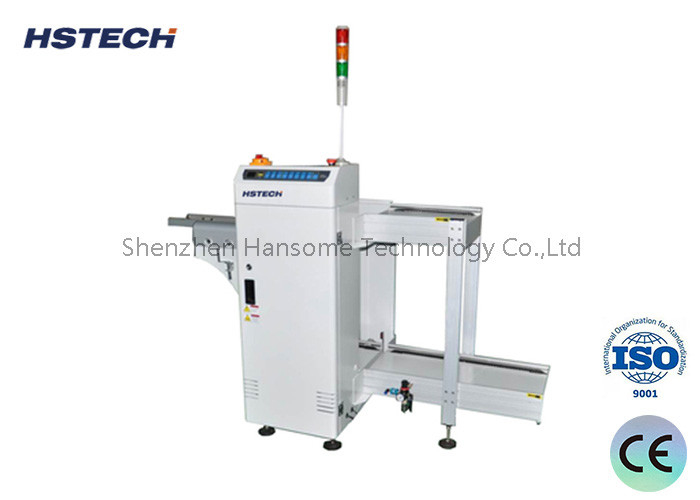

لودر مجله PCB با سرعت بالا، تجهیزات جابجایی PCB با کنترل دکمه LED و SMEMA

تجهیزات جابجایی PCB با کنترل دکمه LED استاندارد، لودر مجله PCB با SMEMA

کاربرد

این تجهیزات جابجایی PCB یک دستگاه بارگیری PCB است که در ابتدای خطوط تولید SMT استفاده می شود. این دستگاه PCB ها را از قفسه های مجله بیرون می کشد و آنها را به تجهیزات پایین دستی در خط تولید منتقل می کند.

عملکردهای اصلی

این تجهیزات در انتهای جلویی خطوط تولید SMT استفاده می شود و دارای عملکرد تغذیه برد PCB است. زمان سوار شدن: تقریباً 6 ثانیه برای جایگزینی مواد جعبه.

ویژگی های کلیدی

4 عرض PCB قابل انتخاب: 250mm/330mm/390mm/460mm
مکانیسم فشار دهنده PCB با دقت بالا
چراغ 3 رنگ برای نمایش وضعیت دستگاه
عملکرد استاندارد با 3 مجله: 1 مجله در سمت بالا، 2 مجله در پایین
کنترل دکمه LED استاندارد با کنترل صفحه نمایش لمسی اختیاری
ساختار فولاد ضد زنگ پایدار
تنظیم عرض صاف و موازی

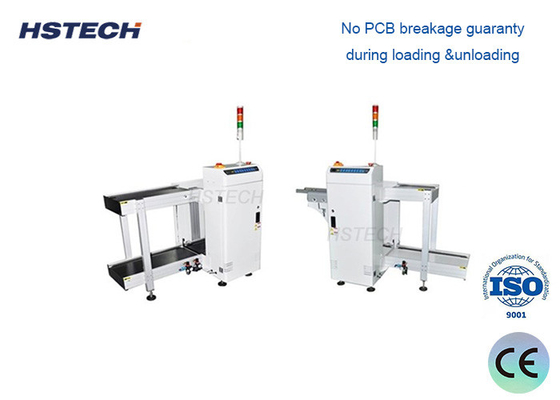

بدون تضمین شکستگی PCB در حین بارگیری
دارای لیست CE، مناسب برای بازار اروپا

تغذیه خودکار

لودر مجله به طور خودکار قطعات یا اجزا را از سطل ها یا سینی ها می گیرد و به طور منظم آنها را به تجهیزات تولید تغذیه می کند. این امر باعث از بین رفتن ناکارآمدی و بی ثباتی بارگیری دستی و در عین حال بهبود اتوماسیون خط تولید می شود.

تغذیه با سرعت بالا

مجهز به مکانیسم های گرفتن مواد با سرعت بالا مانند بازوهای رباتیک یا فنجان های مکش خلاء، دستیابی به تغذیه با سرعت بالا صدها قطعه در دقیقه برای بهبود قابل توجه راندمان تولید.

موقعیت یابی دقیق

لودر مجله به طور دقیق قطعاتی را که باید پردازش شوند شناسایی و مکان یابی می کند و از تغذیه دقیق به تجهیزات تولید اطمینان حاصل می کند. سیستم های بینایی ماشین امکان موقعیت یابی خودکار و اصلاح انحراف را فراهم می کنند.

سازگاری

طراحی شده با سازگاری رابط برای تجهیزات تولید مختلف از جمله دستگاه های قالب گیری تزریقی، دستگاه های قرار دادن و دستگاه های لحیم کاری.

تنوع

در ابعاد و ظرفیت های مختلف سطل با توجه به نیازهای کاربردی موجود است. مکانیسم های گیره و ساختارهای قفسه مختلف را می توان بر اساس انواع قطعات انتخاب کرد.

مشخصات فنی

مدل	HS-LD330
نام محصول	لودر مجله PCB
ارتفاع حمل و نقل	920±20mm
زمان بارگیری PCB	تقریباً 6 ثانیه
زمان تعویض مجله	تقریباً 30 ثانیه
جهت حمل و نقل	L~R یا R~L
عملکرد	عملکرد جلو
سمت ثابت مسیر	سمت جلو (یا مشخص کنید)
منبع تغذیه	220V, 50/60Hz, ±10%
فشار هوا	4-6bar
ضخامت PCB	حداقل 0.4 میلی متر
تعداد مجله	سمت بالا: 1 عدد، سمت پایین: 2 عدد
انتخاب گام	1-4 (گام 10 میلی متر)
سرعت نوار نقاله	0.5-20M/min یا سفارشی
سیگنال	SMEMA

انتخاب مدل

مدل	HS-LD250	HS-LD330	HS-LD390	HS-LD460
طول PCB کارآمد	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
اندازه دستگاه	14008001200mm	16508801200mm	18009401200mm	180010101200mm
اندازه مجله	355320563mm	460400563mm	535460570mm	535530570mm
وزن	140kg	180kg	220kg	260kg

درباره HSTECH

شرکت فناوری شنژن هان سام (HSTECH) در سال 2012 توسط مهندسان حرفه ای و با تجربه با سابقه گسترده در شرکت های EMS تاسیس شد. ما در ابتدا در تجهیزات جابجایی PCB تخصص داشتیم، سپس برای توسعه دستگاه های جداکننده PCB و دستگاه های تمیز کننده SMT گسترش یافتیم.

HSTECH یک تیم فنی حرفه ای برای تحقیق و توسعه و یک تیم بازاریابی با تجربه دارد که روند بازار را بررسی می کند، محصولات و تکنیک ها را برای پاسخگویی به نیازهای در حال تحول به روز می کند. در طول سال ها، ما به طور مداوم نوآوری کرده ایم تا محصولات مقرون به صرفه ای ایجاد کنیم که به مشتریان کمک می کند تا هزینه ها و نیروی کار را صرفه جویی کنند و در عین حال راندمان تولید را بهبود بخشند.

هدف HSTECH "کیفیت بالا و هوشمند" است، بر اساس مفهوم "کیفیت محور و مشتری محور"، همراه با ویژگی های صنعت و پیگیری فناوری هوشمند برای کارخانه های هوشمند. برای خدمات پس از فروش، ما بر "مسئولیت" اصرار داریم، بلافاصله به بازخورد کیفیت پاسخ می دهیم و پشتیبانی مداوم مشتری را ارائه می دهیم.
