چاپگر استنسل اتوماتیک با پین مغناطیسی / بلوک پشتیبانی و حمل و نقل R-L

نام تجاری:	GKG
شماره مدل:	G5
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

چاپگر استنسیل اتوماتیک

نام دیگر:

دستگاه چاپ پسته ی جوش

اندازه PCB:

50x50~400x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

تنظیم عرض:

خودکار

رابط I/Ov:

SMEMA

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

ماشین چاپ خودکار پودر و چسب,چاپگر استنسل اتوماتیک با بلوک پشتیبانی,چاپگر استنسل اتوماتیک با پین مغناطیسی

Automatic Stencil Printer With Support Block

Automatic Stencil Printer With Magnetic Pin

توضیحات محصول

چاپگر پیست SMT با پین مغناطیسی / بلوک پشتیبانی و حمل R-L

درخواست

دستگاه چاپ خودکار G9+ نمایانگر اوج تکنولوژی برای کاربردهای SMT پیشرفته است. با عرض GT++ BTB ساده 2830mm،آن را به خوبی برآورده می کند خواسته های سختگیرانه از فرآیند چاپ برای قطعات به عنوان کوچک به عنوان 03015 و pitches به عنوان خوب به عنوان 2025، که هم دقت استثنایی و هم سرعت قابل توجهی را ارائه می دهد.

مشخصات

مدل	G5
اندازه ستینسل	۳۷۰×۳۷۰ میلی متر (قیمت دقیقه ای)
	737x737mm ((حجم حداکثر)
	20-40mm ((ضخامت)
حداکثر اندازه PCB	۴۰۰*۳۴۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
صفحه PCB	حداکثر 1٪ پی سی بی قطر
ارتفاع حمل	900±40 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، می تواند تنظیم شود
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبانی/ میز بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا / کلیمپ جانبی
سر چاپ	دو سر چاپی مستقل موتور شده
فشار جارو	0.5 تا 10 کیلوگرم (کنترول برنامه)
سرعت چاپ	۶-۲۰۰ میلی متر در ثانیه
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
سیستم تمیز کردن	جذب خلاء تقویت شده، خشک، مرطوب، خلاء سه حالت
CCD FOV	8x6mm
محدوده تنظیم دستگاه	X: ± 3mm، Y: ± 7 mm، θ: ± 2°
چشم انداز	نگاه به بالا / پایین ساختار نوری / CCD / هندسه الگوی مطابقت

مشخصات کل ماشین

دقت موقعیت تکرار	±0.01mm
دقت چاپ	±0.025mm
زمان چرخه	<8 ثانیه
تغییر محصول	قدیمی:<3 دقیقه، جدید:<5 دقیقه
تامین هوا	۴ تا ۶ کیلوگرم وزن در سانتی متر
منبع برق	AC:220±10٪،50/60HZ، 2.5KW
روش کنترل	PC
سیستم عملیاتی	ویندوز XP/Win7
ابعاد ماشین	1140 ((L) x 1364 ((W) x 1404 (H) mm
وزن ماشین	حدود 1000 کيلوگرم

ویژگی ها

سیستم دیجیتال CCD یک طراحی مسیر نوری کاملاً جدید را نشان می دهد که شامل روشنایی دایره ای یکنواخت و یک منبع نور هم محوری فوق روشن است.اين سيستم دو روشنايي، قابليت تنظيم درخشش بي نظير را ارائه ميدهد، که اجازه می دهد تا تشخیص بدون درز از نقاط مختلف علامت گذاری، از جمله کسانی که در سطوح نامناسب یا مواد مانند قلع، مس و نقره، علامت های جوش هوا گرم، FPC،و طیف گسترده ای از رنگ های PCB.

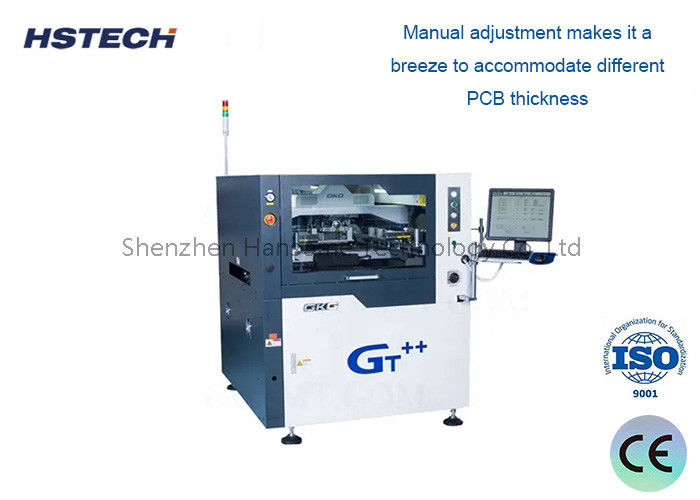

با قابلیت تنظیم ضخامت PCB با دقت بالا، این سیستم دارای یک ساختار قوی است که حرکت XY پایدار را تضمین می کند.تنظیمات دستی بدون تلاش برای طیف گسترده ای از ضخامت PCB، ساده سازی فرآیند برای حداکثر انعطاف پذیری و راحتی.

چاپگر استنسل اتوماتیک با پین مغناطیسی / بلوک پشتیبانی و حمل و نقل R-L 0

در مورد محصول

چاپگر استنسل اتوماتیک با پین مغناطیسی / بلوک پشتیبانی و حمل و نقل R-L 1

درباره بسته بندی

چاپگر استنسل اتوماتیک با پین مغناطیسی / بلوک پشتیبانی و حمل و نقل R-L 3
