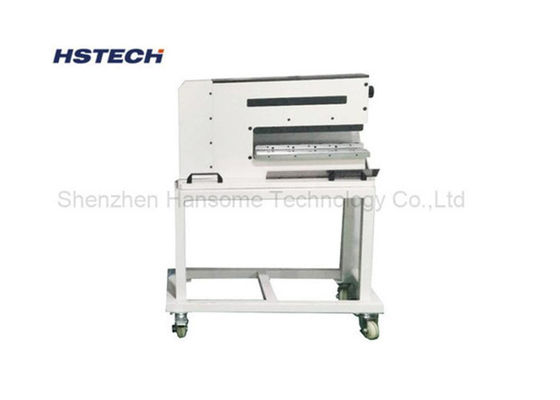

AC100-240V V-CUT جدا کننده PCB برش دقیق صفحه های نازک با چاقو های چوبی

AC100-240V V-CUT جدا کننده PCB برش دقیق صفحه های نازک با چاقو های چوبی

نام تجاری:	HSTECH
شماره مدل:	HS-310L
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

پنوماتیک PCB depanelizer

نام دیگر:

جداکننده مدار چاپی V-cut

ولتاژ:

AC100-240V

طول PCB:

0~ 360mm

ضخامت PCB:

0.1 ~ 2.0 میلی متر

قسمت بالا ارتفاع:

40 میلی متر (حداکثر)

ارتفاع قسمت پایین:

20 میلی متر (حداکثر)

استفاده:

برد PCB، تخته آلومینیومی، برش V-cut PCB، برد LED

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

جداکننده مدار چاپی V-cut,جدا کننده PCB برش دقیق,جدا کننده PCB های صفحه نازک

Precision Cutting PCB Separator

Thin Boards PCB Separator

توضیحات محصول

تجهیزات جدا کردن صفحه PCB V-CUT با ارتفاع تیغه تنظیم شده برای عملکرد آسان

مقدمه:

HS-310، یک ماشین پیشرفته، قدرت پنوماتیک را با کنترل الکتریکی ادغام می کند و دارای یک طراحی مجهز به سنسور برای حداقل استرس در طول عملیات است.برای جدا کردن دقیق SMD PCBA ها و صفحات نازک، اين کارايي و دقت بي نظير رو تضمین ميکنه.
ماشین های جدا کننده چاقو های مستقیم ما با تخصص با تخته های پیش تعیین شده کار می کننداز بین بردن فشار خم شدن و تنش برای محافظت از حتی ظریف ترین قطعات SMD مانند خازن سرامیکی، بهبود کیفیت و قابلیت اطمینان محصول.
با استفاده از یک روش اثبات شده با چاقو های شکل کوسه، این ماشین به طور ایمن تخته ها را با اجزای دارای تراکم بالا در نزدیکی لبه ها قطع می کند.به طور دقیق داخل شکاف ها برش می دهد، امکان جدا کردن تخته های نازک 1 میلی متر یا کمتر، بدون استرس، برای پردازش ایمن و کارآمد.

ویژگی ها:

دقت و حفاظت از اجزای حساس از آسیب محافظت می کند.

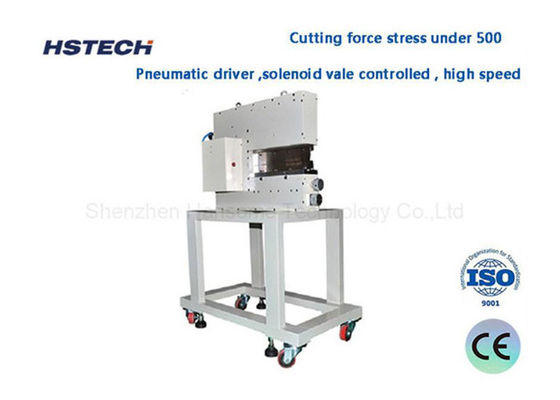

این دستگاه با استفاده از یک راننده پنوماتیک با کنترل شیر سولنویدی، عملکرد با سرعت بالا را به دست می آورد و عملیات برش سریع و کارآمد را تضمین می کند.
انعطاف پذیری با دقت مطابقت دارد ، زیرا ارتفاع تیغه های بالا و پایین کاملاً قابل تنظیم است. دکمه نصب شده در بالا را بدون تلاش تنظیم کنید تا شکاف ورودی صفحه PCB تنظیم شود.
افزایش راحتی کاربر، ارتفاع پایین تیغه را می توان با دقت در جلو و عقب تنظیم کرد، و نیاز به shim را از بین می برد. این تنظیم و تعویض تیغه را ساده می کند،در حالی که قابلیت تیز شدن تیغه هزینه های نگهداری را به حداقل می رساند.
دقت با سفارشی سازی ملاقات می کند: برای PCB ها یا صفحات نازک بدون شکاف های V، ما سینی های سفارشی و دستگاه های موقعیت دهی را برای اطمینان از قطع پایدار ارائه می دهیم،جلوگیری از هر گونه حرکت تصادفی در طول فرآیند.
طراحی شده برای کاربر دوستانه، کنترل های بصری این ماشین و اجزای قابل دسترسی باعث می شود که کار و نگهداری حتی برای کارکنان تازه کار قابل دسترس باشد.

مشخصات:

نام محصول	پاک کننده PCB
مدل	HS-310L
ارتفاع بخش	حداکثر 40 میلی متر
ارتفاع قسمت پایین	حداکثر 20 میلی متر
تامین هوا	5kgf/cm
تولید	12.5 تن ((کل)
طول برش کارآمد	1-360 میلی متر
اندازه تیغه خطی	36043.56 میلی متر
ضخامت PCB	0.1mm~2.0mm ((با V grove) 0.1mm ~1.0mm ((بدون V grove))
مواد تیغه	واردات ابزار فولادی با کیفیت بالا
سرعت جدا کردن	۱ تا ۳۰۰ میلی متر در ثانیه
ضخامت V-cut	0.3-3.5mm
مصرف هوا	200-400 ((L/min)
اندازه ماشین	۷۰۰۳۲۵۴۰۰ میلی متر
وزن	130 کیلو
تخته مناسب	تمام تخته های V-cut

حوزه های کاربرد:

1تولید الکترونیک
SMT (تکنولوژی نصب سطح)
در طول فرآیند تولید SMT، ماشین پیشگیری برای جدا کردن صفحه های مداری استفاده می شود که برای آزمایش و بسته بندی بعدی پچ شده و جوش داده شده است.

2. تحقیق و توسعه و ساخت نمونه اولیه
آزمایش نمونه
در توسعه محصولات جدید، دستگاه دپانلینگ به جدا کردن سریع نمونه ها برای آزمایش و ارزیابی کمک می کند.

3تولید دسته کوچک
تولید انعطاف پذیر
مناسب برای نیازهای تولید دسته کوچک، دستگاه دپانلینگ می تواند پارامترهای برش را با توجه به الزامات مختلف تنظیم کند تا انعطاف پذیری تولید را بهبود بخشد.

4. تعمیر و خدمات
تعمیر و نگهداری صفحه مدار
در طول فرآیند تعمیر، دستگاه دمنلینگ می تواند قسمت آسیب دیده از صفحه مدار را برای جایگزینی و تعمیر جدا کند.

تخته های درخواست:

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 0

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 1

AC100-240V V-CUT جدا کننده PCB برش دقیق صفحه های نازک با چاقو های چوبی 3
