طراحی ماژول تجهیزات PCB خط تولید خودکار SMT کار هوشمند بارگذاری PCB

نام تجاری:	HSTECH
شماره مدل:	HS-LD250
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

تجهیزات پردازش PCB

گارانتی:

1 سال

کنترل کنید:

صفحه نمایش لمسی

PLC:

میتسوبیشی

برند رله:

اشنایدر

سوئیچ اپتوالکترونیک:

امرون

مواد:

آلیاژ آلومینیوم

وضعیت:

جدید

ضخامت:

حداقل 0.4 میلی متر

سیگنال:

سما

برنامه:

سازمانی الکترونیکی

رنگ:

نقره ای

سیستم کنترل:

PLC

OEM/ODM:

موجود است

مصرف برق:

200 وات

منبع تغذیه:

AC220V

فشار هوا:

4-6 بار

سرعت:

200-300 عدد در دقیقه

تایپ کنید:

خودکار

وزن:

140/180/220/260 کیلوگرم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

طراحی ماژول تجهیزات PCB خط تولید SMT اتوماتیک، عملکرد هوشمند بارگذار PCB

مشخصات

نوع	HS-LD250	HS-LD330	HS-LD390	HS-LD460
منبع تغذیه	AC100~230V 50/60Hz	AC100~230V 50/60Hz	AC100~230V 50/60Hz	AC100~230V 50/60Hz
تامین هوا	5kgf/c M2	5kgf/c M2	5kgf/c M2	5kgf/c M2
اندازه PCB	5050~350250	5050~455330	5050~530390	5050~535460
جهت PCB	چپ به راست یا راست به چپ
اندازه مجله	335320563	460400563	535460570	535530570
گام‌های پله‌ای	10,20,30,40mm
ظرفیت ذخیره سازی	200 عدد
ارتفاع حمل و نقل	900±20	900±20	900±20	900±20
توان موتور	300W
اندازه دستگاه	16008501200	20009501200	225010501200	23010501300
وزن	140 کیلوگرم	180 کیلوگرم	220 کیلوگرم	260 کیلوگرم
صفحه کنترل اختیاری	صفحه لمسی

ویژگی ها

1. طراحی ماژول.
2. پایداری افزایش یافته توسط طراحی قوی.
3. تست بازوی طراحی اقتصادی.
4. تنظیم عرض صاف و موازی.
5. استفاده از سه قفسه مجله.
6. گیره های پنوماتیکی بالا و پایین برای ایمن سازی قفسه مجله.
7. تضمین عدم شکستگی PCB در حین بارگیری و تخلیه.
8. سازگار با SMEMA.

نمودار عملیات

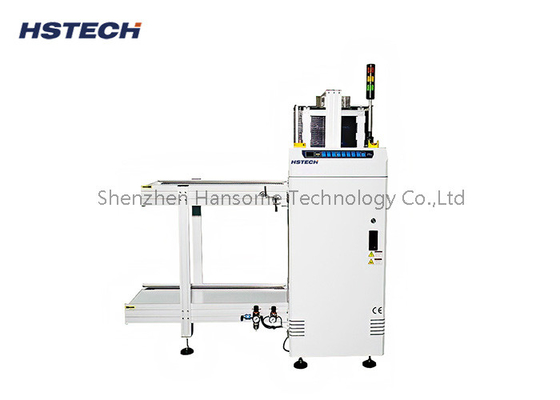

تصویر فیزیکی محصول

طراحی ماژول تجهیزات PCB خط تولید خودکار SMT کار هوشمند بارگذاری PCB 1

طراحی ماژول تجهیزات PCB خط تولید خودکار SMT کار هوشمند بارگذاری PCB 3

کاربرد

این دستگاه یک دستگاه ترکیبی است، به عنوان یک بارگذار خلاء و بارگذار مجله معمولی طراحی شده است، از آن برای منبع خط SMT استفاده می شود، PCB خام یا برد چند طرفه را از مجله به دستگاه پایین دستی منتقل می کند.
