جزئیات محصولات

خونه محصولات

NG OK Unloader PCB Handlind تجهیزات با سیستم کنترل PLC Mitsubishi و سیگنال SMEMA

نام تجاری:	HSTECH
شماره مدل:	HS-NK250
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

NG OK PCB Unloader

گواهی:

مواد:

فولاد ضد زنگ

ساختار:

تسمه نقاله

تضمین:

1 سال

درخواست:

زمان تولید مونتاژ PCB SMT

ضخامت PCB:

حداقل 0.6 میلی متر

انتخاب زمین:

1-4 (پیچ 10 میلی متر)

قدرت:

0.05 کیلو وات

مصرف هوا:

حداکثر 15 لیتر در دقیقه

جزئیات بسته بندی:

بسته بندی چوبی، فوم دار

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

NG OK Unloader PCB Handlind تجهیزات با سیستم کنترل PLC Mitsubishi و سیگنال SMEMA

اين ماشين پشت AOI استفاده ميشهبرای جمع آوری PCB های OK و NG به صورت جداگانه پس از سیگنال های تجهیزات AOI.

ویژگی ها

1کنترل برنامه PLC
2قوی و محکم
3. دکمه کنترل اختیاری یا کنترل صفحه لمسی به مشتریان
4. کلامپ های پنوماتیک بالا و پایین برای نگه داشتن قفسه مجلات
5هیچ گارانتی شکستگی PCB در طول بارگیری و تخلیه
6. توابع اتوماتیک NG/OK جدا از فروشگاه NG/OK.
7. سيگنال NG/OK از دستگاه AOI
8نمایش خطای ماشین خود برنامه ریزی شده،خطاهای مختلف کد متفاوتی دارند،هر کد دستورالعمل نگهداری مربوطه را دارد که در پشت درب ماشین قرار می گیرد.
9طراحی ماشین آلات بسته برای عملیات ایمنی.
10چراغ های برج سه رنگی
11. SMEMA سازگار است

مشخصات

مدل	HS-250-NK	HS-330-NK	HS-390-NK	HS-460-NK
منبع برق	AC110V/AC220V 50H60Hz
تامین هوا	5kgf/C M2
اندازه PCB ((ملی متر)	5050~330250	5050~455330	5050~530390	5050~530460
جهت PCB	از چپ به راست یا از راست به چپ
اندازه مجله ((ملی متر))	335320563	۴۶۰۴۰۰۵۶۳	535460570	535530570
ارتفاعات قدم ((ملی متر)	10,20,30,40
ارتفاع حمل و نقل ((ملی متر)	900±20
سرعت انتقال	10 متر در ثانیه
قدرت موتور اصلی	۴۲۰ وات
اندازه ماشین ((ملی متر)	151015301250	191016301250	216017601250	216019001250
وزن ((کیلوگرم)	220	280	340	380

نمودار عملیات

NG OK Unloader PCB Handlind تجهیزات با سیستم کنترل PLC Mitsubishi و سیگنال SMEMA 0

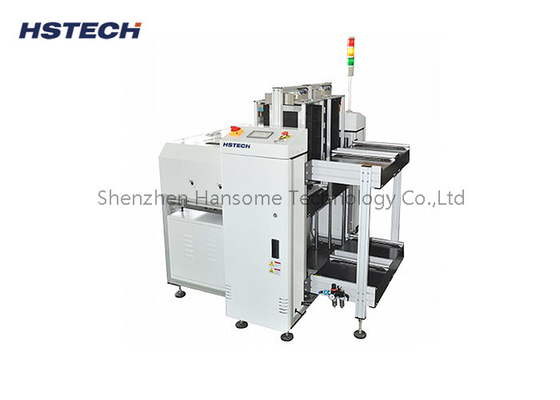

تصویر فیزیکی محصول

NG OK Unloader PCB Handlind تجهیزات با سیستم کنترل PLC Mitsubishi و سیگنال SMEMA 3

NG OK Unloader PCB Handlind تجهیزات با سیستم کنترل PLC Mitsubishi و سیگنال SMEMA 5

درخواست

از آن در backend AOI خطوط تولید SMT و DIP برای دریافت سیگنال های AOI و تشخیص و ذخیره خودکار PCB های NG / OK استفاده می شود.مناسب برای ماشین آلات با مشخصات PCB از 50 * 50 ~ 330 * 250. اندازه های دیگر از تخته های PCB می تواند با توجه به وضعیت واقعی مشتری سفارشی، و یا با توجه به محدودیت اندازه سایت، آنها نیز می تواند با توجه به وضعیت واقعی سفارشی

درباره بسته بندی

NG OK Unloader PCB Handlind تجهیزات با سیستم کنترل PLC Mitsubishi و سیگنال SMEMA 7

NG OK Unloader PCB Handlind تجهیزات با سیستم کنترل PLC Mitsubishi و سیگنال SMEMA 8

NG OK Unloader PCB Handlind تجهیزات با سیستم کنترل PLC Mitsubishi و سیگنال SMEMA 9
