دستگاه قفل پیچ
Created with Pixso.

سیستم کنترل ثابت 360 درجه با دقت بالا سرعت بالا XYZ CCD

سیستم کنترل ثابت 360 درجه با دقت بالا سرعت بالا XYZ CCD

نام تجاری: HSTECH
شماره مدل: HS-TC5331
مقدار تولیدی: 1 مجموعه
قیمت: negotiable
شرایط پرداخت: T/T، وسترن یونیون، مانی گرام
توانایی عرضه: 100 ست در ماه
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE
نام محصول:
بست روی میز پیچ CCD
تضمین:
1 سال
کنترل:
صفحه لمسی
PLC:
میتسوبیشی
برند رله:
شنایدر
سوئیچ اپتوالکترونیک:
امرون
مواد:
آلیاژ آلومینیوم
شرایط:
جدید
ضخامت:
0.6-4.0 میلی متر
علامت:
SMEMA
برنامه:
سازمانی الکترونیکی
رنگ:
نقره
سیستم کنترل:
PLC
OEM/ODM:
در دسترس
مصرف برق:
200 وات
منبع برق:
جریان متناوب ۲۲۰ ولت
فشار هوا:
4-6 بار
سرعت:
200-300 عدد در دقیقه
نوع:
خودکار
وزن:
220/240 کیلوگرم
جزئیات بسته بندی:
بسته بندی چوبی
قابلیت ارائه:
100 ست در ماه
برجسته کردن:

دستگاه محکم کردن پیچ با دقت بالا,دستگاه قفل پیچ 360 درجه کنترل ثابت

,

360° Constant Control Screw Fastening Machine

توضیحات محصول



سیستم کنترل ثابت 360 درجه با دقت بالا میز کار با سرعت بالا XYZ CCD بستن پیچ



معرفی دستگاه

این دستگاه قفل (بستن) پیچ اتوماتیک یک دستگاه قفل پیچ اتوماتیک 5 محوره است که با تغذیه دمشی یا فیدر پیچ از نوع مکش، از دسته الکتریکی قفل تکی استفاده می کند، با پلت فرم دوگانه، اپراتور به صورت دستی محصول را از ایستگاه کاری بارگیری و تخلیه می کند.



جدول پیکربندی تجهیزات
پیکربندی تعداد پیکربندی تعداد
سه محور XYZ 1/مجموعه تفنگ اسکن بارکد 1/مجموعه
CCD 1/مجموعه کارت کنترل IPC+Motion 1/مجموعه
پیچ گوشتی 1/مجموعه فیدر پیچ 1/مجموعه
لیست قطعات اصلی
نام نام تجاری یادداشت
موتور پله ای JMC مارک های با عملکرد مشابه را می توان جایگزین کرد
ریل اسلاید خطی HIWIN مارک های با عملکرد مشابه را می توان جایگزین کرد
کارت کنترل حرکت SOLID/Mingseal مارک های با عملکرد مشابه را می توان جایگزین کرد
پیچ گوشتی BLADY/SENSEWEE مارک های با عملکرد مشابه را می توان جایگزین کرد
IPC Advantech/EVOC حداقل پیکربندی: i3-8G-1TB
دوربین دید HIKVISION مارک های با عملکرد مشابه را می توان جایگزین کرد
تفنگ اسکن بارکد (ثابت) Honeywell (سازگار با اسکن کد 1D و 2D) سیمی



جزئیات فنی

مدل HS-TC5331
محدوده کار X/Y1/Y2//Z 500*300*300*100 میلی متر
فیدر پیچ تغذیه مکش یا دمشی بر اساس پیچ ها
سرعت حرکت محور X/Y1/Y2 موتور حلقه بسته: 1-300 میلی متر بر ثانیه
سرعت حرکت محور Z موتور حلقه بسته: 1-80 میلی متر بر ثانیه
حداکثر بار محور X/Y1/Y2 موتور حلقه بسته: 5 کیلوگرم
حداکثر بار محور Z موتور حلقه بسته: 5 کیلوگرم
دقت تکرار ±0.025 میلی متر
روش عملیات خودکار
برنامه نویسی PC
کنترل PLC
وزن 300 کیلوگرم
ابعاد (طول*عرض*ارتفاع) 850*800*1100 میلی متر
منبع تغذیه تک جهته 220±10٪ AC; فرکانس 50 هرتز±2٪



ویژگی ها

1. تجهیزات و قطعات آن نو و استفاده نشده هستند.

2. نویز کلی تجهیزات <70dB (1 متر از تجهیزات).

3. ماشین آلات و تجهیزات با استانداردهای مربوطه چین یا استانداردهای بین المللی قابل قبول برای کاربر مطابقت دارند.

4. تجهیزات الکتریکی باید با استانداردهای IEC یا استانداردهای بین المللی قابل قبول برای کاربر مطابقت داشته باشند.

5. تجهیزات پشتیبانی و ابزار و مترهای تست با استفاده از واحدهای اندازه گیری استاندارد بین المللی IsO اندازه گیری می شوند.

6. فشار هوا: 0.4MPa~0.8MPa، کیفیت هوا استاندارد DINISO 8573-1 درجه 3 است.

7. دما: 18 درجه سانتیگراد تا 30 درجه سانتیگراد، رطوبت: 30٪ تا 70٪.

8. سیستم کار: 24 ساعت کار/روز*7 روز.



کاربرد

مناسب برای تلفن های همراه، هارد دیسک ها، صفحه کلیدها، اسباب بازی های الکترونیکی، رایانه ها، DVD، نقاط، پلاستیک ها، لوازم الکتریکی، تجهیزات ارتباطی، لوازم الکتریکی، اسباب بازی ها، پردازش الکترونیکی، موتورها، موتورها، قطعات، تبلت ها، لپ تاپ ها، دوربین های دیجیتال، کنترل از راه دور، واکی تاکی و غیره.



درباره بسته بندی

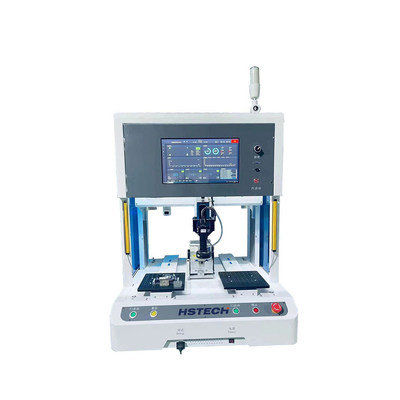

سیستم کنترل ثابت 360 درجه با دقت بالا سرعت بالا XYZ CCD 0

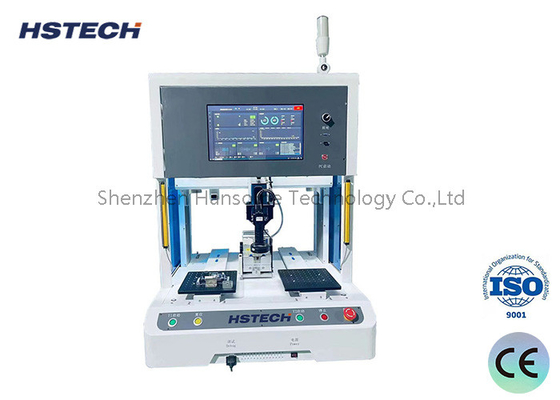

سیستم کنترل ثابت 360 درجه با دقت بالا سرعت بالا XYZ CCD 1

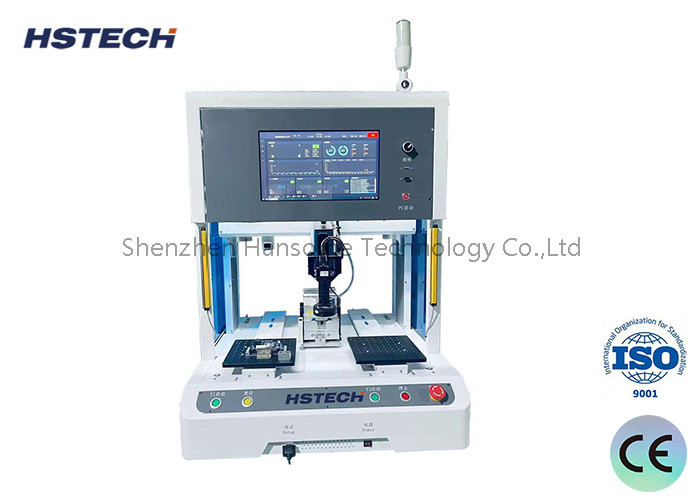

سیستم کنترل ثابت 360 درجه با دقت بالا سرعت بالا XYZ CCD 2
