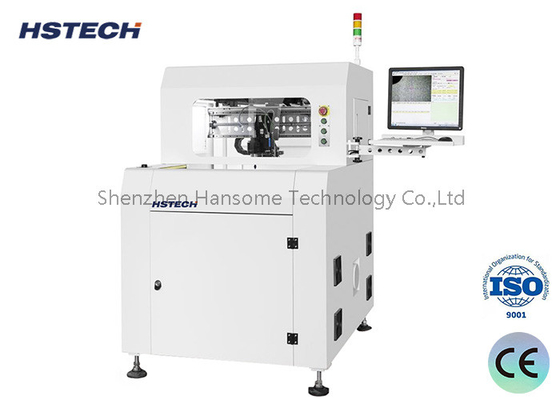

پیکربندی استاندارد سرعت بالا آلمان Sycotec Spindle Ultra Low Working Noise Offline PCB Router

نام تجاری:	HSTECH
شماره مدل:	HS-RM-288
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

روتر PCB آفلاین

تضمین:

1 سال

کنترل:

صفحه لمسی

PLC:

میتسوبیشی

برند رله:

شنایدر

سوئیچ اپتوالکترونیک:

امرون

مواد:

آلیاژ آلومینیوم

شرایط:

جدید

ضخامت:

0.6-4.0 میلی متر

علامت:

SMEMA

درخواست:

سازمانی الکترونیکی

رنگ:

نقره

سیستم کنترل:

PLC

OEM/ODM:

در دسترس

مصرف برق:

200 وات

منبع برق:

AC220V

فشار هوا:

4-6 بار

سرعت:

200-300 عدد در دقیقه

نوع:

خودکار

وزن:

220/240 کیلوگرم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

پیکربندی استاندارد سرعت بالا آلمان Sycotec Spindle Ultra Low Working Noise Offline PCB Router

جزئیات فنی

مدل	RM-288	RM-388
ساختار	واحد اسپندل، دو سیستم عامل کار
اندازه ماشین ((ملی متر)	100012001550
وزن ناخالص	۷۰۰ کیلوگرم
اندازه جمع آوری کننده گرد و غبار ((ملی متر)	6256001600
قدرت جمع آوری گرد و غبار	3HP/2.2kw
جمع آوری کننده گرد و غبار وزن	130 کیلو
روش جمع آوری گرد	جمع آوری پایین
اندازه پلتفرم کار	۳۰۰*۴۰۰ میلی متر
نوع رانندگی پلتفرم	پلت فرم دوگانه چرخش، برش دقیق با موتور 3 فاز
سیستم راننده	محور X/Y/Z که توسط سرو موتور هدایت می شود، محور W که توسط اینورتر فرکانس موتور سه فاز هدایت می شود
اسپندل مسیری	5000 تا 50000 دور در دقیقه، خنک کننده اتوماتیک	5000 تا 60000 دور در دقیقه، خنک کننده اتوماتیک
سرعت برش	1-100mm/s
دقت برش	±0.05mm
دقت تکرار	±0.02mm
سرعت حرکت محور	800mm/s
روش سنجش محور Z	با پیچ و چوب، دو راهنما
کیت روتر	برش فرنس،φ0.8~φ3.0 چرخش چپ،فولاد وانتفورمینگ
کنترل عمر ابزار	کنترل برنامه نرم افزاری
عملکرد محافظ فعال	پرده روشن
درب امنيتي	در دستي
خطای آلوم	آره
روش برنامه	خود برنامه ریزی، دوربین توسط صفحه کلید و ماوس کنترل می شود

خلاصه ی محصول

PCB Router، همچنین به عنوان ماشین برش خودکار pcb نامیده می شود، با کیت فرش خشک کردن اسپندل با سرعت بالا برای برش pcba با چگالی بالا و سایر مواد زیربنایی.

ویژگی ها

سیستم سوپر ویژن

استفاده از دوربین CCD با وضوح بالا به کاربر اجازه می دهد تا مسیر برش را به راحتی با ویژگی کالیبراسیون خودکار خود ویرایش کند که منجر به یک عملیات برش بسیار دقیق می شود.

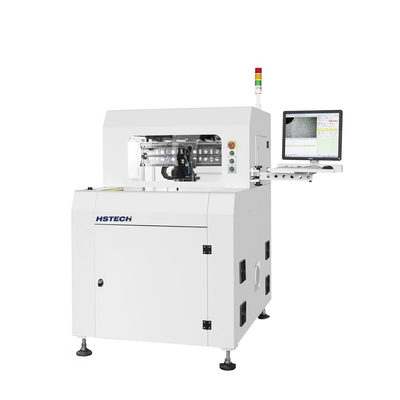

پیکربندی استاندارد سرعت بالا آلمان Sycotec Spindle Ultra Low Working Noise Offline PCB Router 0

سیستم حرکت

محور X، Y و Z از پیچ راهنمای توپ دقیق درجه آسیاب ساخته شده و توسط موتور سرو AC هدایت می شود، عملکرد حرکت خوب و پایدار را به دست می آورد،با فرکانس تا 1K هرتز زمان پاسخ با سرعت بالا و فیلترهای کاهش شوک خود ساز.

کیت روتر معلق نوآورانه

طراحی شاخه محرک در مرکز و برده در هر دو طرف، که ثبات و دقت را تضمین می کند، به ساختاری هماهنگ و اندازه فشرده منجر می شود.(50 درصد کمتر از استاندارد صنعت).

ساختار میز کار چرخش

طراحی میز کار توسط یک بخش کشش چرخشی بالا (۱۸۰ درجه) هدایت می شود، دقت و ثبات بیشتری نسبت به میز کار ماشین های با سلندر فراهم می کند.این طراحی نوآورانه میز کار چرخش همچنین اجازه می دهد تا همزمان کار الگوریتم های برش مختلف در هر دو میز کار A و Bدر نتیجه کاهش ظرفیت غیرفعال تغییر و به حداکثر رساندن بهره وری.

سیستم جمع آوری گرد و غبار

سیستم جمع آوری گرد و غبار و بادکنک ضد ایستاتیک سیستم را در طول کار تمیز نگه می دارد،صداخم بسیار کم.

مدیریت تیغه

اجازه دادن به تنظیم تیغه برش به صورت مرحله ای، هزینه مواد مصرفی را به شدت کاهش می دهد.

سیستم برش

برش فرنیشر توسط یک اسپینل با سرعت بالا با مزایای کاهش نیروی برش، دقت بالا، سر و صدا کم و مناسب برای تمام PCB منحنی، مانند دور، خط مستقیم، L یا نوع U،مربع ها و شکل های قوس.

سیستم تشخیصی خود بهبود

سیستم خود تشخیصی اجازه می دهد تا مشکلاتی را که در طول تولید ایجاد می شود به راحتی حل شود و زمان توقف را کاهش دهد.

طراحی ماشینی

سیستم عامل دوستانه

سیستم عامل ویندوز 7/10 نسخه انگلیسی، ساده برای عیب یابی و کار.

خلاصه ی محصول

مزایا

1پیکربندی استاندارد سرعت بالا آلمان Spindle Sycotec

2، شور کاری بسیار کم ((کمتر از 75dB)
