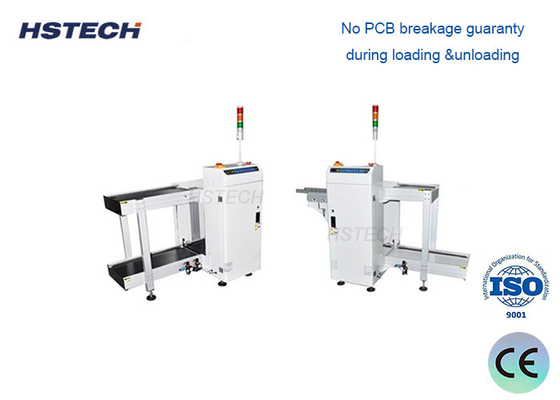

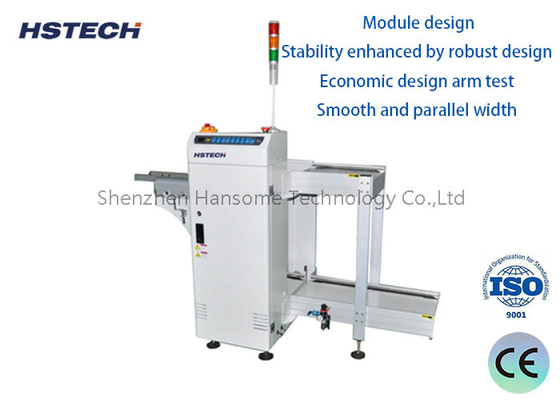

330mm Width LED Button/Touch Screen Control PCB Unloader با 3 مجلات، Mitsubishi PLC، موتور ZD

330mm Width LED Button/Touch Screen Control PCB Unloader با 3 مجلات، Mitsubishi PLC، موتور ZD

نام تجاری: HSTECH
شماره مدل: HS-UD330
مقدار تولیدی: 1SET
قیمت: negotiable
شرایط پرداخت: D/P، T/T، Western Union، MoneyGram
توانایی عرضه: 200 ست در ماه
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE
نام محصول:
تخلیه کننده PCB
نام دیگر:
SMT Line Unloader
اندازه PCB:
50*50~450*330 میلی متر
زمان تخلیه PCB:
تقریبا 6 ثانیه
مجله در طول زمان تغییر می کند:
تقریبا 30 ثانیه
منبع برق:
AC220V، 50/60HZ
ضخامت PCB:
حداقل 4 میلی متر
ارتباط:
SMEMA
جزئیات بسته بندی:
بسته بندی چوبی
قابلیت ارائه:
200 ست در ماه
توضیحات محصول

330mm Width LED Button/Touch Screen Control PCB Unloader با 3 مجلات، Mitsubishi PLC، موتور ZD



درخواست



این دستگاه تخلیه PCB که در انتهای خط تولید SMT استفاده می شود، برای جمع آوری PCB ها در مجلات استفاده می شود.



ویژگی ها



1. شرکت Mitsubishi PLC
2موتور زد
3. کمربند حمل کننده ضخيم تر
4. 3 مجله تغییر ابزار، 1 مجله در سمت بالا، و 2 مجله در سمت دکمه.
5حالت کنترل دکمه LED با 3 صفحه نمایش نور
6ساختار ماشین از پروفایل های فولاد ضد زنگ و آلومینیوم پایدار و آسان برای نگهداری است.
7- عرض را به آرامی و موازی با یک چرخ دستی تنظیم کنید.
8. موتور دقت صفحه مدار چاپی را به روی مجله فشار می دهد
9دستگاه های پنوماتیک بالا و پایین نگهدارنده مجله را ثابت می کنند.
10سازگاری SMEMA



مشخصات



عملکرد این واحد برای تخلیه PCB استفاده می شود.
ارتفاع حمل 910±30 میلی متر
زمان بارگذاری PCB حدود 6 ثانیه
تغییر مجله با گذشت زمان حدود 30 ثانیه
جهت حمل و نقل L~R، یا R~L
عملیات عملیات جلویی
طرف ثابت مسير قسمت جلو ((یا مشخص کنید)
منبع برق 220 ولت،50/60 هرتز،±10٪
فشار هوا 4- 6 بار
ضخامت PCB حداقل 0.4 میلی متر
مقدار مجله قسمت بالا: 1 pc، قسمت پایین: 2 pc
سرعت کانویر 0.5-20M/min یا سفارشی
انتخاب ارتفاع 1-4 ((10mm pitch)
سیگنال SMEMA



مدل HS-UD250 HS-UD330 HS-UD390 HS-UD460
طول PCB کارآمد 50*50~350*250 میلی متر 50*50~455*330 میلی متر 50*50~530*390 میلی متر 50*50~530*460 میلی متر
ابعاد ماشین 1900*800*1200 میلی متر ۲۳۲۰*۸۸۰*۱۲۰۰ میلی متر ۲۶۲۰*۹۴۰*۱۲۰۰ میلی متر ۲۶۲۰*۱۰۸۰*۱۲۰۰ میلی متر
اندازه مجلسی ۳۵۵*۳۲۰*۵۶۳ میلی متر ۴۶۰*۴۰۰*۵۶۳ میلی متر ۵۳۵*۴۶۰*۵۷۰ میلی متر 535*530*570 میلی متر
وزن 140 کیلوگرم 220 کیلوگرم 280 کیلوگرم 320 کیلوگرم
