ربات سولدرینگ اتوماتیک سیستم دوگانه ساختاری با دقت بالا مناسب برای کاربردهای مختلف جوش

ربات لحیم کاری اتوماتیک، پلتفرم دوگانه، دقت بالا، ساختار بادوام

مقدمه

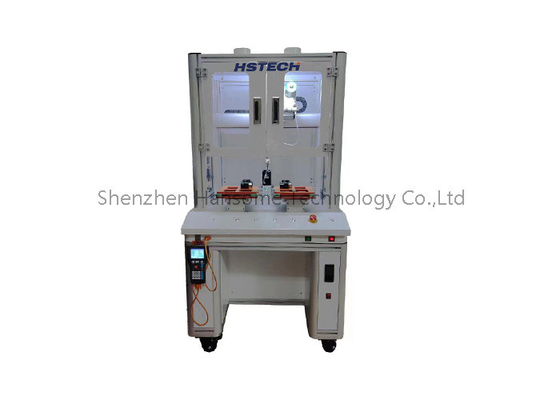

این مدل دستگاه لحیم کاری اتوماتیک، ربات لحیم کاری مدل ایستاده است، که با دستگاه لحیم کاری رومیزی متفاوت است، این یک ربات لحیم کاری راحت تر و انعطاف پذیرتر است. این دستگاه سیستم کاری 5 محوره را با پلتفرم لحیم کاری دوگانه، یک هویه/نوک لحیم کاری تکی اتخاذ می کند.

محدوده حرکت 500x300x300x100 میلی متر. دستگاه مناسب برای انواع لحیم کاری PCBA است،ربات های لحیم کاری اتوماتیک جایگزین لحیم کاری دستی می شوند تا راندمان کار را بهبود بخشند و کیفیت لحیم کاری را افزایش دهند.

ویژگی ها

1، بدنه دستگاه با ساختار فلزی بادوام، مدل ایستاده، عملکرد پلتفرم دوگانه.

2، کار با 5 محور، با محور چرخش R.

3، مسافت حرکت 500*300*300 میلی متر، محدوده حرکت را می توان با توجه به نیاز مشتری سفارشی کرد.

4،هویه لحیم کاری تکی محدوده حرکتی زیادی دارد که به ابعاد محصول بستگی دارد، همچنین می تواند به هویه های لحیم کاری دوگانه یا سه گانه سفارشی شود.

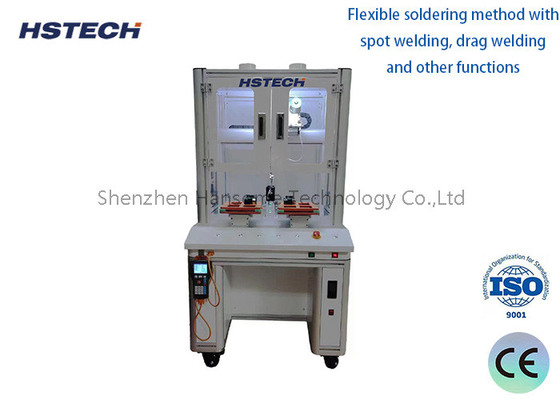

5، پشتیبانی از روش های لحیم کاری متعدد، لحیم کاری نقطه ای، لحیم کاری کششی و سایر عملکردها.

6،برنامه نویسی Teach pandent، تنظیم دستی تمام نقاط لحیم کاری، همچنین پشتیبانی از واردات نقشه CAD.

7، با استفاده از راهنمای خطی با نام تجاری تایوان Hiwin با کیفیت بالا، دقت حرکت را تضمین می کند.

8، دستگاه موتور پله ای و کنترل تسمه تایم را اتخاذ می کند.

مشخصات

پیکربندی دستگاه اصلی

1، هویه لحیم کاری دوگانه، پلتفرم کار دوگانه Y

2، برنامه نویس دستی teach pendant

3، کنترلر گرمایش

4، کنترلر قلع شکسته

5، مونتاژ قلم لحیم کاری

6، نوک لحیم کاری

7، اجزای خروجی قلع

8، جعبه تمیز کننده

جزئیات دستگاه

1. برنامه نویس دستی
برنامه نویس دستی می تواند پارامترها را به طور انعطاف پذیر تنظیم کند و پس از ذخیره، می توان آن را در هر زمان فراخوانی کرد. عملکردها کامل، یادگیری و درک آسان هستند و ذخیره یک فایل پردازش واحد 3 مگابایت طول می کشد (می تواند 100000 نقطه پردازش را ذخیره کند).

2. بدنه آلومینیومی هواپیما
بدنه از جنس آلیاژ آلومینیوم ساخته شده است که به طور مداوم و روان با صدای کم کار می کند. سطح آن برای تمیز کردن آسان به طور ویژه ای پردازش شده است.

3. لحیم کاری چرخشی 360 درجه
اتصالات لحیم کاری پر و یکنواخت هستند و کیفیت محصول بهبود می یابد. سر Luotie را می توان با توجه به محصول سفارشی کرد، با توانایی لحیم کاری قوی.

4. هر مسیر لحیم کاری
قادر به ترسیم نقاط، خطوط، سطوح، قوس ها و منحنی های نامنظم مختلف به طور مداوم و بدون وقفه، دستیابی به هر مسیر سه بعدی غیر مسطح است.
