GKG پرینتر پیست سولدر SMT با دقت بالا با سیستم تمیز کردن قطرات باران

Name: GKG پرینتر پیست سولدر SMT با دقت بالا با سیستم تمیز کردن قطرات باران
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: GT++
Price: 6,005.00 USD
Availability: InStock

نام تجاری:	GKG
شماره مدل:	GT++
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

دستگاه چاپ استنسیل اتوماتیک

نام دیگر:

ماشین چاپ خودکار پودر و چسب

اندازه PCB:

50x50~510x510mm

ارتفاع حمل و نقل:

900±40 میلی متر

فشار هوا:

4-6 کیلوگرم بر سانتی متر مکعب

ضخامت PCB:

0.4-6 میلی متر

حداکثر وزن تخته:

5 کیلوگرم

وزن دستگاه:

1000 کیلوگرم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

GKG SMT دستگاه چاپ استنسل پسته با عملکرد تمیز کردن قطره

مقدمه

با استفاده از تخته اندازه M، GT++ در ارائه تمام نیازهای کسب و کار شما ماهر است. با موفقیت به چاپ مینیاتوری 01005 دست یافت. از طریق تماس کامل با استنسل،سیستم پاکسازی بهبود یافته ما اطمینان حاصل می کند که هر پسته باقی مانده در شبکه قبل از چاپ حذف خواهد شد. عملکرد 2D چسب معاینه قادر به تشخیص چسب ناکافی، پل و نقص های دیگر است. GT ++ همچنین مجهز به بالا و موتور بند جانبی،در نتیجه تضمین کیفیت چاپ برتر.

مشخصات

مدل	GT++
حداکثر اندازه PCB	۵۱۰×۵۱۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
حداکثر وزن تخته	5 کیلوگرم
ارتفاع حمل	900±40 میلی متر
شکاف لبه تخته	2.5 میلی متر
ارتفاع تخته	۲۳ میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، کنترل برنامه
روش حمل	یک مرحله
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبانی/ میز خودکار بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا
	چسباندن جانبی
	عملکرد جذب
چاپ سریع	0-20mm
حالت چاپ	یک بار/دو بار
سرعت چاپ	10-200mm/sec
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
فشار چاپ	0.5 تا 10 کیلوگرم
اندازه قاب قالب	470370mm~737737mm ((ضخامت 20-40mm)
سیستم تمیز کردن	قطرات سیستم تمیز کردن باران
	خلاء خشک و مرطوب سه حالت
	تمیز کردن جلو و عقب
CCD FOV	10x8mm
انواع علامت های اعتمادی	شکل استاندارد علامت اعتمادی
	پد
	سوراخ
سیستم دوربین	ساختار نوری بالا / پایین
	دوربین دیجیتال CCD
	تطابق الگوی هندسی

عملکرد ماشین

مدل	GT++
دقت موقعیت تکرار	±12.5um@6,CPK≥2.0
دقت چاپ	±18um@6,CPK≥2.0
زمان چرخه چاپ	<7.5 ثانیه
بر اساس سیستم تست شخص ثالث ((CTQ) تایید موقعیت چاپ واقعی پایش جوش تکرار دقت

مشخصات کل ماشین

منبع برق	AC:220±10٪،50/60HZ، 3.0KW
فشار هوا	۴ تا ۶ کیلوگرم در سانتی متر مربع
مصرف هوا	حدود 5 لیتری/دقیقه
دمای کار	-20°C تا +45°C
رطوبت کاری	30٪ تا 60٪
ابعاد ماشین(بدون چراغ برج)	1240 ((L) × 1410 ((W) × 1500 (H) mm
وزن ماشین	حدود 1100 کيلوگرم

ویژگی ها

1، سي سي دي سيستم ديجيتالي، سيستم راه نوري کاملا جديد، نور دايره اي يكسان و درخشش بالا از منبع نور هم محوري.اجازه می دهد تا نقطه مارت مختلف به راحتی قابل تشخیص باشد (از جمله نقطه علامت ناهموار) مانند پوشش قلع، پوشش مس، پوشش نقره ای، جوشاندن با هوا گرم، FPC و انواع مختلف رنگ های مختلف PCB.

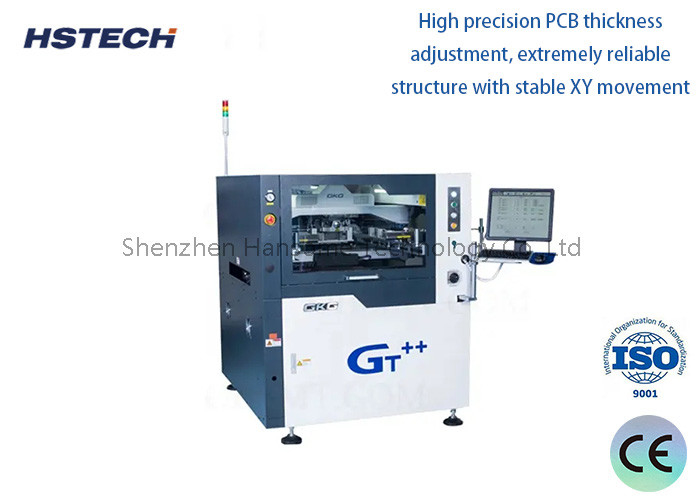

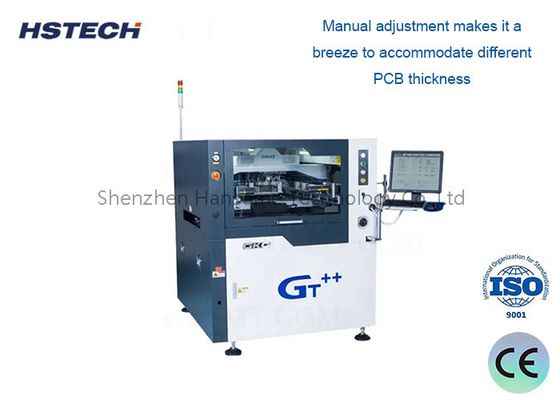

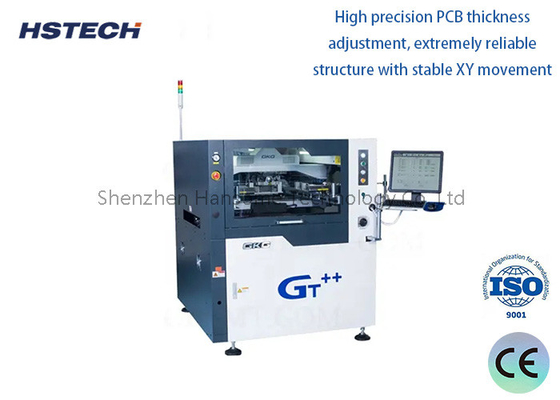

2تنظیم ضخامت پی سی بی با دقت بالا، ساختار بسیار قابل اعتماد با حرکت XY پایدار. تنظیم دستی باعث می شود که انعطاف پذیری ضخامت مختلف پی سی بی آسان باشد.

3"سیستم موقعیت دهی ریل راهنما، new الگوی راهنمای ریل ممنوع جداکننده، برنامه ریزی انعطاف پذیر کلیمپ جانبی، خاص برای FPC، PCB warpage، انجام یک دستگاه صفحه کلیمپ منحصر به فرد.از طریق برنامه نویسی نرم افزار می تواند به طور خودکار کشش و بکشیدن PCB pickness تحت تاثیر قرار.

4، طراحی جدید و نوآورانه ساختار squeegee، اتخاذ یک سیستم جامع squeegee که افزایش ثبات و طول عمر.

5، تمیز کردن با استنسیل با سرعت بالا، ساختار تمیز کردن توزیع پایین به موفقیت از ایجاد باز شدن مسدود شده جلوگیری می کند ((که همیشه علت اصلی تمیز کردن ناکارآمد است).طول محلول توزیع شده نیز می تواند به راحتی با کنترل نرم افزار تغییر کند..

6، رابط کاربری چند عملکردی جدید ، سادگی ، به وضوح درک ، کاربر دوستانه. عملکرد نظارت بر دمای واقعی و رطوبت.

وظایف

1. سیستم تمیز کردن قطره
ساختار تمیز کردن قطره، به طور موثر مانع از انسداد لوله محلول می شود، زیرا هیچ محلول در هنگام تمیز کردن و اثر تمیز کردن ضعیف است.

2طراحی کل ساخت و ساز تیغه ی کنترلر
با استفاده از ريل کششي و سيليندر هوا، ساختار نوين شيشه ي شيشه، ثبات حركت را افزايش ميدهد و طول عمر خدمت را طولاني ميکند.
