دستگاه خمیر جوش با کارایی بالا برای سیستم MES صنعتی 4.0

نام تجاری:	GKG
شماره مدل:	G9+
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

دستگاه چاپ خمیر لحیم کاری پیشرفته

نام دیگر:

دستگاه چاپ روی صفحه خودکار

اندازه PCB:

50x50~450x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

فشار هوا:

4-6 کیلوگرم بر سانتی متر مکعب

ضخامت PCB:

0.4-6 میلی متر

حداکثر وزن تخته:

5 کیلوگرم

وزن دستگاه:

1000 کیلوگرم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

دستگاه چسب جوش دهنده با عملکرد بالا برای سیستم MES صنعتی 4.0

مقدمه

ماشین چاپ پسته ی پایش G9+ کاملا اتوماتیک یک ماشین پیشرفته برای کاربردهای پیشرفته SMT است که می تواند الزامات فرآیند چاپ 03015، فاصله 0.25، دقت بالا،و سرعت بالا.

مشخصات

مدل	G9+
حداکثر اندازه PCB	450x340 میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
حداکثر وزن تخته	5 کیلوگرم
ارتفاع حمل	900±40 میلی متر
شکاف لبه تخته	2.5 میلی متر
ارتفاع تخته	15 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، کنترل برنامه
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبان/ میز دستی بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا
	چسباندن جانبی
	عملکرد جذب
چاپ سریع	0-20mm
حالت چاپ	یک بار/دو بار
سرعت چاپ	10-200mm/sec
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
فشار چاپ	0.5 تا 10 کیلوگرم
اندازه قاب قالب	470370mm~737737mm ((ضخامت 20-40mm)
سیستم تمیز کردن	قطرات سیستم تمیز کردن باران
	جذب خلاء تقویت شده
	خلاء خشک و مرطوب سه حالت
	تمیز کردن جلو و عقب
CCD FOV	10x8mm
انواع علامت های اعتمادی	شکل استاندارد علامت اعتمادی
	پد
	سوراخ
سیستم دوربین	ساختار نوری بالا / پایین
	دوربین دیجیتال CCD
	تطابق الگوی هندسی

عملکرد ماشین

مدل	G9+
دقت موقعیت تکرار	±12.5um@6,CPK≥2.0
دقت چاپ	±18um@6,CPK≥2.0
زمان چرخه چاپ	<7.5 ثانیه
بر اساس سیستم تست شخص ثالث ((CTQ) تایید موقعیت چاپ واقعی پایش جوش تکرار دقت

مشخصات کل ماشین

منبع برق	AC:220±10٪،50/60HZ، 3.0KW
فشار هوا	۴ تا ۶ کیلوگرم در سانتی متر مربع
مصرف هوا	حدود 5 لیتری/دقیقه
دمای کار	-20°C تا +45°C
رطوبت کاری	30٪ تا 60٪
ابعاد ماشین(بدون چراغ برج)	1172 ((L) x 1385 ((W) x 1530 (H) mm
وزن ماشین	حدود 1000 کيلوگرم

ویژگی ها

1سیستم دیجیتال CCD، سیستم مسیر نوری جدید، نور دایره ای یکنواخت، روشنایی بالای منبع نور هم محوری. با استفاده از دو سیستم منبع نور، روشنایی می تواند به چرخه بی نهایت تنظیم شود،آسان کردن شناسایی نقاط مختلف بازار (از جمله نقاط نامناسب علامت گذاری)، مانند پوشش قلع، پوشش مس، پوشش نقره ای، جوش هوا گرم، FPC و انواع مختلف رنگ PCB.

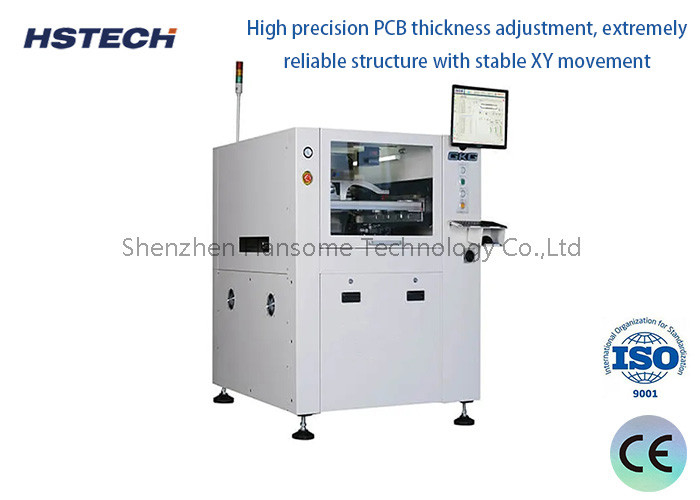

2تنظیم ضخامت پی سی بی با دقت بالا، ساختار بسیار قابل اعتماد و حرکت XY پایدار. تنظیم دستی می تواند به راحتی با ضخامت های مختلف پی سی بی سازگار شود.

3. سیستم موقعیت ریل راهنما، طرح جدید هیئت مدیره ریل راهنما قابل جدا کردن، برنامه ریزی انعطاف پذیر کلیمپ جانبی، به ویژه برای FPC و PCB منحرف طراحی شده، اجرا یک دستگاه کلیمپ منحصر به فرد.از طریق برنامه نویسی نرم افزار، انتخاب PCB بدون تاثیر می تواند به طور خودکار کشش و عقب نشینی شود.

4. طراحی ساختار جدید و نوآورانه کنده یک سیستم کنده جامع را اتخاذ می کند که ثبات و عمر خدمت کنده را بهبود می بخشد.

5، تمیز کردن با استنسل با سرعت بالا، ساختار تمیز کردن توزیع پایین به موفقیت از ایجاد باز شدن مسدود شده جلوگیری می کند ((که همیشه علت اصلی تمیز کردن ناکارآمد است).طول محلول توزیع شده نیز می تواند به راحتی با کنترل نرم افزار تغییر کند..

6، رابط کاربری چند عملکردی جدید ، سادگی ، به وضوح درک ، کاربر دوستانه. عملکرد نظارت بر دمای واقعی و رطوبت.
