دستگاه چاپ اس ام تی (SMT Solder Paste Stencil)

نام تجاری:	GKG
شماره مدل:	GSE
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

چاپگر استنسیل اتوماتیک

نام دیگر:

دستگاه چاپ پسته ی جوش

اندازه PCB:

50x50~400x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

ضخامت PCB:

0.4 ~ 6 میلی متر

رابط I/Ov:

SMEMA

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

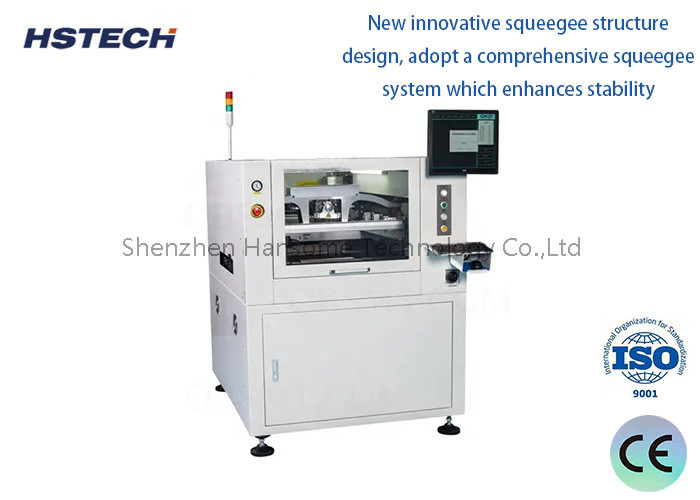

دستگاه چاپ اس ام تی (SMT Solder Paste Stencil)

مشخصات

مدل	GSE
اندازه ستینسل	۳۷۰×۳۷۰ میلی متر (قیمت دقیقه ای)
	737x737mm ((حجم حداکثر)
	20-40mm ((ضخامت)
حداکثر اندازه PCB	۴۰۰*۳۴۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
صفحه PCB	حداکثر 1٪ پی سی بی قطر
ارتفاع حمل	900±40 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، می تواند تنظیم شود
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبان/ میز بالا و پایین

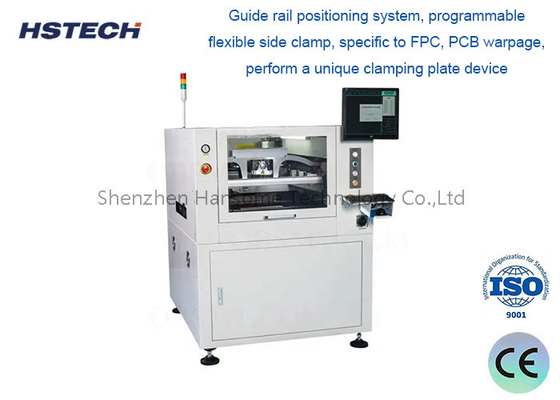

سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا / کلیمپ جانبی
سر چاپ	دو سر چاپی مستقل موتور شده
فشار جارو	0.5 تا 10 کیلوگرم (کنترول برنامه)
سرعت چاپ	۶-۲۰۰ میلی متر در ثانیه
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
سیستم تمیز کردن	جذب خلاء تقویت شده، خشک، مرطوب، خلاء سه حالت
CCD FOV	8x6mm
محدوده تنظیم دستگاه	X: ± 3mm، Y: ± 7 mm، θ: ± 2°
چشم انداز	نگاه به بالا/پایین ساختار نوری/CCD/ژئومتری مطابقت الگوی

مشخصات کل ماشین

دقت موقعیت تکرار	±0.01mm
دقت چاپ	±0.025mm
زمان چرخه	<8 ثانیه
تغییر محصول	قدیمی:<3 دقیقه، جدید:<5 دقیقه
تامین هوا	۴ تا ۶ کیلوگرم وزن در سانتی متر
منبع برق	AC:220±10٪،50/60HZ، 2.5KW
روش کنترل	PC
سیستم عملیاتی	ویندوز XP/Win7
ابعاد ماشین	1158 ((L) x 1362 ((W) x 1463 (H) mm
وزن ماشین	حدود 1000 کيلوگرم

ویژگی ها

1. GKG اختصاص داده شده تنظیم بلند کردن پلت فرم. پایدار و آسان برای تنظیم، آن را می تواند به سرعت تنظیم بالاترین پین ارتفاع PCB با ضخامت های مختلف.

2سیستم تمیز کردن: سیستم تمیز کردن GKG دارای سه روش تمیز کردن است: تمیز کردن خشک، تمیز کردن مرطوب و تمیز کردن خلاء. می توان آن را در ترکیب استفاده کرد.اگر مشتریان نیازی به استفاده از تمیز کردن خودکار ندارند، تمیز کردن دستی نیز می تواند برای کاهش زمان تمیز کردن و بهبود بهره وری تولید استفاده شود.و افزایش مکش خلاء می تواند به طور موثر حذف خمیر باقی مانده در صفحه نمایش، به این ترتیب دستیابی به عملکرد تمیز کردن خودکار موثر. بخش CCD از سیستم یادگیری جدا شده است. هنگامی که CCD کار می کند، بخش CCD به طور مستقل حرکت می کند،کاهش بار بر روی سرو موتور و بهبود سرعت و دقت ماشین.

3. سیستم های تصویری و نوری با استفاده از نور حلقه ای یکنواخت و نور هم محوری درخشان با عملکرد تنظیم درخشان وعده داده شدهمی تواند به طور موثر همه انواع نقاط علامت گذاری را شناسایی کند (از جمله نقاط علامت گذاری خام)، مناسب برای PCB با رنگ های مختلف مانند پوشش قلع، پوشش مس، پوشش طلا، اسپری قلع، FPC، و غیره اتخاذ مدل های ریاضی ثبت شده GKG می تواند دقت بالا را تضمین کند.

4. یک سیستم چسبندگی شبکه فولادی با سازگاری قوی. می تواند لبه های صفحه نمایش را با اندازه های مختلف چاپ کند و به سرعت ماژول ها را جایگزین کند
خط توليد

5. با استفاده از رابط عامل ویندوز XP / win7 ، دارای یک عملکرد گفتگوی انسان-ماشین خوب است ، که کارفرمایان را برای آشنایی سریع با عملیات آسان می کند ،مخصوصاً وقتی که در فایل های برنامه حرکت می کنید. رابط بین چینی و انگلیسی آسان است برای تغییر، و آن را دارای توابع مانند دفترچه کار، ثبت خطا / خطا خود تشخیص / خطا تجزیه و تحلیل درخواست / آلارم نور.

6، 2D تست و تجزیه و تحلیل کیفیت چاپ پاست، قادر به بررسی تغییر، پاست ناکافی، از دست رفته و پل و نقص های دیگر برای اطمینان از کیفیت چاپ.
