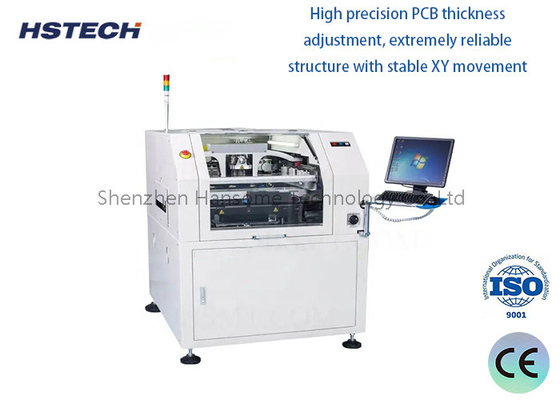

دستگاه چاپ استنسیل SMT استنسیل چاپی تا 400x340mm

دستگاه چاپ استنسیل SMT استنسیل چاپی تا 400x340mm

دستگاه چاپ استنسیل SMT استنسیل چاپی تا 400x340mm

نام تجاری:	GKG
شماره مدل:	GSE
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

چاپگر استنسیل اتوماتیک

نام دیگر:

دستگاه چاپ پسته ی جوش

اندازه PCB:

50x50~400x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

ضخامت PCB:

0.4 ~ 6 میلی متر

رابط I/Ov:

SMEMA

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

دستگاه چاپ استنسل SMT استنسل چاپی برای PCB تا 400x340mm

مشخصات

مدل	GSE
اندازه ستینسل	۳۷۰×۳۷۰ میلی متر (قیمت دقیقه ای)
	737x737mm ((حجم حداکثر)
	20-40mm ((ضخامت)
حداکثر اندازه PCB	۴۰۰*۳۴۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
صفحه PCB	حداکثر 1٪ پی سی بی قطر
ارتفاع حمل	900±40 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، می تواند تنظیم شود
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبان/ میز بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا / کلیمپ جانبی
سر چاپ	دو سر چاپی مستقل موتور شده
فشار جارو	0.5 تا 10 کیلوگرم (کنترول برنامه)
سرعت چاپ	۶-۲۰۰ میلی متر در ثانیه
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
سیستم تمیز کردن	جذب خلاء تقویت شده، خشک، مرطوب، خلاء سه حالت
CCD FOV	8x6mm
محدوده تنظیم دستگاه	X: ± 3mm، Y: ± 7 mm، θ: ± 2°
چشم انداز	نگاه به بالا/پایین ساختار نوری/CCD/ژئومتری مطابقت الگوی

مشخصات کل ماشین

دقت موقعیت تکرار	±0.01mm
دقت چاپ	±0.025mm
زمان چرخه	<8 ثانیه
تغییر محصول	قدیمی:<3 دقیقه، جدید:<5 دقیقه
تامین هوا	۴ تا ۶ کیلوگرم وزن در سانتی متر
منبع برق	AC:220±10٪،50/60HZ، 2.5KW
روش کنترل	PC
سیستم عملیاتی	ویندوز XP/Win7
ابعاد ماشین	1158 ((L) x 1362 ((W) x 1463 (H) mm
وزن ماشین	حدود 1000 کيلوگرم

ویژگی ها

1. سیستم کنترل، استفاده از صفحه لمسی + کنترل PLC، کار خودکار، اجتناب از خم شدن صفحه بزرگ

2. ارتباط پایدار با ماشین های دیگر ، برای بهبود بهره وری

3سرعت حمل قابل تنظیم است و ثبات بالایی دارد.

4طرح معلق کنده، فشار اسپری به طور خودکار متعادل می شود.

5میز چاپ شناور دقیق با X,Y,Z، سیستم تنظیم میکرو

6. به طور خودکار خطای را نشان می دهد و راهنمایی می کند.

7موتور با دقت بالا: از مسیر مربع خطی همراه با انتقال اینورتر استفاده می کند.

8. نام: ماشین چاپ صفحه نمایش PCB آنلاین خودکار اقتصادی
