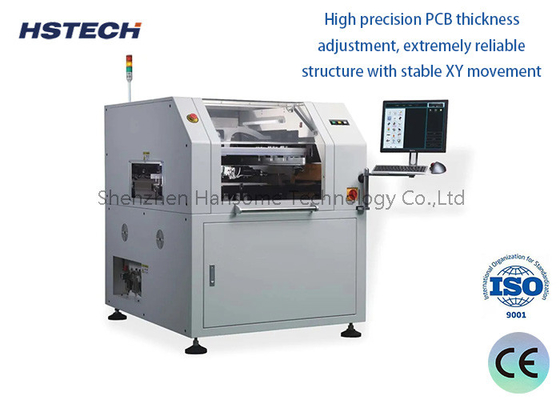

کل چاپگر ماونال / اتوماتیک دستگاه چاپ استنسیل پست پودر SMT برای PCB تا 400x340mm

نام تجاری:	GKG
شماره مدل:	GSE
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

چاپگر استنسیل اتوماتیک

نام دیگر:

دستگاه چاپ پسته ی جوش

اندازه PCB:

50x50~400x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

ضخامت PCB:

0.4 ~ 6 میلی متر

رابط I/Ov:

SMEMA

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

کل چاپگر ماونال / اتوماتیک دستگاه چاپ استنسیل پست پودر SMT برای PCB تا 400x340mm

1. دستگاه چاپ پسته ی پُر اتوماتیک به صورت دقیق از طریق سیستم دید می تواند موقعیت چاپ را مشخص کند.سیستم قادر به شناسایی خودکار ویژگی های صفحه چاپ و تنظیم دقیق با توجه به پارامترهای پیش تنظیم شده استاین تضمین می کند که موقعیت چاپ از کل دقیق است. در مقایسه با کار دستی،دستگاه چاپ خودکار قلع می تواند به شدت خطای انسانی را کاهش دهد و کیفیت چاپ محصولات را بهبود بخشد.

2. دستگاه چاپ پسته جوش خودکار دارای توانایی چاپ با سرعت بالا است. تجهیزات ساختار مکانیکی پیشرفته و فن آوری کنترل حرکت را اتخاذ می کند.که می تواند کار چاپ را با سرعت بیشتری انجام دهدچاپ با سرعت بالا نه تنها کارایی تولید را بهبود می بخشد، بلکه چرخه تولید را کاهش می دهد و ظرفیت تولید را افزایش می دهد.

3. دستگاه چاپ پسته جوش خودکار دارای عملکرد عملیاتی خودکار در همان زمان است. در فرآیند چاپ بدون دخالت انسان، تجهیزات می تواند به طور خودکار چاپ را تکمیل کند،کالیبراسیون و تمیز کردناین عملیات اتوماتیک نه تنها زمان و هزینه عملیات دستی را کاهش می دهد،اما همچنین دقت و ثبات عملیات را بهبود می بخشد و مشکلات کیفیت ناشی از عوامل انسانی را کاهش می دهد.

4. دستگاه چاپ پسته ی پایش خودکار همچنین انعطاف پذیری و سازگاری خوبی دارد ، تجهیزات می توانند به طور خودکار با توجه به نیازهای مختلف کار در نقاط تنظیم شوند ،مناسب برای انواع اندازه های مختلفاین انعطاف پذیری تجهیزات را برای انواع مختلف محصولات الکترونیکی مناسب می کند.

5ماشین چاپ خودکار قلع در صنعت تولیدی الکترونیک نقش مهمی دارد، از طریق موقعیت دقیق چاپ، ظرفیت چاپ با سرعت بالاعملکردهای عملیاتی خودکار و انعطاف پذیری انعطاف پذیر، تجهیزات کیفیت چاپ و بهره وری تولید را بهبود می بخشد، برای تولید محصولات الکترونیکی تضمین قابل اعتماد را فراهم می کند.

مشخصات

مدل	GSE
اندازه ستینسل	۳۷۰×۳۷۰ میلی متر (قیمت دقیقه ای)
	737x737mm ((حجم حداکثر)
	20-40mm ((ضخامت)
حداکثر اندازه PCB	۴۰۰*۳۴۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
صفحه PCB	حداکثر 1٪ پی سی بی قطر
ارتفاع حمل	900±40 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، می تواند تنظیم شود
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبانی/ میز بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا / کلیمپ جانبی
سر چاپ	دو سر چاپی مستقل موتور شده
فشار جارو	0.5 تا 10 کیلوگرم (کنترول برنامه)
سرعت چاپ	۶-۲۰۰ میلی متر در ثانیه
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
سیستم تمیز کردن	جذب خلاء تقویت شده، خشک، مرطوب، خلاء سه حالت
CCD FOV	8x6mm
محدوده تنظیم دستگاه	X: ± 3mm، Y: ± 7 mm، θ: ± 2°
چشم انداز	نگاه به بالا / پایین ساختار نوری / CCD / هندسه الگوی مطابقت

مشخصات کل ماشین

دقت موقعیت تکرار	±0.01mm
دقت چاپ	±0.025mm
زمان چرخه	<8 ثانیه
تغییر محصول	قدیمی:<3 دقیقه، جدید:<5 دقیقه
تامین هوا	۴ تا ۶ کیلوگرم وزن در سانتی متر
منبع برق	AC:220±10٪،50/60HZ، 2.5KW
روش کنترل	PC
سیستم عملیاتی	ویندوز XP/Win7
ابعاد ماشین	1158 ((L) x 1362 ((W) x 1463 (H) mm
وزن ماشین	حدود 1000 کيلوگرم

کل چاپگر ماونال / اتوماتیک دستگاه چاپ استنسیل پست پودر SMT برای PCB تا 400x340mm 0
