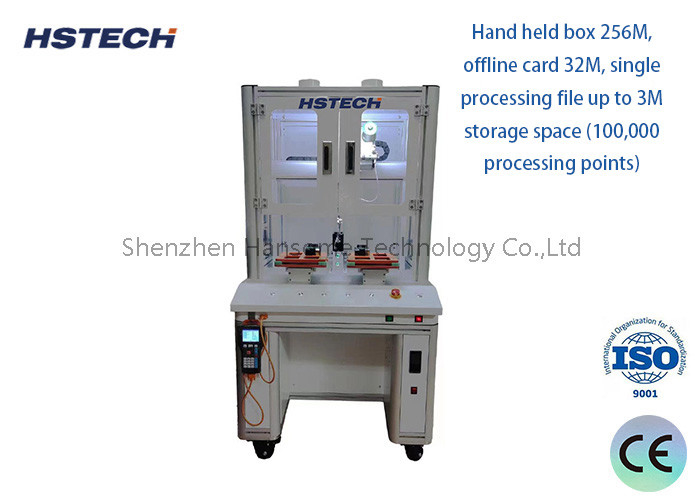

ربات سولدرینگ خودکار، آهن سولدرینگ تک / دو / سه گانه، دقت بالا، ساختار ماندگار

ربات سولدرینگ خودکار، آهن سولدرینگ تک / دو / سه گانه، دقت بالا، ساختار ماندگار

مقدمه

دستگاه جوش خودکار یک دستگاه چند وظیفه ای است که می تواند زاویه جوش، جهت گیری و تنظیم نقطه را به میل خود تنظیم کند، مقدار قلع را در داخل و خارج کنترل کند،کنترل اندازه نقطه جوش، و بهتر اطمینان از الزامات فرآیند جوش محصولات مشتری. ماشین دارای پنج محور، علاوه بر محور XYZ معمولی،وجود دارد یک محور مستقل گام به گام کنترل می شود محور تغذیه قلع، و همچنین یک محور چرخش وجود دارد که می تواند 360 درجه در تمام جهت ها چرخش کند. ما آن را محور R می نامیم،که این محور چرخش دارد عملکرد اصلی این است که می تواند به طور موثر از اجزای بیش از حد بالا در تخت های مختلف PCB جلوگیری کند، و تأثیر اشیاء مانند تراشه ها، سیم ها یا ترمینال ها بر فضای حرکت سر آهن جوش، و می تواند زاویه جوش، کاتتر قلع و نوک سوزن را به میل تنظیم کند. The tin wire can be accurately sent to the soldering iron head to match the appropriate molten tin surface of the customer's product to avoid the phenomenon of tin jamming caused by various reasons during the soldering processاین ماشین می تواند ظرفیت تولید را بیش از 30٪ در فرآیند تولید و کاربرد واقعی افزایش دهد و برای محصولات الکترونیکی مختلف مانند اتومبیل های الکترونیکی مناسب است.مدارهای یکپارچه، مدارهای چاپی، صفحه نمایش LCD رنگی، موتورها، سرپوش های پین، پلاگین ها، سوئیچ ها و PCB ها.

ویژگی ها

1، ساختار فلزی دوامدار بدن ماشین، مدل ایستاده کف، عملیات دو پلاتفورم.

2,5 محور کار، با محور چرخش R.

3، 500 * 300 * 300mm فاصله سفر، محدوده سفر می تواند بر اساس نیاز مشتری سفارشی شود.

4، آهن جوش تک خط حرکت گزینه های زیادی دارد بستگی به ابعاد محصول دارد، همچنین می تواند به دو یا سه آهن جوش دوگانه سفارشی شود.

5، از بسیاری از روش های جوش، جوش نقطه ای، جوش کششی و سایر توابع پشتیبانی می کند.

6,آموزش برنامه ریزی pendent، تنظیم دستی تمام نقاط جوش، همچنین پشتیبانی از واردات نقشه CAD.

7، با استفاده از کیفیت بالا تایوان Hiwin برند خطی راهنمای، اطمینان از دقت حرکت.

8، این ماشین موتور مرحله ای و کنترل کمربند زمان را اتخاذ می کند.

مشخصات

پیکربندی اصلی ماشین

1، آهن دو قوطی ، پلتفرم کاری دو قوطی

2، برنامه نویس دستي معلق آموزش

3کنترل کننده گرمایش

4کنترل کننده قلع شکسته

5، مجموعه قلم جوش

6نوک جوش

7اجزای قلع

8جعبه تمیز کردن
