کنترل صفحه لمسی هر ریل 2 مجله PCB NG OK Unloader برای خط SMT

نام تجاری:	HSTECH
شماره مدل:	HS-NK250
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

NG OK Unloader

PCB Transporting Height:

910±30mm

PCB Dimension:

50*50~330*250mm

منبع برق:

AC220V، 50/60HZ

Magazine Qty:

Each Rail 2 Magazines

Warranty:

1 Year

Usage:

SMT Production Line,SMT Assembly Line

Condition:

New

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

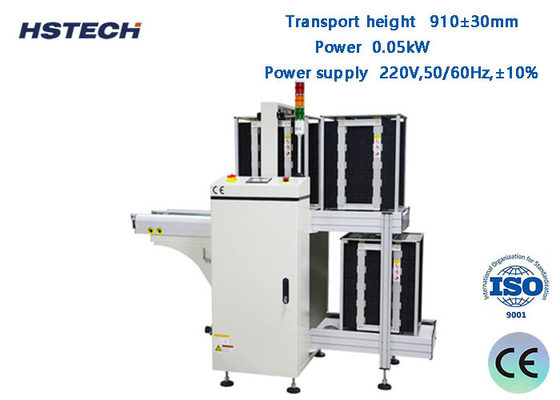

کنترل صفحه لمسی هر ریل 2 مجله PCB NG OK Unloader

مقدمه:

PCB Unloader یک دستگاه خودکار در انتهای خط تولید SMT است. برای تخلیه ایمن صفحه های PCB که پچ شده اند استفاده می شود.از نوار حمل کننده یا حامل جوش داده شده و آزمایش شده است، و آنها را در دسته بندی ها انباشته یا آنها را به فرآیند بعدی منتقل می کند.الکترونیک مصرفی و سایر زمینه ها برای بهبود بهره وری تولید و کاهش مداخله دستی.

جزئیات فنی:

عملکرد	با دریافت سیگنال، تخته های NG/OK را به صورت جداگانه جمع آوری کنید.
ارتفاع حمل	910±30 میلی متر
جهت حمل و نقل	L~R، یا R~L
زمان جمع آوری هیئت مدیره	هر 6 ثانیه
تغییر مجله با گذشت زمان	حدود 30 ثانیه
طرف ثابت مسير	قسمت جلویی
قسمت عملیات	قسمت جلویی
کمربند حمل	ESD
ضخامت PCB	حداقل 0.6mm
انتخاب ارتفاع	1-4 ((10mm pitch)
منبع برق	220 ولت،50/60 هرتز،±10٪
قدرت	0.05kW
فشار هوا	4- 6 بار
مصرف هوا	حداکثر 15 لیتری/دقیقه
تعداد مجلات	صفحه بالا: مجله، صفحه پایین: مجله
سیگنال	SMEMA
گزینه ها	1، حالت کنترل صفحه لمسی 2تنظیم اتوماتیک عرض 3، تعداد مجلات تا مورد نیاز مشتری.

ویژگی ها

1,کنترل برنامه ریزی PLC

2، با استفاده از دوستانه پنل کنترل غشای LED

3تنظیمات ارتفاع قابل انتخاب.

4، چسب های سطح جابجا شده برای تراز مجله فراهم شده است.

5، فشار فشار فشار هوا کنترل شده.

6، سرعت بالا با زمان تغییر مجلسی کوتاه

7، جمع آوری صفحه NG / OK از AOI، ذخیره خودکار صفحه NG / OK.

8رابط ارتباطی استاندارد SMEMA.

مدل:

مدل	HS-NK250	HS-NK330	HS-NK390	HS-NK460
طول PCB کارآمد	5050~350250 میلی متر	5050~455330 میلی متر	5050~530390 میلی متر	5050~530460 میلی متر
ضخامت PCB	حداقل 0.6mm	حداقل 0.6mm	حداقل 0.6mm	حداقل 0.6mm
اندازه مجلسی	۳۵۵۳۲۰۵۶۳ میلی متر	۴۶۰۴۰۰۵۶۳	۵۳۵۴۶۰۵۷۰ میلی متر	535530570 میلی متر
ابعاد ماشین	195016001200 میلی متر	۲۳۰۰۱۷۶۰۱۲۰۰ میلی متر	250018801200 میلی متر	250021601200 میلی متر
وزن	220 کیلوگرم	280 کیلوگرم	۳۴۰ کیلو	۳۸۰ کیلو

کنترل صفحه لمسی هر ریل 2 مجله PCB NG OK Unloader برای خط SMT 0
