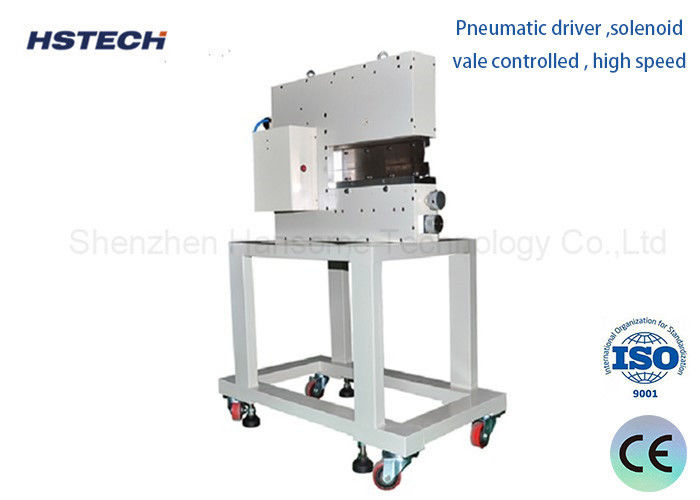

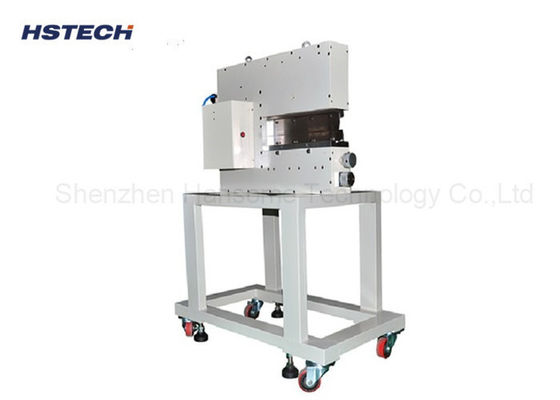

جدا کننده PCB پنوماتیک گلوتین، ارتفاع 40mm MAX، فشار برش < 500

نام تجاری:	HSTECH
شماره مدل:	HS-310L
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، Western Union، MoneyGram، D/P
توانایی عرضه:	200 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

پنوماتیک PCB depanelizer

نام دیگر:

جداکننده مدار چاپی V-cut

ولتاژ:

AC100-240V

طول PCB:

0~ 360mm

ضخامت PCB:

0.1 ~ 2.0 میلی متر

قسمت بالا ارتفاع:

40 میلی متر (حداکثر)

ارتفاع قسمت پایین:

20 میلی متر (حداکثر)

استفاده:

برد PCB، تخته آلومینیومی، برش V-cut PCB، برد LED

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

200 مجموعه در ماه

توضیحات محصول

40mm ارتفاع MAX راننده پنوماتیک گلوتین تیغه PCB پانل های دستگاه Depaneling

مقدمه

1. کنترل الکتريکي و پنيوماتيکي ، طرح نمونه داريم دستگاه حسگر در ماشين داريم ، يه بار تخته برش با کمترين فشار برشHS-310 برای SMD PCBA یا صفحات نازک دقیق جداگانه اعمال می شود.

2ماشین های جدا کننده چاقوی مستقیم برای جدا کردن پنل های پیش ساخته شده با دقت بدون خم شدن یا استرس تنش طراحی شده اند.حتی قطعات حساس SMD مانند خازن سرامیکی توسط فرآیند جداگانه آسیب نمی بینندکیفیت محصولات رو بهبود بده.

3به دلیل طراحی ویژه تیغه، تخته هایی با اجزای بالا که نزدیک به لبه ها قرار دارند، می توانند به طور ایمن جدا شوند.چاقو های شکل کج برای برش پانل ها در شکاف استفاده می شوداین امکان را برای جدا کردن لوح هایی با ضخامت کمتر از 1 میلی متر بدون قطع می دهد.

ویژگی ها

1. فشار نیروی برش کمتر از 500، هیچ لرزش و سر و صدا در طول فرآیند برش برای جلوگیری از آسیب قطعات دقیق

2. راننده ي پنوماتيک، کنترل شده با سولنويد، سرعت بالا

3. ارتفاع تیغه بالا و پایین قابل تنظیم است ، شکاف برای قرار دادن صفحه PCB را می توان به راحتی با تنظیم دکمه در سمت بالای ماشین تنظیم کرد.

4.بخش پایین بلد ارتفاع تنظیم جلو و واقعی می تواند به طور جداگانه تنظیم شود، نیازی به shim نیست، که تغییر و تنظیم تیغه آسان تر است. تیغه می تواند تیز کردن چندین بار، هزینه پایین تر.

5.PCB یا صفحه نازک بدون V-گرووه شده می تواند سینی سفارشی و جلوگیری از قرار گرفتن دستگاه موقعیت.

6. کار و نگهداری می تواند توسط پرسنل غیر ماهر انجام شود.

مشخصات

نام محصول	پاک کننده PCB
مدل	HS-310L
ارتفاع بخش	حداکثر 40 میلی متر
ارتفاع قسمت پایین	حداکثر 20 میلی متر
تامین هوا	5kgf/cm
تولید	12.5 تن ((کل)
طول برش کارآمد	1-360 میلی متر
اندازه تیغه خطی	36043.56 میلی متر
ضخامت PCB	0.1mm~2.0mm ((با V grove) 0.1mm ~1.0mm ((بدون V grove))
مواد تیغه	واردات ابزار فولادی با کیفیت بالا
سرعت جدا کردن	۱ تا ۳۰۰ میلی متر در ثانیه
ضخامت V-cut	0.3-3.5mm
مصرف هوا	200-400 ((L/min)
اندازه ماشین	۷۰۰۳۲۵۴۰۰ میلی متر
وزن	130 کیلو
تخته مناسب	تمام تخته های V-cut

تخته های درخواست

جدا کننده PCB پنوماتیک گلوتین، ارتفاع 40mm MAX، فشار برش < 500 0

جدا کننده PCB پنوماتیک گلوتین، ارتفاع 40mm MAX، فشار برش < 500 1

جدا کننده PCB پنوماتیک گلوتین، ارتفاع 40mm MAX، فشار برش < 500 2

تجهیزات خط تولید SMT

1، بارگذاری PCB: PCB در قفسه قرار داده می شود تا به طور خودکار تخته را به دستگاه تخته مکش تغذیه کند.
2، دستگاه تخت مکش: به طور خودکار مکش PCB قرار داده شده در مسیر، انتقال به دستگاه چاپ.
3ماشین چاپ: فولاد لیزر بر روی خمیر فولاد یا چسب قرمز چاپ کامل بر روی PCB.
4"تسلسله با سرعت بالا: استفاده از تجهیزات برای ویرایش روش برای نصب قطعات در موقعیت قطعات مشخص شده، می تواند نصب SOP 28pin قطعات رول،که با سرعت نصب سریع مشخص می شود.
5جدول اتصال: انتقال دستگاه صفحه PCB
6، مونتاژ عمومی: استفاده از تجهیزات ویرایش شده توسط برنامه خواهد بود قطعات نصب شده در موقعیت قطعات مشخص شده،قابل نصب SOP 28pin یا بیشتر (شامل قطعات قابل نصب ماشین های با سرعت بالا)، قطعات بسته بندی دیسک یا لوله. این با دقت و تنوع بالای نصب مشخص می شود، اما سرعت نصب کمتر از ماشین های با سرعت بالا است.
