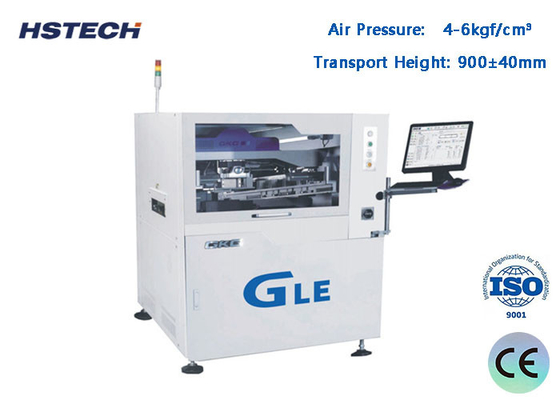

دستگاه چاپ استنسل پسته ی پخته ای SMT 0.3 Pitch CCD دوربین دیجیتال با دقت بالا چاپگر پسته ی پسته ای خودکار

نام تجاری:	GKG
شماره مدل:	GLE
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

چاپگر خودکار پودر

نام دیگر:

دستگاه چاپ روی صفحه خودکار

اندازه PCB:

50x50~510x510mm

ارتفاع حمل و نقل:

900±40 میلی متر

فشار هوا:

4-6 کیلوگرم بر سانتی متر مکعب

رابط I/Ov:

SMEMA

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

دقت 01005 0.3 پیچ دوربین دیجیتال CCD SMT پایش پایش استنسل چاپگر

مقدمه

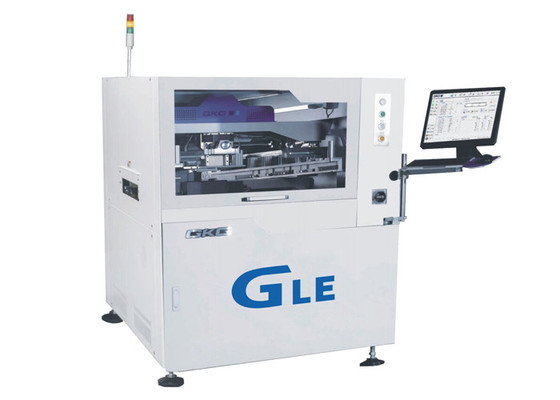

GLE ماشین چاپ پسته ی پایش خودکار یک ماشین پیشرفته برای برنامه های SMT در مقیاس بزرگ است. عرض Gts تنها 2830mm است. می تواند به طور کامل نیازهای فرآیند چاپ 01005 را برآورده کند،0.3پچ و فاصله ی خوب دیگه، دقت و سرعت بالایی داره.

مشخصات

مدل	GLE
حداکثر اندازه PCB	۵۱۰×۵۱۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
حداکثر وزن تخته	5 کیلوگرم
ارتفاع حمل	900±40 میلی متر
شکاف لبه تخته	2.5 میلی متر
ارتفاع تخته	۲۳ میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، کنترل برنامه
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبانی/ میز بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا
	چسباندن جانبی
	عملکرد جذب
چاپ سریع	0-20mm
حالت چاپ	یک بار/دو بار
سرعت چاپ	10-200mm/sec
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
فشار چاپ	0.5 تا 10 کیلوگرم
اندازه قاب قالب	470370mm~737737mm
سیستم تمیز کردن	قطرات سیستم تمیز کردن باران
	جذب خلاء تقویت شده
	خلاء خشک و مرطوب سه حالت
CCD FOV	10x8mm
انواع علامت های اعتمادی	شکل استاندارد علامت اعتمادی
	پد
	سوراخ
سیستم دوربین	ساختار نوری بالا / پایین
	دوربین دیجیتال CCD
	تطابق الگوی هندسی

عملکرد ماشین

مدل	GLE
دقت موقعیت تکرار	±12.5um@6,CPK≥2.0
دقت چاپ	±20um@6,CPK≥2.0
زمان چرخه چاپ	<7.5 ثانیه
بر اساس سیستم تست شخص ثالث ((CTQ) تایید موقعیت چاپ واقعی پایش جوش تکرار دقت

مشخصات کل ماشین

منبع برق	AC:220±10٪،50/60HZ، 3.0KW
فشار هوا	۴ تا ۶ کیلوگرم در سانتی متر مربع
مصرف هوا	حدود 5 لیتری/دقیقه
دمای کار	-20°C تا +45°C
رطوبت کاری	30٪ تا 60٪
ابعاد ماشین(بدون چراغ برج)	1240 ((L) × 1410 ((W) × 1500 (H) mm
وزن ماشین	حدود 1100 کيلوگرم

ویژگی ها

1، GKG پلتفرم جیک تنظیم ویژه. پایدار و آسان برای تنظیم، می تواند به سرعت ارتفاع جیک پین PCB با ضخامت مختلف را تنظیم کند.

2سیستم تمیز کردن: سیستم تمیز کردن GKG مجهز به سه روش تمیز کردن: تمیز کردن خشک، تمیز کردن مرطوب، خلاء. که می تواند ترکیب شود

همچنین می تواند به صورت دستی تمیز شود اگر مشتری نیازی به استفاده از تمیز کردن خودکار برای کاهش زمان تمیز کردن و بهبود بهره وری تولید نداشته باشد.سيستم پاک کردن جديد تامين تماس کامل با ستنسيل، افزایش مکش خلاء می تواند به طور موثر پاک کردن خمیر باقی مانده

در میش، که می تواند عملکرد تمیز کردن خودکار موثر را به دست آورد. بخش CCD و سیستم خم شده c جدا می شود، زمانی که CCD کار می کند، بخش CCD

به طور مستقل حرکت می کنند تا بار سرو موتور را کاهش دهند و سرعت و دقت ماشین را افزایش دهند.

3، تصویر و سیستم نوری با استفاده از نور حلقه ی یکنواخت و نور هم محوری درخشان با عملکرد تنظیم درخشانپس از آن تمام انواع نقاط علامت می تواند به خوبی شناخته شده (از جمله نقاط علامت خشن)با استفاده از مدل ریاضی اختراع شده GKG، می تواند دقت بالایی را تضمین کند.

4, سیستم چسبیدن قاب فولاد با انعطاف پذیری بالا. قادر به چاپ تمام انواع قاب های صفحه نمایش اندازه و به سرعت تغییر ماژولار

خط توليد

5، با استفاده از رابط کاربری ویندوز XP/win7، با عملکرد گفتگوی خوب انسان و ماشین،و آسان برای اپراتور به سرعت آشنا با عملیات به خصوص زمانی که انجام اثر ناوبری از فایل برنامه نویسی. آسان برای تغییر رابط چینی / انگلیسی، با دفترچه کار، ثبت خطا / خود تشخیص خطا / فوری تجزیه و تحلیل خطا / آژیر نور و سایر توابع.

6، مدل جدید گیت ریل ممنوع جداسازی، برنامه ریزی انعطاف پذیر کلیمپ جانبی، خاص برای FPC، PCB warpage، انجام یک دستگاه صفحه کلیمپ منحصر به فرد.از طریق برنامه نویسی نرم افزار می تواند به طور خودکار کشش و بکشیدن PCB pickness تحت تاثیر قرار.
