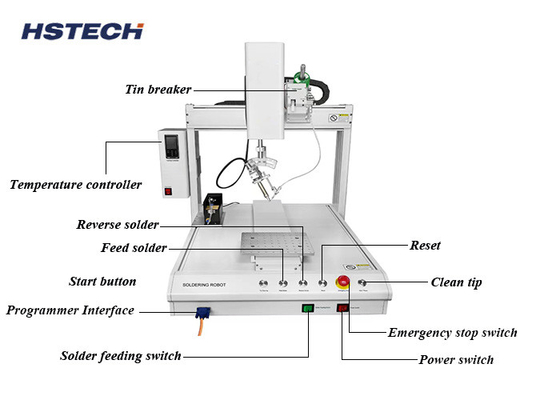

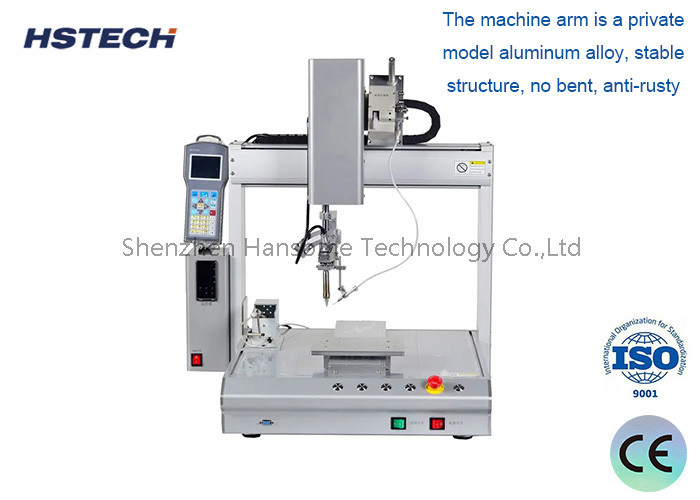

ربات جوش 4 محور با تمیز کردن خودکار و سر جوش چند جهت

برنامه نویسی دستی روبات سولدر 4 محور مبتنی بر ویندوز

مقدمه

این دستگاه یدکی اتوماتیک ما آن را به عنوان 4 محور ماشین یدکی اتوماتیک، X، Y، Z و 360 درجه محور چرخش، ماشین فشار هوا و برق رانده شده را اتخاذ،از طریق جعبه شلوار آموزشی برای برنامه ریزی دستی هر نقطه، سپس شروع به جوشاندن خودکار. این ماشین بیشتر برای اضافه کردن قوطی در PCBA استفاده می شود، یا کابل های جوشاندن، کار بیشتری را صرفه جویی می کند و کارایی تولید را بهبود می بخشد.

ویژگی ها

1، 4 محور کار، X / Y / Z و R چرخش حرکت، به دست آوردن بسیاری از اهداف زاویه جوش.
2، آهن جوش بدون نیتروژن، بسیار ایمنی و حفاظت از محیط زیست،

3، سر جوش می تواند چند جهت تنظیم شود، که می تواند PCB و اجزای آن را از آسیب محافظت کند.
4,استفاده از سر آهن به عنوان نقطه پایه برای تراز موقعیت کلید محصول، کلید ورودی را فشار دهید، برنامه به طور خودکار این نقطه را در سیستم تولید می کند،سپس تنظیم داده ها در مورد نقطه و غیره.
5با استفاده از دقت بالاموتور مرحله ای و سیستم رانده شده توسط کمربند زمانبندی و الگوریتم های کنترل حرکت پیشرفته برای بهبود دقیق موقعیت مکانی حرکت و قابل تکرار.

6، دستگاه با عملکرد تمیز کردن خودکار، که می تواند پردازش جوش را پایدارتر کند و طول عمر آهن جوش را افزایش دهد.

7، با آویز آموزش دستی، برنامه نویسی ساده و آسان برای یادگیری است.

مشخصات

تجهیزات خط تولید SMT

1. بارگذاری PCB: PCB در قفسه قرار داده شده و به طور خودکار به دستگاه مکش تغذیه می شود.
2. دستگاه بوردهای مکش: به طور خودکار مکش PCB را به مسیر و انتقال آن به دستگاه چاپ.
3دستگاه چاپ: چاپ خمیر جوش یا چسب قرمز بر روی فولاد لیزر به طور کامل بر روی PCB.
4ماشین نصب سطح با سرعت بالا: با استفاده از برنامه ای که توسط تجهیزات ویرایش شده است برای نصب قطعات در موقعیت های قطعات تعیین شده، می تواند قطعات شکل رول را با SOP کمتر از 28 پین،و ویژگی آن سرعت نصب سریع است.
5.کانویر: یک دستگاه برای انتقال صفحه PCB.
