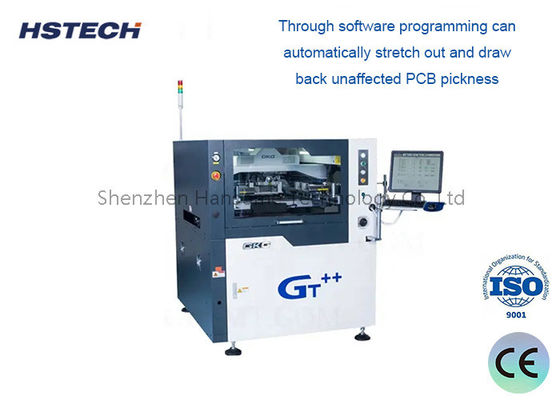

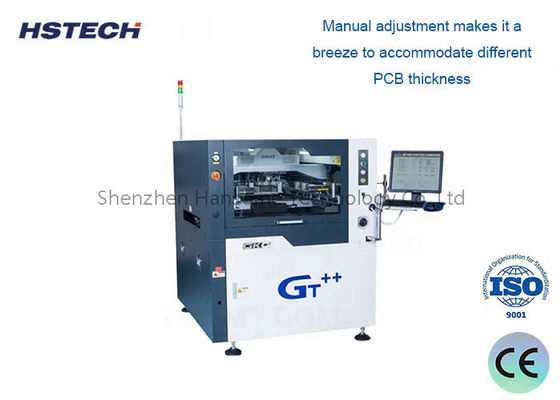

سیستم دید پیشرفته CCD چاپگر استنسیل پایش پایش برای PCB تا 400x340mm، دقت بالا و سرعت

نام تجاری:	GKG
شماره مدل:	G5
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

چاپگر استنسیل اتوماتیک

نام دیگر:

دستگاه چاپ پسته ی جوش

اندازه PCB:

50x50~400x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

تنظیم عرض:

خودکار

رابط I/Ov:

SMEMA

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

چاپگر پیست SMT با پین مغناطیسی / بلوک پشتیبانی و حمل R-L

مشخصات

مدل	G5
اندازه ستینسل	۳۷۰×۳۷۰ میلی متر (قیمت دقیقه ای)
	737x737mm ((حجم حداکثر)
	20-40mm ((ضخامت)
حداکثر اندازه PCB	۴۰۰*۳۴۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
صفحه PCB	حداکثر 1٪ پی سی بی قطر
ارتفاع حمل	900±40 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، می تواند تنظیم شود
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبانی/ میز بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا / کلیمپ جانبی
سر چاپ	دو سر چاپی مستقل موتور شده
فشار جارو	0.5 تا 10 کیلوگرم (کنترول برنامه)
سرعت چاپ	۶-۲۰۰ میلی متر در ثانیه
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
سیستم تمیز کردن	جذب خلاء تقویت شده، خشک، مرطوب، خلاء سه حالت
CCD FOV	8x6mm
محدوده تنظیم دستگاه	X: ± 3mm، Y: ± 7 mm، θ: ± 2°
چشم انداز	نگاه به بالا / پایین ساختار نوری / CCD / هندسه الگوی مطابقت

مشخصات کل ماشین

دقت موقعیت تکرار	±0.01mm
دقت چاپ	±0.025mm
زمان چرخه	<8 ثانیه
تغییر محصول	قدیمی:<3 دقیقه، جدید:<5 دقیقه
تامین هوا	۴ تا ۶ کیلوگرم وزن در سانتی متر
منبع برق	AC:220±10٪،50/60HZ، 2.5KW
روش کنترل	PC
سیستم عملیاتی	ویندوز XP/Win7
ابعاد ماشین	1140 ((L) x 1364 ((W) x 1404 (H) mm
وزن ماشین	حدود 1000 کيلوگرم

سیستم دید پیشرفته CCD چاپگر استنسیل پایش پایش برای PCB تا 400x340mm، دقت بالا و سرعت 0

در شرکت شنژن هانسوم تکنولوژی، ما برای برتری در ارائه تکنولوژی پیشرفته و خدمات مشتری استثنایی تلاش می کنیم. ما منتظر فرصت برای خدمت به نیازهای کسب و کار شما هستیم.اگر سوالی دارید یا به اطلاعات بیشتر نیاز دارید، لطفاً در تماس با ما ترديد نکنید!

Shenzhen Hansome Technology Co.,Ltd ((HSTECH) یک تولید کننده حرفه ای حرفه ای SMT board handlingequipment ((Loader,Unloader,Buffer,Conveyor,etc) است.ما یک شرکت با تکنولوژی بالا با حقوق مالکیت معنوی مستقل هستیماین شرکت عمدتاً در زمینه تحقیق و توسعه، تولید و فروش تجهیزات حمل و نقل صفحه SMT / THT مشغول به کار است.
