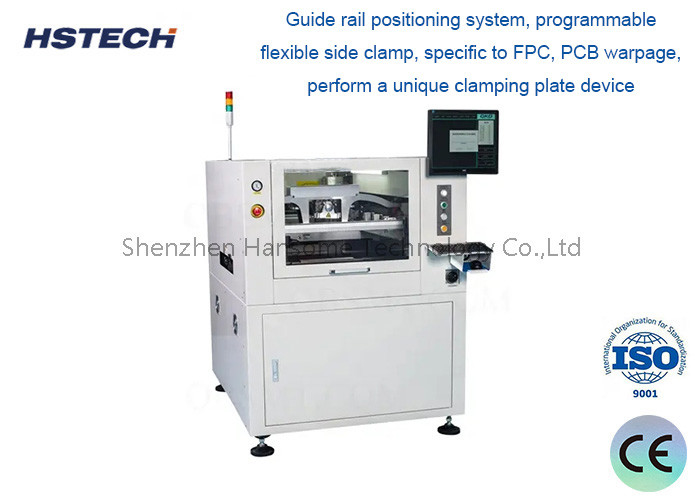

سیستم تمیز کردن GKG چاپگر استنسل خودکار با SMEMA برای خط SMT

نام تجاری:	GKG
شماره مدل:	G5
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

چاپگر استنسیل اتوماتیک

نام دیگر:

دستگاه چاپ پسته ی جوش

اندازه PCB:

50x50~400x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

Width Adjustment:

Automatic

I/Ov Interface:

SMEMA

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

50 مجموعه در ماه

توضیحات محصول

سیستم تمیز کردن GKG چاپگر استنسل اتوماتیک با SMEMA

مقدمه

چاپگر استنسیل خودکار GKG یک دستگاه چاپ با دقت بالا است که برای خطوط تولید SMT (تکنولوژی نصب سطح) طراحی شده است.این به طور گسترده ای در صنعت تولید الکترونیک (مانند مونتاژ PCB) استفاده می شود.، بسته بندی نیمه هادی، تولید LED و غیره)

مشخصات

مدل	G5
اندازه ستینسل	۳۷۰×۳۷۰ میلی متر (قیمت دقیقه ای)
	737x737mm ((حجم حداکثر)
	20-40mm ((ضخامت)
حداکثر اندازه PCB	۴۰۰*۳۴۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
صفحه PCB	حداکثر 1٪ پی سی بی قطر
ارتفاع حمل	900±40 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، می تواند تنظیم شود
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبان/ میز بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا / کلیمپ جانبی
سر چاپ	دو سر چاپی مستقل موتور شده
فشار جارو	0.5 تا 10 کیلوگرم (کنترول برنامه)
سرعت چاپ	۶-۲۰۰ میلی متر در ثانیه
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
سیستم تمیز کردن	جذب خلاء تقویت شده، خشک، مرطوب، خلاء سه حالت
CCD FOV	8x6mm
محدوده تنظیم دستگاه	X: ± 3mm، Y: ± 7 mm، θ: ± 2°
چشم انداز	نگاه به بالا/پایین ساختار نوری/CCD/ژئومتری مطابقت الگوی

مشخصات کل ماشین

دقت موقعیت تکرار	±0.01mm
دقت چاپ	±0.025mm
زمان چرخه	<8 ثانیه
تغییر محصول	قدیمی:<3 دقیقه، جدید:<5 دقیقه
تامین هوا	۴ تا ۶ کیلوگرم وزن در سانتی متر
منبع برق	AC:220±10٪،50/60HZ، 2.5KW
روش کنترل	PC
سیستم عملیاتی	ویندوز XP/Win7
ابعاد ماشین	1140 ((L) x 1364 ((W) x 1404 (H) mm
وزن ماشین	حدود 1000 کيلوگرم

ویژگی ها

1، GKG سیستم عامل جیک تنظیم ویژه. پایدار و آسان برای تنظیم، می تواند به سرعت ارتفاع جیک پین PCB با ضخامت مختلف را تنظیم کند.

2سیستم تمیز کردن: سیستم تمیز کردن GKG مجهز به سه روش تمیز کردن: تمیز کردن خشک، تمیز کردن مرطوب، خلاء. که می تواند ترکیب شود

همچنین می تواند به صورت دستی تمیز شود اگر مشتری نیازی به استفاده از تمیز کردن خودکار برای کاهش زمان تمیز کردن و بهبود بهره وری تولید نداشته باشد.سيستم پاک کردن جديد تامين تماس کامل با ستنسيل، افزایش مکش خلاء می تواند به طور موثر پاک کردن خمیر باقی مانده

در میش، که می تواند عملکرد تمیز کردن خودکار موثر را به دست آورد. بخش CCD و سیستم خم شده c جدا می شود، زمانی که CCD کار می کند، بخش CCD

به طور مستقل حرکت کنید تا بار سرو موتور را کاهش دهید و سرعت و دقت ماشین را بهبود ببخشید.

3، تصویر و سیستم نوری با استفاده از نور حلقه ی یکنواخت و نور هم محوری درخشان با عملکرد تنظیم درخشانپس از آن تمام انواع نقاط علامت را می توان به خوبی تشخیص داد (از جمله نقاط علامت خشن)با استفاده از مدل ریاضی اختراع شده GKG، می تواند دقت بالایی را تضمین کند.

4, سیستم چسبیدن قاب فولاد با قابلیت انعطاف پذیری بالا. قادر به چاپ تمام انواع قاب صفحه نمایش اندازه و به سرعت تغییر ماژولار

خط توليد

5، با استفاده از رابط کاربری ویندوز XP/win7، با عملکرد گفتگوی خوب انسان و ماشین،و آسان برای اپراتور به سرعت آشنا با عملیات به خصوص زمانی که انجام اثر ناوبری از فایل برنامه نویسی. آسان برای تغییر رابط چینی / انگلیسی، با دفترچه کار، ثبت خطا / خود تشخیص خطا / فوری تجزیه و تحلیل خطا / آژیر نور و سایر توابع.

6، 2D تست و تجزیه و تحلیل کیفیت چاپ پاست، قادر به بررسی تغییر، پاست ناکافی، از دست رفته و پل و نقص های دیگر برای اطمینان از کیفیت چاپ.

صنایع و سناریوهای قابل استفاده

الکترونیک مصرفی: چاپ تراکم بالا از مادربرد تلفن همراه و PCB ساعت هوشمند.

الکترونیک خودرو: الزامات قابلیت اطمینان ماژول های کنترل موتور (ECU) و صفحه رادار.

تجهیزات پزشکی: چاپ دقیق قطعات الکترونیکی قابل کاشت.

بسته بندی ال ای دی: رسوب دقیق پسته ی جوش دهنده از ال ای دی کوچک/ال ای دی کوچک.
