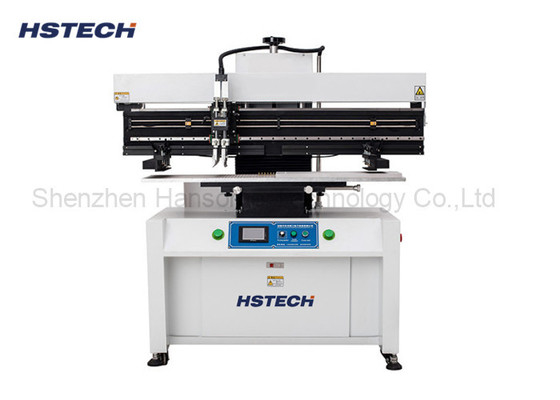

دستگاه چاپ چاپ پسته ی نوری نیمه اتوماتیک PCB با لوله ی LED 1.2 متری

نام تجاری:	HSTECH
شماره مدل:	HS-P223
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

Product Name:

Semi-auto 1.2M Screen Printer

Other Name:

Semi Automatic Solder Paste Printing Machine

Max PCB Dimension:

1200x320mm

Working Table Size:

1300x350mm

Max Frame Size:

470x370~2000x550mm

I/Ov Interface:

SMEMA

Machine Size:

1680x900x1680mm

Weight:

Around 350kg

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

50 مجموعه در ماه

توضیحات محصول

1.2 متر لوله LED PCB نیمه اتوماتیک پایش پایش چاپ ماشین

خلاصه تجهیزات

چاپگر پسته ی نيمه اتوماتیک آهنربا يك تجهیزات کلیدی برای مونتاژ PCB (بورد مدار چاپی) است.که عمدتا برای چاپ دقیق خمیر جوش در پد های PCB در خط تولید SMT (تکنولوژی نصب سطح) استفاده می شود.در مقایسه با چاپگر کاملا خودکار، نیاز به مشارکت دستی در برخی از عملیات (مانند قرار دادن PCB، تراز و غیره) دارد.

مشخصات

مدل	HS-P223
نام محصول	چاپگر نیمه اتوماتیک استنسل
حداکثر اندازه PCB	۱۲۰۰×۳۲۰ میلی متر
اندازه میز چاپ	1300x350 میلی متر
اندازه فریم استنسل	470x370~2000x550mm

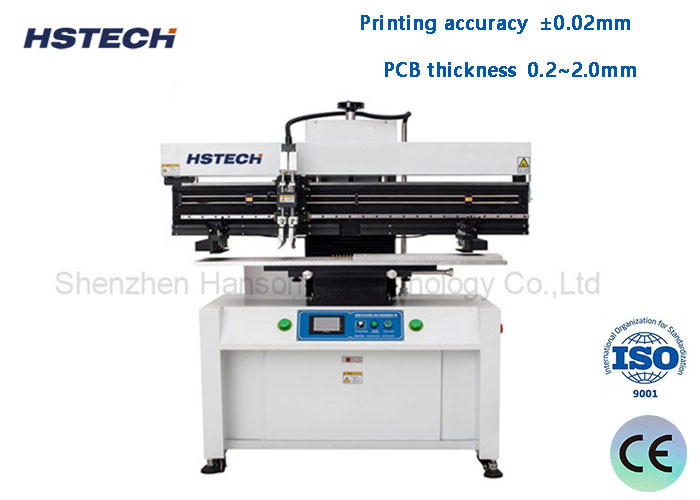

دقت چاپ	±0.02mm
ضخامت PCB	0.2~2.0mm
سرعتی که دستگاه از آن استفاده میکند	0-100mm/s
دقت تکرار	±0.02mm
منبع برق	AC220V/110V، 50/60Hz
قدرت ماشین	100 وات
فشار هوا	۵-۷ کیلوگرم/سمتی متر
اندازه ماشین	16809001680 میلی متر
وزن ماشین	حدود 350 کیلوگرم

ویژگی ها

1طراحی ویژه برای لوله LED 1.2 متر، T8 یا T5.

2، پنل کنترل صفحه لمسی، کار آسان و پایدار.

3، با استفاده از دلتای فرکانس درایو فرکانس درایو فرکانس درایو فرکانس درایو فرکانس درایو فرکانس

4، انعطاف پذیر دو تیغه معلق squeegee، sueegee می تواند تنظیم بالا و پایین به موقعیت مناسب.

5، میز چاپ کنده نیز می تواند تنظیم شود، فوم یا عقب.

6، با استفاده از سیلندر SMC، مهر موقعیت اتخاذ شکل دو طرفه ساختار مهر و موم، عملکرد خوب.

7، چاپ با دقت بالا و دقت تکرار.

8، موتور قابل برنامه ریزی کنترل سرعت جداسازی و فاصله بین squeegee، استنسیل و بستر، برای تحقق جداسازی چند روش.

9، این ماشین همچنین از چاپ چسب پشتیبانی می کند، کارایی را بهبود می بخشد و هزینه را صرفه جویی می کند.

مزیت های اصلی

عملکرد هزینه بالا: قیمت پایین تر از تجهیزات کاملا خودکار است که برای تولید دسته های کوچک و متوسط مناسب است.

انعطاف پذیری: مدل های مختلف PCB را می توان به سرعت تغییر داد (چشم و برنامه فولادی را جایگزین کنید).

دقت بهبود یافته: یکنواخت تر از چاپ دستی است و می تواند بسته های BGA / QFN را با حداقل 0.3 میلی متر مدیریت کند.

کاهش خطای انسانی: فشار و سرعت کنده ماشین آلات قابل کنترل است و ثبات بهتر از کار دستی است.
