ماشین پی سی بی اینورتر 7 میلی متری با صفحه نمایش سه رنگی

مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

نام تولید:

دستگاه اینورتر PCB

منبع تغذیه:

AC100-230V، تک فاز، max300A

سوئیچ اپتوالکترونیک:

امرون

تنظیم ارتفاع:

جام پا

نمایش:

نمایشگر 3 رنگ

گارانتی:

1 سال

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

50 مجموعه در ماه

برجسته کردن:

دستگاه اینورتر مدار چاپی 180 درجه انعطاف پذیر,تجهیزات جابجایی PCB کمربند ESD 7 میلی متری,3 رنگ صفحه نمایش PCB چرخش ماشین

ESD 7mm Belt PCB Handling Equipment

3 Color Display PCB Turnover Machine

توضیحات محصول

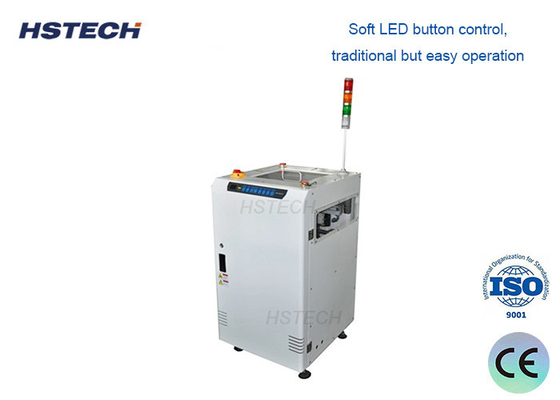

دستگاه اینورتر PCB با چرخش 180 درجه، تسمه 7 میلی‌متری ESD و نمایشگر 3 رنگ

این دستگاه اینورتر PCB خودکار، چرخش 180 درجه را انجام می‌دهد تا پردازش PCB دو رو با دقت و ایمنی را ممکن سازد. با داشتن یک نمایشگر 3 رنگ و سیستم تسمه ایمن ESD، ادغام خط تولید کارآمد را تضمین می‌کند.

مروری بر دستگاه

دستگاه اینورتر PCB یک دستگاه جابجایی مواد خودکار است که برای چرخاندن ایمن، روان و دقیق PCB ها به میزان 180 درجه از جهت رو به بالا به جهت پشت به بالا (یا بالعکس) برای پردازش کامل دو رو طراحی شده است.

کاربردهای اصلی

پردازش PCB دو رو: عملیات کامل SMT و خط مونتاژ را برای هر دو طرف بردهای مدار ممکن می‌سازد
ادغام فرآیند: تجهیزاتی را که به جهت‌گیری‌های مختلف PCB در خطوط تولید نیاز دارند، متصل می‌کند
کنترل کیفیت: بازرسی، آزمایش و بازکاری سطوح زیرین PCB را تسهیل می‌کند
عملکرد خودکار: خطرات جابجایی دستی از جمله آسیب الکترواستاتیک، ضربات فیزیکی و آلودگی را از بین می‌برد

ویژگی های کلیدی

چرخش 180 درجه PCB برای تولید دو رو
قابلیت انتخاب گام 4 موقعیتی
کنترل صفحه لمسی با PLC میتسوبیشی
سیستم نمایشگر نور وضعیت 3 رنگ
ماژول های راهنمای خطی با دقت بالا
چرخش انعطاف پذیر با ادغام پیچ توپی برای اتصال روان تجهیزات
ساخت تمام استیل ضد زنگ برای دوام و طول عمر بالا
سازگاری با ارتباطات SMEMA

مشخصات فنی

مشخصات	جزئیات
عملکرد دستگاه	اینورت کردن PCB به میزان 180 درجه
منبع تغذیه	AC100-230V، تک فاز، 50/60Hz
تسمه حمل و نقل	تسمه 7 میلی متری ESD
محدوده ابعاد PCB	(50×50) - (500×460) میلی متر
منبع هوا	4-6 بار، حداکثر 10 لیتر در دقیقه
ارتفاع حمل و نقل	900±20 میلی متر
جهت حمل و نقل	چپ به راست یا راست به چپ (اختیاری)
ضخامت PCB	حداقل 0.4 میلی متر
گام های بالا/پایین	1-4 (گام 10 میلی متری)
زمان چرخه	تقریباً 20 ثانیه
ارتباطات	SMEMA
ابعاد دستگاه	600×900×1200 میلی متر
وزن	140 کیلوگرم

مزایای کلیدی

اتوماسیون پیشرفته: عملیات تولید 24/7 مداوم و کاملاً خودکار را ممکن می سازد
تضمین کیفیت: خراش، افتادن، خم شدن و آسیب الکترواستاتیک ناشی از جابجایی دستی را از بین می برد
افزایش راندمان: سرعت چرخش به طور قابل توجهی سریعتر در مقایسه با عملکرد دستی
بهینه سازی فضا: طراحی فشرده برای چیدمان خط تولید کارآمد
انعطاف پذیری تولید: عملکرد قابل برنامه ریزی برای انطباق آسان با الزامات مختلف محصول
