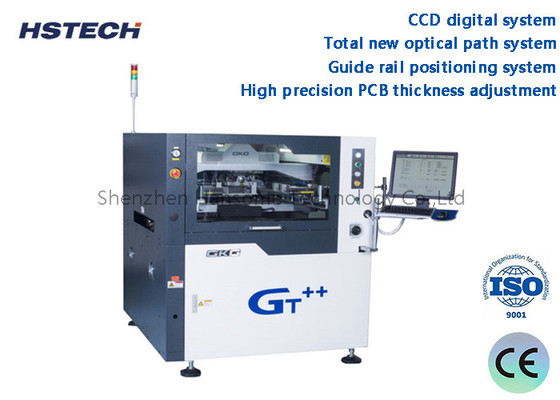

تنظیم ضخامت پی سی بی با دقت بالا سیستم دیجیتال CCD ماشین چاپ استینسل خودکار

نام تجاری:	HSTECH
شماره مدل:	HS-GT++
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه چاپ استنسیل اتوماتیک

تضمین:

1 سال

کنترل:

صفحه لمسی

برند رله:

شنایدر

سوئیچ اپتوالکترونیک:

امرون

مواد:

آلیاژ آلومینیوم

شرایط:

جدید

علامت:

SMEMA

درخواست:

سازمانی الکترونیکی

رنگ:

نقره

سیستم کنترل:

PLC

OEM/ODM:

در دسترس

مصرف برق:

200 وات

نوع:

خودکار

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

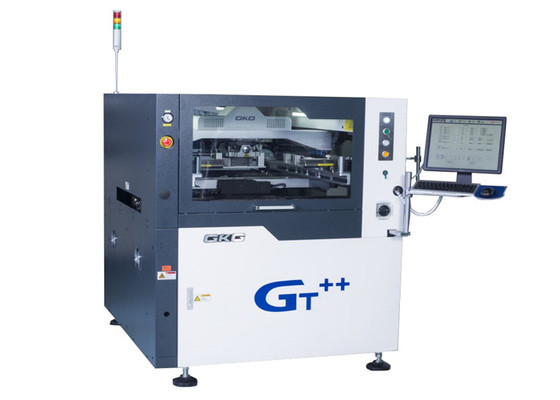

تنظیم ضخامت پی سی بی با دقت بالا سیستم دیجیتال CCD ماشین چاپ استینسل خودکار

مقدمه

دستگاه چاپ پسته ی خودکار G9+ یک دستگاه پیشرفته برای کاربرد های پیشرفته SMT است، عرض GT++ BTB تنها 2830mm است،می تواند به طور کامل الزامات فرآیند چاپ 03015 را برآورده کند.2025 ارتفاع، دقت بالا و سرعت بالا

ویژگی ها

1، سي سي دي سيستم ديجيتالي، سيستم مسیر نوري کاملا جديد، نور دايره اي يكسان و درخشش بالا از منبع نور هم محوري.اجازه می دهد تا نقطه مارت مختلف به راحتی قابل تشخیص باشد (از جمله نقطه علامت ناهموار) مانند پوشش قلع، پوشش مس، پوشش نقره ای، جوش هوا گرم، FPC و انواع مختلفی از رنگ های مختلف PCB.

2تنظیم ضخامت پی سی بی با دقت بالا، ساختار بسیار قابل اعتماد با حرکت XY پایدار. تنظیم دستی باعث می شود که انعطاف پذیری ضخامت مختلف پی سی بی آسان باشد.

3"سیستم موقعیت دهی ریل راهنما، new الگوی راهنما ریل بند جدا، برنامه ریزی انعطاف پذیر کلیمپ جانبی، خاص برای FPC، PCB warpage، انجام یک دستگاه صفحه کلیمپ منحصر به فرد.از طریق برنامه نویسی نرم افزار می تواند به طور خودکار کشش و بکشیدن PCB pickness تحت تاثیر قرار.

4، طراحی جدید و نوآورانه ساختار squeegee، اتخاذ یک سیستم جامع squeegee که افزایش ثبات و طول عمر.

5، تمیز کردن با استنسل با سرعت بالا، ساختار تمیز کردن توزیع پایین به موفقیت از ایجاد باز شدن مسدود شده جلوگیری می کند ((که همیشه علت اصلی تمیز کردن ناکارآمد است).طول محلول توزیع شده نیز می تواند به راحتی با کنترل نرم افزار تغییر کند..

6، رابط کاربری چند تابع جدید ، سادگی ، به وضوح درک ، کاربر دوستانه.

مشخصات

مدل	GT++
حداکثر اندازه PCB	۵۱۰×۵۱۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
حداکثر وزن تخته	5 کیلوگرم
ارتفاع حمل	900±40 میلی متر
شکاف لبه تخته	2.5 میلی متر
ارتفاع تخته	۲۳ میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، کنترل برنامه
روش حمل	یک مرحله
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبانی/ میز خودکار بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا
	چسباندن جانبی
	عملکرد جذب
چاپ سریع	0-20mm
حالت چاپ	یک بار/دو بار
سرعت چاپ	10-200mm/sec
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
فشار چاپ	0.5 تا 10 کیلوگرم
اندازه قاب قالب	470370mm~737737mm ((ضخامت 20-40mm)
سیستم تمیز کردن	قطرات سیستم تمیز کردن باران
	خلاء خشک و مرطوب سه حالت
	تمیز کردن جلو و عقب
CCD FOV	10x8mm
انواع علامت های اعتمادی	شکل استاندارد علامت اعتمادی
	پد
	سوراخ
سیستم دوربین	ساختار نوری بالا / پایین
	دوربین دیجیتال CCD
	تطابق الگوی هندسی

عملکرد ماشین

مدل	GT++
دقت موقعیت تکرار	±12.5um@6,CPK≥2.0
دقت چاپ	±18um@6,CPK≥2.0
زمان چرخه چاپ	<7.5 ثانیه
بر اساس سیستم تست شخص ثالث ((CTQ) تایید موقعیت چاپ واقعی پایش جوش تکرار دقت

مشخصات کل ماشین

منبع برق	AC:220±10٪،50/60HZ، 3.0KW
فشار هوا	۴ تا ۶ کیلوگرم در سانتی متر مربع
مصرف هوا	حدود 5 لیتری/دقیقه
دمای کار	-20°C تا +45°C
رطوبت کاری	30٪ تا 60٪
ابعاد ماشین(بدون چراغ برج)	1240 ((L) × 1410 ((W) × 1500 (H) mm
وزن ماشین	حدود 1100 کيلوگرم
