دستگاه جوش و جوش چاپ با دقت بالا برای 03015 0.25pitch اجزای

نام تجاری:	GKG
شماره مدل:	G9+
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

دستگاه چاپ خمیر لحیم کاری پیشرفته

نام دیگر:

دستگاه چاپ روی صفحه خودکار

اندازه PCB:

50x50~450x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

فشار هوا:

4-6 کیلوگرم بر سانتی متر مکعب

ضخامت PCB:

0.4-6 میلی متر

حداکثر وزن تخته:

5 کیلوگرم

وزن دستگاه:

1000 کیلوگرم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

چاپگر خودکار چسب جوش برای سیستم MES صنعتی 4.0

مشخصات

مدل	G9+
حداکثر اندازه PCB	450x340 میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
حداکثر وزن تخته	5 کیلوگرم
ارتفاع حمل	900±40 میلی متر
شکاف لبه تخته	2.5 میلی متر
ارتفاع تخته	15 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، کنترل برنامه
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبان/ میز دستی بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا
	چسباندن جانبی
	عملکرد جذب
چاپ سریع	0-20mm
حالت چاپ	یک بار/دو بار
سرعت چاپ	10-200mm/sec
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
فشار چاپ	0.5 تا 10 کیلوگرم
اندازه قاب قالب	470370mm~737737mm ((ضخامت 20-40mm)
سیستم تمیز کردن	قطرات سیستم تمیز کردن باران
	جذب خلاء تقویت شده
	خلاء خشک و مرطوب سه حالت
	تمیز کردن جلو و عقب
CCD FOV	10x8mm
انواع علامت های اعتمادی	شکل استاندارد علامت اعتمادی
	پد
	سوراخ
سیستم دوربین	ساختار نوری بالا / پایین
	دوربین دیجیتال CCD
	تطابق الگوی هندسی

ویژگی ها

1، سي سي دي سيستم ديجيتالي، سيستم مسیر نوري کاملا جديد، نور دايره اي يكسان و درخشش بالا از منبع نور هم محوري.اجازه می دهد تا نقطه مارت مختلف به راحتی قابل تشخیص باشد (از جمله نقطه علامت ناهموار) مانند پوشش قلع، پوشش مس، پوشش نقره ای، جوش هوا گرم، FPC و انواع مختلفی از رنگ های مختلف PCB.

2تنظیم ضخامت پی سی بی با دقت بالا، ساختار بسیار قابل اعتماد با حرکت XY پایدار. تنظیم دستی باعث می شود که انعطاف پذیری ضخامت مختلف پی سی بی آسان باشد.

3"سیستم موقعیت دهی ریل راهنما، new الگوی راهنما ریل بند جدا، برنامه ریزی انعطاف پذیر کلیمپ جانبی، خاص برای FPC، PCB warpage، انجام یک دستگاه صفحه کلیمپ منحصر به فرد.از طریق برنامه نویسی نرم افزار می تواند به طور خودکار کشش و بکشیدن PCB pickness تحت تاثیر قرار.

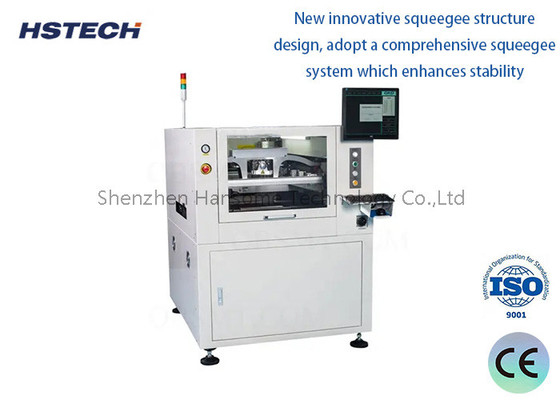

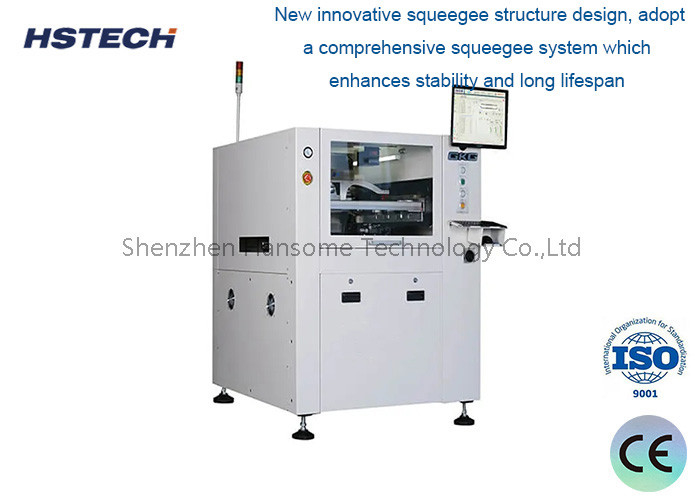

4، طراحی جدید و نوآورانه ساختار squeegee، اتخاذ یک سیستم جامع squeegee که افزایش ثبات و طول عمر.

5، تمیز کردن با استنسل با سرعت بالا، ساختار تمیز کردن توزیع پایین به موفقیت از ایجاد باز شدن مسدود شده جلوگیری می کند ((که همیشه علت اصلی تمیز کردن ناکارآمد است).طول محلول توزیع شده نیز می تواند به راحتی با کنترل نرم افزار تغییر کند..

6، رابط کاربری چند تابع جدید ، سادگی ، به وضوح درک ، کاربر دوستانه.

ما نه تنها ماشین آلات و تجهیزات SMT، بلکه بسیاری از قطعات ماشین نیز داریم. ما تامین کننده قطعات و تجهیزات ماشین SMT هستیم. مانند Feeder,Nozzle,PCB board turnover cart,SMT greaseمخلوط کننده پودر، شمارنده SMD ، حسگر لیزر ، فیلتر ، KIC پروفایلگر حرارتی ، سرو موتور و غیره
