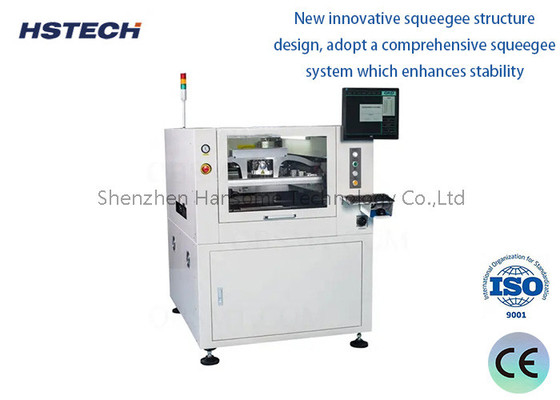

ویندوز ایکس پی / وین 7 عملکرد تصویر و سیستم نوری GKG سیستم تنظیم ویژه Jacking سیستم چاپ خودکار استنسل

نام تجاری:	GKG
شماره مدل:	GSE
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

چاپگر استنسیل اتوماتیک

نام دیگر:

دستگاه چاپ پسته ی جوش

اندازه PCB:

50x50~400x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

ضخامت PCB:

0.4 ~ 6 میلی متر

رابط I/Ov:

SMEMA

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

ویندوز ایکس پی / وین 7 عملکرد تصویر و سیستم نوری GKG سیستم تنظیم ویژه Jacking سیستم چاپ خودکار استنسل

مشخصات

مدل	GSE
اندازه ستینسل	۳۷۰×۳۷۰ میلی متر (قیمت دقیقه ای)
	737x737mm ((حجم حداکثر)
	20-40mm ((ضخامت)
حداکثر اندازه PCB	۴۰۰*۳۴۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
صفحه PCB	حداکثر 1٪ پی سی بی قطر
ارتفاع حمل	900±40 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، می تواند تنظیم شود
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبانی/ میز بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا / کلیمپ جانبی
سر چاپ	دو سر چاپی مستقل موتور شده
فشار جارو	0.5 تا 10 کیلوگرم (کنترول برنامه)
سرعت چاپ	۶-۲۰۰ میلی متر در ثانیه
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
سیستم تمیز کردن	جذب خلاء تقویت شده، خشک، مرطوب، خلاء سه حالت
CCD FOV	8x6mm
محدوده تنظیم دستگاه	X: ± 3mm، Y: ± 7 mm، θ: ± 2°
چشم انداز	نگاه به بالا / پایین ساختار نوری / CCD / هندسه الگوی مطابقت

مشخصات کل ماشین

دقت موقعیت تکرار	±0.01mm
دقت چاپ	±0.025mm
زمان چرخه	<8 ثانیه
تغییر محصول	قدیمی:<3 دقیقه، جدید:<5 دقیقه
تامین هوا	۴ تا ۶ کیلوگرم وزن در سانتی متر
منبع برق	AC:220±10٪،50/60HZ، 2.5KW
روش کنترل	PC
سیستم عملیاتی	ویندوز XP/Win7
ابعاد ماشین	1158 ((L) x 1362 ((W) x 1463 (H) mm
وزن ماشین	حدود 1000 کيلوگرم

ویژگی ها

1، GKG پلتفرم جیک تنظیم ویژه. پایدار و آسان برای تنظیم، می تواند به سرعت ارتفاع جیک پین PCB با ضخامت مختلف را تنظیم کند.

2سیستم تمیز کردن: سیستم تمیز کردن GKG مجهز به سه روش تمیز کردن: تمیز کردن خشک، تمیز کردن مرطوب، خلاء که می تواند به صورت ترکیبی استفاده شود.همچنین می تواند توسط دستی تمیز شود اگر مشتری نیازی به استفاده از تمیز کردن خودکار برای کاهش زمان تمیز کردن و بهبود بهره وری تولید ندارد. سیستم پاکسازی جدید اطمینان از تماس کامل با ستینسیل، افزایش مکش خلاء می تواند به طور موثر پاک کردن خمیر باقی مانده در شبکه،که می تواند عملکرد تمیز کردن خودکار موثر را به دست آورد. قسمت CCD و سیستم شیب c جدا شده است ، وقتی CCD کار می کند ، قسمت CCD به طور مستقل حرکت می کند تا بار سرو موتور را کاهش دهد و سرعت و دقت ماشین را بهبود بخشد.

3، تصویر و سیستم نوری با استفاده از نور حلقه ی یکنواخت و نور هم محوری درخشان با عملکرد تنظیم درخشانپس از آن تمام انواع نقاط علامت می تواند به خوبی شناخته شده (از جمله نقاط علامت خشن)با استفاده از مدل ریاضی اختراع شده GKG، می تواند دقت بالایی را تضمین کند.

4, سیستم چسبیدن قاب فولاد با قابلیت انعطاف پذیری بالا. قادر به چاپ تمام انواع قاب های صفحه نمایش اندازه و به سرعت تغییر ماژولار

خط توليد

5، با استفاده از رابط کاربری ویندوز XP/win7، با عملکرد گفتگوی خوب انسان و ماشین،و آسان برای اپراتور به سرعت آشنا با عملیات به خصوص زمانی که انجام اثر ناوبری از فایل برنامه نویسی. آسان برای تغییر رابط چینی / انگلیسی، با دفترچه کار، ثبت خطا / خود تشخیص خطا / فوری تجزیه و تحلیل خطا / آژیر نور و سایر توابع.

6، 2D تست و تجزیه و تحلیل کیفیت چاپ پاست، قادر به بررسی تغییر، پاست ناکافی، از دست رفته و پل و نقص های دیگر برای اطمینان از کیفیت چاپ.

ویندوز ایکس پی / وین 7 عملکرد تصویر و سیستم نوری GKG سیستم تنظیم ویژه Jacking سیستم چاپ خودکار استنسل 0
