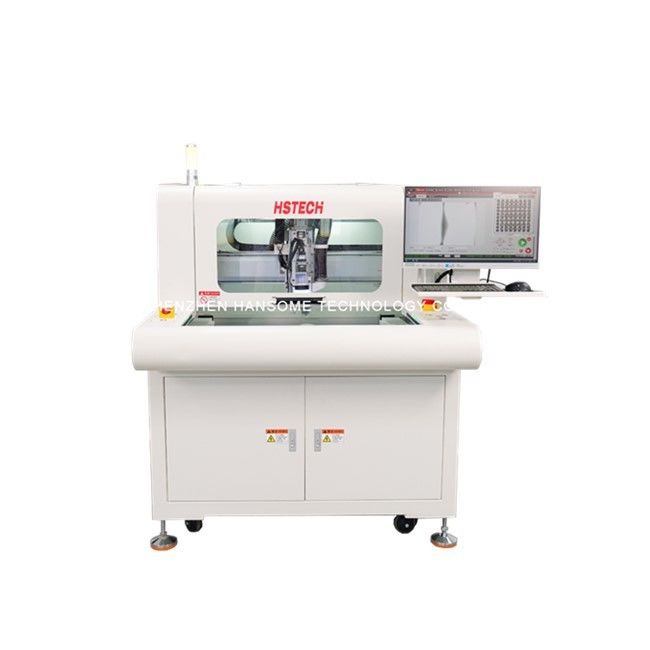

دوقلو جدول اتوماتیک Spindle Bit مسیریابی PCB Depaneling روتر ماشین

نام تجاری:	HSTECH
شماره مدل:	RT-350/RT360
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	D/P، T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	20 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه روتر جداسازی PCB

رنگ:

سفید

سکو:

دو برابر

ابزار برش:

بیت های مسیریابی

سیستم عامل:

پنجره ها

گرد و غبار جمع آوری:

گردگیر

تضمین:

1 سال

ولتاژ:

AC220V 50Hz

جزئیات بسته بندی:

بسته بندی چوبی فوم دار

قابلیت ارائه:

20 مجموعه در ماه

برجسته کردن:

ماشین روتر خودکار PCB Spindle Depaneling,ماشین روتر دو صفحه ای PCB,دستگاه روتر روتینگ بیتی PCB

Twin Table PCB Depaneling Router Machine

Bit Routing PCB Depaneling Router Machine

توضیحات محصول

دستگاه روتر دوقلو میز خودکار Spindle Bit Routing PCBA

ویژگی های اصلی
1.سیستم عملیاتی نرم افزار چینی / انگلیسی
2.تعداد برنامه نویسی دوربین با سرعت بالا با نام تجاری آلمانی Basler
3. مجهز به ابزار تغییر مسیر خودکار ((بیت)) ، تشخیص ابزار شکستن ، عملکرد اصلاح ارتفاع ابزار
4. کار دو ميز به طور مداوم برای بهبود بهره وری تولید

مشخصات

مدل ماشین	NT1مصاحب	RTمخابرات	RT۳۶۰۱	RT۳۸۰A
اندازه برش PCB	340*360MM	340*360MM	340*360MM	۳۵۰*۲۵۰ میلی متر
شیء برش	خطوط، نقاط، قوس ها، دایره ها و غیره	خطوط، نقاط، قوس ها، دایره ها و غیره	خطوط، نقاط، قوس ها، دایره ها و غیره	V-خرید، سوراخ مهر، نقطه دایره ای، و غیره
میز برش	میز دو نفره	میز دو نفره	میز دو نفره	میز دو نفره
دقت برش	±0.08MM	±0.05MM	±0.05MM	±0.05MM
دقت تکرار	±0.015MM	±0.01MM	±0.01MM	±0.01MM
حداکثر سرعت حرکت محور	محور X،Y1،Y2:1000mm/s،Z:800mm/s	محور X،Y1،Y2:1000mm/s،Z:800mm/s	محور X،Y1،Y2:1000mm/s،Z:800mm/s	محور X،Y1،Y2:1000mm/s،Z:800mm/s
اسپیندل	برند چینی	مارکهای چینی/اسپیند NSK (اختیاری)	ژاپن NSK/آلمان Sycotec	تیغه V+فندل چینی
حالت تغییر ابزار	تغییر ابزار دستی	تغییر ابزار دستی	اتوماتيك	تغییر ابزار دستی
سرعت مسیریابی پیچ	حداکثر: 60000 دور در دقیقه	حداکثر: 60000 دور در دقیقه	حداکثر: 60000 دور در دقیقه	حداکثر: 60000 دور در دقیقه
تشخیص ابزار	غرق کردن ابزار اتوماتیک، شکستن ابزار	غرق کردن ابزار اتوماتیک، شکستن ابزار	تشخیص خودکار غوطه ور شدن ابزار، شکستن ابزار و جابجایی ابزار	تشخیص خودکار غوطه ور شدن ابزار، شکستن ابزار و جابجایی ابزار
سرعت برش	5~100mm/s قابل تنظیم	5~100mm/s قابل تنظیم	5~100mm/s قابل تنظیم	5~100mm/s قابل تنظیم
ضخامت برش PCB	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM
روش برنامه ریزی	عکاسی تمام پانل، آموزش نقاشی خط	عکاسی تمام پانل، آموزش نقاشی خط	عکاسی تمام پانل، آموزش نقاشی خط	عکاسی تمام پانل، آموزش نقاشی خط
روش کنترل	کنترل دقیق محور 4 PC	کنترل محور 6 دقیق PC	کنترل محور 6 دقیق PC	کنترل محور 6 دقیق PC
موتورهای X،Y1،Y2،Z	راننده سرو مارک چینی	راننده سرو PanasonicA6	راننده سرو PanasonicA6	راننده سرو PanasonicA6
اندازه مناسب بیت های مسیریابی	0.8 ¥3.0MM	0.8 ¥3.0MM	0.8 ¥3.0MM	0.8 ¥3.0MM
منبع برق	AC220V 50/60HZ تک فاز	AC220V 50/60HZ تک فاز	AC220V 50/60HZ تک فاز	AC220V 50/60HZ تک فاز
اندازه ماشین	LWH (1180mm1180mm1350mm)	LWH (1180mm1180mm1350mm)	LWH (1180mm1180mm1350mm)	LWH (1180mm1180mm1350mm)
وزن ماشین	۸۰۰ کیلوگرم	۸۰۰ کیلوگرم	۸۰۰ کیلوگرم	۸۰۰ کیلوگرم
قدرت پاک کننده گرد و غبار	3HP	3HP	3HP	3HP
منبع برق پاک کننده گردو	AC380V 3 فاز	AC380V 3 فاز	AC380V 3 فاز	AC380V 3 فاز
اندازه بدون گرد و غبار	LWH (665mm635mm1610mm)	LWH (665mm635mm1610mm)	LWH (665mm635mm1610mm)	LWH (665mm635mm1610mm)
وزن پاک کننده گرد و غبار	۱۵۵ کیلوگرم	۱۵۵ کیلوگرم	۱۵۵ کیلوگرم	۱۵۵ کیلوگرم
روش تمیز کردن گرد و غبار	تمیز کردن قسمت بالا / پایین اندازه (اختیاری)	تمیز کردن قسمت بالا / پایین اندازه (اختیاری)	تمیز کردن قسمت بالا / پایین اندازه (اختیاری)	تمیز کردن قسمت بالا / پایین اندازه (اختیاری)

ویژگی های اصلی
1اطلاعات دستگاه

اطلاعات وضعیت ماشین را نشان می دهد، از جمله استفاده از دوربین ها، منابع نور، ابزارها و غیره

2.برنامه ی ویرایشگر
در این حالت، خط برش را می توان به سرعت و دقیق از طریق روش آموزش تصویر ویرایش کرد.

3. برنامه سیستم
در این حالت، کاربر فقط نیاز به تنظیم نقطه شروع و نقطه پایان دارد و ماشین به طور خودکار کل فرآیند برش را تکمیل می کند.

4اصلاح موقعیت
در این رابط، شما می توانید موقعیت را تنظیم کنید. هنگامی که موقعیت به دست می آید، دستگاه به طور خودکار تشخیص می دهد و متوقف می شود.

5حالت دستي
در این حالت، کاربر می تواند به صورت دستی اقدامات مختلف ماشین را کنترل کند، از جمله حرکت محور X / Y، چرخش ابزار و غیره.

6تنظیمات رو حفظ کنید
در این رابط، شما می توانید دفتر کار ماشین را مشاهده کنید، از جمله تاریخ تولید، ساعات کار، سوابق خطا و غیره.

7پارامترهای فرآیند
در این رابط، شما می توانید پارامترهای مختلف ماشین را تنظیم کنید، از جمله پارامترهای دوربین، پارامترهای منبع نور، پارامترهای ابزار و غیره.

مزایا

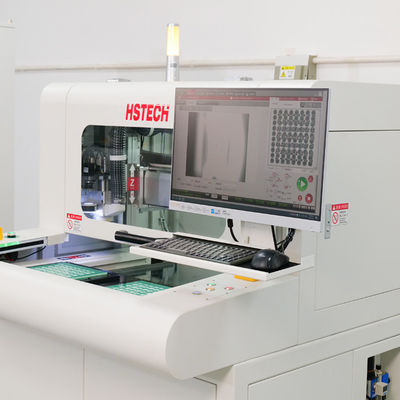

میز دوقلو از طریق دوربین سرعت بالا آلمانی برای اجرای کل تخته عکاسی سپس برنامه نویسی، کاملا متفاوت با روش برنامه نویسی سنتی.

دوقلو جدول اتوماتیک Spindle Bit مسیریابی PCB Depaneling روتر ماشین 0

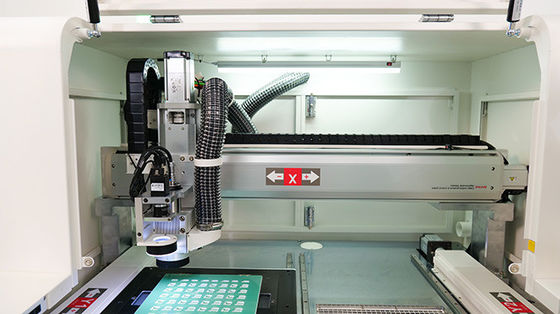

مجهز به ابزار روتینگ خودکار ((بیت) تغییر، تشخیص ابزار شکستن، عملکرد اصلاح ارتفاع ابزار.

دوقلو جدول اتوماتیک Spindle Bit مسیریابی PCB Depaneling روتر ماشین 1

عملکرد اصلاح خودکار ابزار برای جلوگیری از مشکلات انحراف ارتفاع در هنگام تغییر ابزار

دوقلو جدول اتوماتیک Spindle Bit مسیریابی PCB Depaneling روتر ماشین 2

میز دوگانه به طور مداوم کار می کند تا بهره وری ماشین را به حداکثر برساند

دوقلو جدول اتوماتیک Spindle Bit مسیریابی PCB Depaneling روتر ماشین 3

بدن ماشین و گردآورنده گرد و غبار

دوقلو جدول اتوماتیک Spindle Bit مسیریابی PCB Depaneling روتر ماشین 5
