استفاده از قطعات SMD کامل

NOZZLE SMT جدید اصلی FUJI NXT H08M استفاده برای قطعات SMD مشخصات و مدل های کامل

معرفی کنید
نوزل SMT بر روی سر پیچ نصب شده و برای برداشت پیچ های قطعات و نصب آنها بر روی صفحه مدار استفاده می شود. با کوچک شدن و تراکم بالای قطعات بر روی صفحه مدار،الزامات بالاتری برای دقت ماشین های قرار دادن قرار داده شده است، و همچنین الزامات بالاتر در مورد دقت و کیفیت نوزل های SMT.

نوزل SMT (تکنولوژی نصب سطحی) یک ابزار مهم است که در تجهیزات قرار دادن خودکار برای قطعات الکترونیکی استفاده می شود، برای انتخاب و قرار دادن قطعات الکترونیکی کوچک استفاده می شود.انواع زیادی از نوزل های SMT بر اساس نیازهای مختلف وجود دارداز جمله موارد متداول:

علاوه بر این، برخی از انواع خاص نوزل ها، مانند نوزل های چرخان، نوزل های آرنج و غیره وجود دارد که می تواند با توجه به الزامات خاص قرار دادن انتخاب و استفاده شود.لازم به ذکر است که نوزل های مختلف برای قطعات الکترونیکی با اندازه ها و اشکال مختلف مناسب هستند.انتخاب نوع مناسب نوزل برای بهره وری و کیفیت کار قرار دادن بسیار مهم است.

شکل نوزل

شکل نوزل مکش شامل سوراخ مربع، سوراخ گرد، شکاف V و غیره است. نوزل های مکش سفارشی به طور کلی نقاط مکش مسطح را بر اساس شکل ماده انتخاب می کنند.برخی از آنها به نوزل های مکش طولانی ساخته شده اند که به شکاف مواد گسترش می یابند تا آنها را به طور صاف جذب کنندبرخی از آن ها به شکل بازگشت بر اساس لبه مواد ساخته می شوند و برخی از آن ها به نقاط مکش دو طرفه ساخته می شوند. اگر انتهای آن ها صاف باشد و وسط آن ها نابرابر باشد، باید پل ساخته شود.بعضی از مواد چسبناک هستند و سخت است که خاموش شوند، پس شما نیاز به ساخت برخی از خروجی در دیوار نوزل مکش یا یک سر لاستیک.
در طول استفاده از نوزل های SMT، باید به تمیز کردن و نگهداری توجه شود تا نوزل ها بتوانند بازیافت شوند و هزینه های تولید را کاهش دهند.

قطعات مدل نوزل FUJI

H08M 3.7 نوزل

H08M 7.0 نوزل

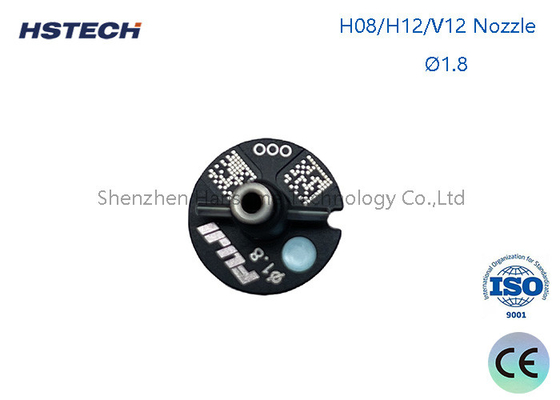

نوزل H08M 1.8

نوزل H08M 2.5

H02F 10.0G نوزل AA6NF04

H02F 7.0G نوزل AA6NE0

نوزل H02F 7.0G

دلایل اینکه چرا نوزل SMT نتوانسته است قطعات را جمع کند

(1) فشار منفی خلاء ناکافی است. هنگامی که نوزل مکش اجزای را انتخاب می کند، فشار منفی خاصی در نوزل مکش ایجاد می شود.که اجزای را به نوزل مکش جذب می کندبرای تعیین اینکه آیا اجزای گرفته شده توسط نوزل مکش غیرطبیعی هستند، روش تشخیص فشار منفی به طور کلی استفاده می شود.هنگامی که فشار منفی زمانی که مقدار سنجش سنسور در محدوده ای خاص است، دستگاه حس می کند که مکش طبیعی است، در غیر این صورت حس می کند که مکش ضعیف است.

(2) نوزل مکش پوشیده شده است. تغییر شکل، انسداد و آسیب نوزل مکش باعث فشار هوای ناکافی می شود و باعث می شود قطعه قادر به مکش نباشد. بنابراین،درجه فرسایش نوزل مکش باید به طور منظم بررسی شود و نوزل های جدی باید جایگزین شوند..

(3) تأثیر تغذیه کننده، تغذیه کننده به طور ضعیف تغذیه می کند (دسته تغذیه آسیب دیده است) ، سوراخ کمربند مواد در دسته تغذیه گیر نمی کند، اجسام خارجی زیر تغذیه کننده وجود دارد،دستبند گردنه از دست رفته است)، کمربند فشار پوشش، بهار و سایر مکانیسم های عامل ممکن است شکسته، زنگ زده و غیره باشد که ممکن است باعث شود قطعات به سمت کنار، ایستاده و یا نمی تواند جذب شود.باید بازرسی های منظم انجام شود و مشکلات باید به موقع حل شود تا از مقدار زیادی از اتلاف اجزای جلوگیری شود.

(4) تأثیر ارتفاع مکش. ارتفاع مکش ایده آل زمانی است که نوزل دستگاه قرار دادن با سطح قطعه تماس داشته باشد و سپس 0.05 میلی متر را فشار دهد.اگه عمق افت خیلی بزرگ باشهاگر حالت مکش یک قطعه خاص خوب نباشد، ارتفاع مکش را می توان کمی به سمت بالا تنظیم کرد.مثل صفر.05 میلیمتر

(5) مشکلات با مواد ورودی. مشکلات کیفی در بسته بندی قطعات تراشه ای تولید شده توسط برخی از تولید کنندگان وجود دارد. به عنوان مثال فاصله بین حفره ها بزرگ است.چسبندگی بین نوار کاغذی و فیلم پلاستیکی بسیار زیاد است، و اندازه حوضه مواد خیلی کوچک است. دلایل احتمالی برای عدم توانایی برداشت آن
