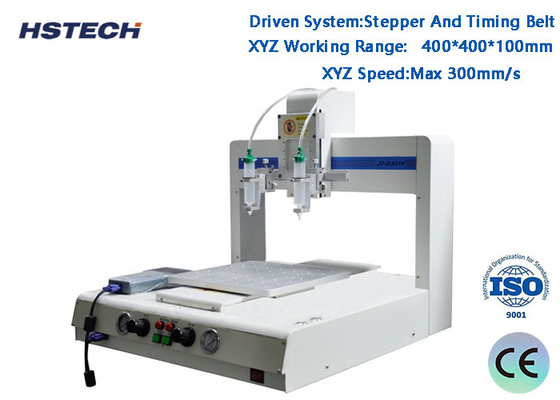

دستگاه توزیع چسب 4 محور با سرعت بالا و کمربند تایمر با عملکرد صفحه نمایش LCD

نام تجاری:	HSTECH
شماره مدل:	HS-D441
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه توزیع چسب 4 محور

سیستم رانده:

استپر و تسمه تایم

محدوده کاری XYZ:

400*400*100 میلی متر

سرعت XYZ:

حداکثر 300 میلی متر بر ثانیه

دقت تکرار:

± 0.02 میلی متر

تضمین:

1 سال

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

50 مجموعه در ماه

توضیحات محصول

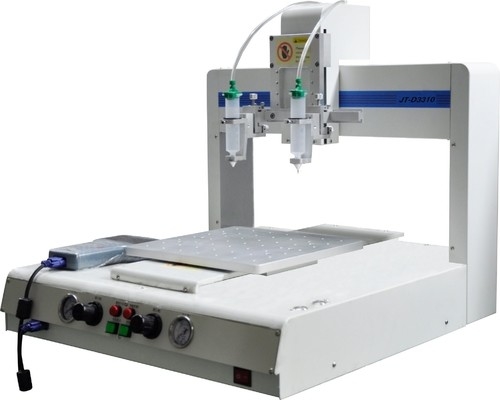

دستگاه توزیع چسب 4 محور با سرعت بالا و کمربند تایمر با عملکرد صفحه نمایش LCD

مقدمه به دستگاه توزیع SMT

دستگاه توزیع چسب: دستگاه توزیع چسب، همچنین به عنوان اپلیکیشن چسب، دستگاه توزیع چسب، دستگاه توزیع چسب و غیره شناخته می شود.یک ماشین اتوماتیک است که در کنترل مایع و قطره زدن و پوشش مایع بر روی سطح محصول یا داخل محصول تخصص دارددستگاه توزیع به طور عمده برای نشان دادن دقیق، تزریق، استفاده و قطره زدن چسب، رنگ و سایر مایعات در فرآیند تولید به موقعیت دقیق هر محصول استفاده می شود.می توان ازش برای تشخیص نقاط استفاده کرد، خط ها، شکل های دایره ای یا قوس.

طبقه بندی دستگاه های تزریق
1بر اساس طبقه بندی حالت عملکرد، می توان آن را به: تجهیزات توزیع دستی، تجهیزات توزیع نیمه خودکار و تجهیزات توزیع کاملا خودکار تقسیم کرد.

2بر اساس چسب ، می توان آن را به: تجهیزات توزیع مایع تک ، تجهیزات توزیع مایع دوگانه ، تجهیزات توزیع چند جزء و غیره تقسیم کرد.

3بر اساس طبقه بندی، می توان آن را به زیر تقسیم کرد: تجهیزات توزیع رشته، تجهیزات توزیع بلندگو، تجهیزات توزیع دکمه تلفن همراه، تجهیزات توزیع پیچ، پاک کننده بوردی,و غیره

4بر اساس ویژگی های چسب، می توان آن را به: تجهیزات توزیع چسب سیلیکون، تجهیزات توزیع چسب UV و تجهیزات توزیع چسب قرمز SMT تقسیم کرد.

5بر اساس تعداد محورهای کنترل، می توان آن را به: تجهیزات توزیع دو محور، تجهیزات توزیع سه محور، تجهیزات توزیع چهار محور و غیره تقسیم کرد.

ویژگی ماشین

1. عملکرد صفحه نمایش LCD کامپیوتر PC، آسان برای برنامه ریزی، آسان برای یادگیری و درک
2. آن را از توابع نقاط ترسیم، خطوط، چهره، قوس ها، دایره ها، و به طور مداوم tween منحنی نامنظم برای تحقق هر مسیر مسیر 3D غیر مسطح؛
3اندازه چسب، سرعت چسب، زمان توزیع و زمان توقف چسب را می توان پارامتر کرد.
4. با کنترل کننده توزیع خاص، خروجی چسب پایدار است، چسب تمیز است و چسب نشت نمی کند
5. به سرعت نقاط، خطوط و دایره ها را در دیوار داخلی، بیرونی، سطح عمودی، شکاف و سطح کروی محصول بکشید.
6با توجه به نیازهای مشتریان، می تواند با لوازم جانبی، تفنگ های چسب، کنترل کننده ها، دستگاه های کنترل گرما و غیره مجهز شود.
7. دستگاه توزیع 1-4 سر اختیاری ، چندین تفنگ چسب در همان زمان برای دو برابر کارایی کار
8. این نرم افزار دارای توابع مانند نمایش منطقه ای، عملیات چرخش ترجمه و غیره است.
9استفاده از شتاب و کاهش سرعت تراپیزیودال، پیش نمایش سرعت، مداخله خط میکرو و سایر فن آوری ها
10. تنظیمات بالاسرعت، موتور گام به گام ژاپنی کم سر و صدا با موقعیت دقیق، پاسخ سریع، عملکرد پایدار و عمر طولانی.

دستگاه پخش چطور کار مي کنه؟

اصل کار دستگاه تزریق این است که هوا فشرده به بطری چسب (شرنج) وارد می شود و چسب به لوله تزریق متصل به اتاق پیستون فشار داده می شود.وقتی پیستون روی ضربه بالا استوقتی پیستون به سمت پایین فشار می آورد، چسب از دهان سوزن بیرون می آید.مقدار چسب قطره شده توسط فاصله از حرکت پایین پیستون تعیین می شود، که می تواند به صورت دستی تنظیم شود یا از طریق برنامه نویسی کنترل شود.

مشخصات

مدل	HS-D441
منبع برق	110V/220V 50-60Hz 350W
نسبت مخلوط گلو	11-10:1/تخصیص پذیر
سرعت توزیع	10- 150g/5s ((بر اساس نسبت چسب 1: 1)
دقت توزیع	مقدار چسب ± 1٪، نسبت چسب ± 1٪
محدوده کاری X/Y/Z	۴۰۰۴۰۰۱۰۰ میلی متر ((محور Z می تواند چرخش کند)
سرعت XYZ	حداکثر 300mm/s
سیستم درایو	موتور مرحله ای + کمربند زمان بندی
تکرار	±0.02mm
الگوی	خطوط، دایره ها، قوس ها، مسیرهای پیوسته، مداخله خطی سه بعدی
دقيقي در تهيه آب	مقدار ± 1٪ نسبت: ± 1٪
برنامه نویسی	معلق آموزش
کنترل	PLC
عملکرد ضد نشت	دریچه با دستگاه خلاء
پشتیبانی از اسناد	CAD، CorelDRAW
وزن	۴۰ کیلوگرم
ابعاد ((LWH)	۶۱۶۶۸۵۶۴۵ میلی متر
