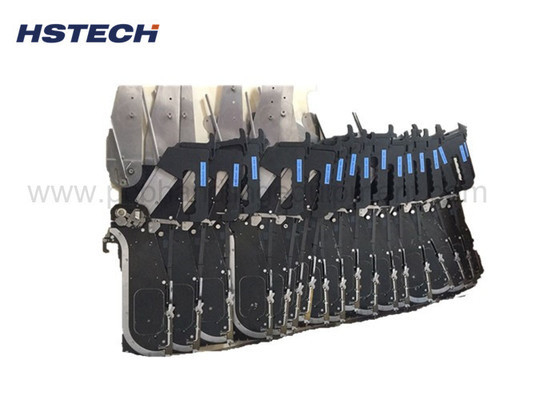

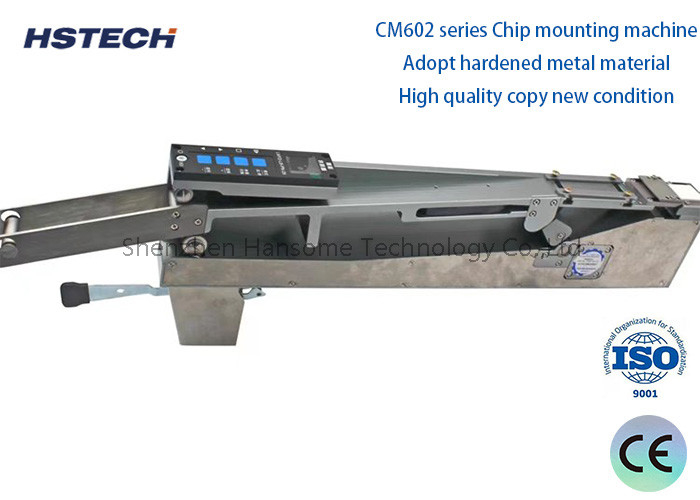

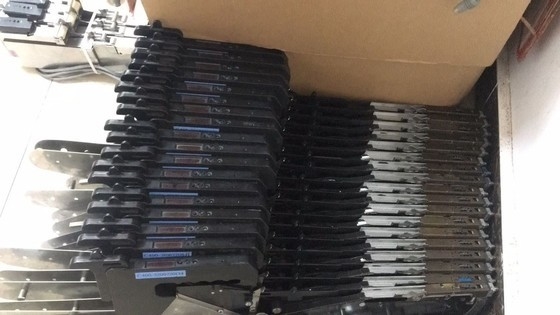

پاناسونیک NPM SMT Feeder KXFW1KS9A00 برای CM402/CM602 Pick And Place Machine

پاناسونیک NPM SMT Feeder KXFW1KS9A00 برای CM402/CM602 Pick And Place Machine

معرفی کنید

SMT Feeder، عملکرد آن نصب قطعات پچ SMD بر روی فیدر است و فیدر قطعات را برای دستگاه قرار دادن برای قرار دادن فراهم می کند.

طبقه بندی فیدر SMT

1. فیدر کمربند رایج ترین نوع فیدر تراشه نصب شده است.

روش های ساخت سنتی شامل نوع چرخ، نوع پنجه، نوع پنوماتیک و نوع الکتریکی چند فاصله است.حالا به نوع الکتریکی با دقت بالا و نوع الکتریکی با دقت بالا تبدیل شده استدر مقایسه با روش ساختار سنتی، دقت انتقال بالاتر است، سرعت تغذیه سریعتر است، ساختار جمع و جور تر است، عملکرد پایدارتر است،و بهره وری تولید به شدت بهبود می یابد.

در حال حاضر، اکثر دستگاه های نصب داخلی و وارداتی از تغذیه کننده های پنوماتیک استفاده می کنند و برخی از ماشین های قرار دادن وارداتی از تغذیه کننده های الکتریکی استفاده می کنند. عرض های اساسی مواد نوار شامل: 8mm، 12mm، 16mm، 24mm،32 میلی متر، 44mm و 52mm. پیچ ها شامل 2mm، 4mm، 8mm، 12mm و 16mm است. قطر رول شامل 7in و 13in است.

2. خورنده سینی، خورنده بشقاب

آن را می توان به ساختار تک لایه و ساختار چند لایه تقسیم کرد. تغذیه کننده پالت تک لایه به طور مستقیم بر روی قاب تغذیه کننده ماشین قرار دادن نصب شده و چندین اسلات را اشغال می کند.مناسب برای موقعیت هایی است که مواد پالت زیادی وجود ندارد; چند لایه تغذیه پالت ها سینی حمل کننده خودکار چند لایه ای برای مواد تجهیزات فضای کمی را اشغال می کند و دارای ساختار فشرده است.مناسب برای موقعیت هایی است که مقدار زیادی از مواد پالت وجود داردبیشتر اجزای روی سینی، اجزای مختلف مدار یکپارچه IC هستند.

هنگام استفاده از مواد نوع پالت، باید مراقب نگه داشتن اجزای در معرض در گوشه های بزرگ لوله برای جلوگیری از آسیب به خواص مکانیکی و الکتریکی در طول حمل و نقل و استفاده باشد.هنگام استفاده از TQFP، PQFP، BGA، TSOP و SSOPs در پالت، اندازه پالت می تواند به 150mmx330.2mm و ارتفاع 25.4mm برسد.خوراک سینی نه تنها می تواند برای برداشت اجزای ماشین قرار دادن استفاده شود، اما همچنین می تواند به عنوان یک ایستگاه زباله برای قطعات ارزشمند استفاده شود.

3. خورنده لوله

تغذیه کننده های لوله ای معمولاً از تغذیه کننده های ارتعاش استفاده می کنند تا اطمینان حاصل شود که اجزای لوله همچنان به موقعیت برداشت سر پچ وارد می شوند. به طور کلی ، PLCC و SOIC به این روش تغذیه می شوند.تغذیه لوله ای دارای ویژگی های حفاظت خوب برای پین های قطعات است، ثبات و استاندارد سازی ضعیف و بهره وری پایین تولید.

4. خورنده جعبه مواد فراوانی (خورنده لرزش)

تغذیه کننده جعبه ی انبوه، که به عنوان تغذیه کننده ی لرزش نیز شناخته می شود، با بارگذاری آزاد اجزای موجود در جعبه یا کیسه ی پلاستیکی شکل گرفته کار می کند.و سپس تغذیه اجزای در ردیف با استفاده از یک تغذیه لرزش یا لوله تغذیه. دستگاه SMT، این روش معمولا برای MELF و قطعات نیمه رسان کوچک استفاده می شود. این تنها برای قطعات مستطیل و استوانه ای غیر قطبی مناسب است، اما برای قطعات قطبی نیست.ویژگی ها: تغذیه های لرزش نسبتا گران هستند.

مشخصات

قطعات دیگر پاناسونیک

نوزل 110 شماره قطعه: KXFX03DGA00
نوزل 115A شماره قطعه: KXFX037NA00
نوزل 120 شماره قطعه: KXFX0384A00
نوزل 130 شماره قطعه: KXFX0385A00
نوزل 140 شماره قطعه: KXFX0386A00
نوزل 1001 شماره قطعه: KXFX037SA00
نوزل 1002 شماره قطعه: KXFX037TA00
نوزل 110S شماره قطعه: N610017371AC
نوزل 115AS شماره بخش: N610017372AC
نوزل 120S شماره قطعه: N610017373AC
نوزل 130S شماره بخش: N610017375AC
نوزل 140S شماره قطعه: KXFX0386A00
نوزل 205S شماره قطعه: N610017370AC
نوزل 225CS شماره قطعه: N610040786AA
نوزل 226CS شماره قطعه: N610040787AA
نوزل 230CS شماره قطعه: N610040788AA
نوزل 235CS شماره بخش: N610043815AA
نوزل 240CS شماره قطعه: N610040853AA
نوزل 225C شماره قطعه: N610040782AA
نوزل 226C شماره قطعه: N610040783AA
نوزل 230C شماره قطعه: N610040784AA
نوزل 235C شماره قسمت: N610043814AA
نوزل 240C شماره قطعه: N610062681AA
1. 8mm نوار تغذیه: KXFW1KS5A00
2.12/16mm نوار تغذیه KXFW1KS6A00
3. 24/32mm نوار تغذیه KXFW1KS7AOO
4. 44/56mm نوار تغذیه KXFW1KS8AOO
