جزئیات محصولات

خونه محصولات

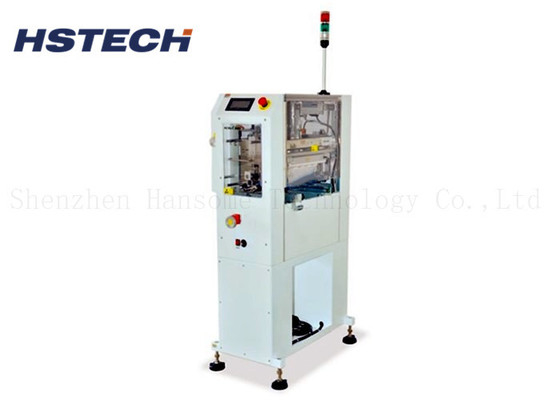

سیگنال و پاکسازی PCB دو طرفه تجهیزات تمیز کردن SMT پاک کننده خاک سطح PCB با برس ESD

نام تجاری:	HSTECH
شماره مدل:	HS-330BC
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

پاک کننده گرد و غبار سطح PCB

نام دیگر:

براش سطح PCB

منبع برق:

AC100-240V، 50/60Hz

ضخامت PCB:

0.5 تا 3.2 میلی متر

قلم مو:

ESD

گردگیر:

آره

نوار باد یونی:

Keyence (برند ژاپنی)

تضمین:

1 سال

جزئیات بسته بندی:

بسته کارتن

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

سیگنال و پاکسازی PCB دو طرفه تجهیزات تمیز کردن SMT پاک کننده گرد و غبار سطح PCB با برس ESD

مقدمه

این ماشین یک ماشین تمیز کردن خودکار PCB در خط تولید SMT است ، برای تمیز کردن گرد و غبار ، استاتیک و سایر کثافت ها در سطح PCB استفاده می شود.

دستگاهي که بين پي سي بي بارگيري و چاپگر صفحه نما استفاده مي شود، قبل از تجهیزات پوشش سازي هم استفاده مي شود.چون قبل از جوشکاری PCB را تمیز می کند، به طوری که نقص در طول و بعد از جوش از قبل از بین می رود.

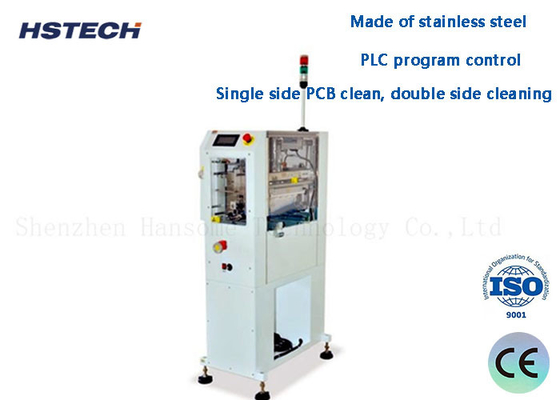

ویژگی ها

1، کل دستگاه از فولاد ضد زنگ ساخته شده

2کنترل برنامه PLC

3، دو تا نوار باد آيوني برند Keyence ((ionizer) ، دو تا رولر استيكر، يک تا رولر چسبي براي کل فرآیند تمیز کردن ترکیب شده

4، استفاده از آیونیزر برای تمیز کردن الکترو استاتیک بر روی PCB.

5، رول چسب و رول برچسب با هم کار می کنند تا گرد و غبار را تمیز کنند.

6، تمیز کردن در خط، ماشین رو به رو PCB بارگیری است، ماشین رو به رو پایین صفحه نمایش چاپگر است.

7، طراحی کشش برای تغییر آسان رول های چسب و نگهداری.

8، دستگاه استاندارد یک طرف PCB پاک است، فرآیند تمیز کردن دو طرفی اختیاری است.

9، تنظیم دستی عرض PCB، تنظیم خودکار بر اساس درخواست مشتری در دسترس است.

9، سيگنال SMEMA سازگار است

مشخصات

مدل	HS-330BC	HS-460BC
ابعاد PCB	(5050) ~ ((460330)	(5050) ~ ((530460)
ابعاد ماشین	5559001350	55510301350
وزن	۹۰ کیلوگرم	110 کیلوگرم

ضخامت PCB	0.5 ~ 3.2mm
منبع برق	AC100 ~ 230V، تک فاز، 300A
تامین هوا	0.4 ~ 0.6Mpa
برس ESD	1 درصد برتر
رولر برچسب پاک کننده گرد و غبار	2 درصد برتر
رولر چسب	1 درصد برتر
دستگاه خلاء	۱ درصد
برند لوله باد یون (ionizer)	دو تا از بهترین کیفیت برند Keyence از ژاپن
اگر با جمع آوری گرد و غبار	آره
تنظیم ریل ناقل	چرخ چرخ
ریل ثابت	جلو ثابت شده
سرعت حمل	0~9m/min، قابل تنظیم
ارتفاع حمل	استاندارد 900±20mm
مسیر	L به R، یا R به L، اختیاری
زمان چرخه	حدود 8s
سیگنال	اسمیا

چرا به ماشین تمیز کردن PCB نیاز داری؟

PCB هنگام خروج از کارخانه به طور دقیق تمیز نشده بود و مقدار زیادی خاشاک و گرد و غبار بر روی سطح PCB، لبه ها، سوراخ ها و غیره باقی مانده بود.
PCB به راحتی در طول پردازش برق ایستاتیک تولید می کند که می تواند به راحتی باعث آسیب استاتیک شود یا گرد و غبار را در طول فرآیند SMT جذب کند.
مواد خارجی مانند گرد و غبار می توانند باعث چاپ ضعیف و جوش ضعیف مانند جوش مجازی، جوش خالی، انحراف قطعات و انحراف شوند.تمیز کردن PCB می تواند از تولید محصولات معیوب جلوگیری و کاهش دهد، بهبود کیفیت و دستیابی به هدف افزایش قابلیت اطمینان محصول.

نقشه کاری

SMT Production Inline PCB Surface Dust Static Electricity Cleaner Equipment 0

SMT Production Inline PCB Surface Dust Static Electricity Cleaner Equipment 1

SMT Production Inline PCB Surface Dust Static Electricity Cleaner Equipment 2
