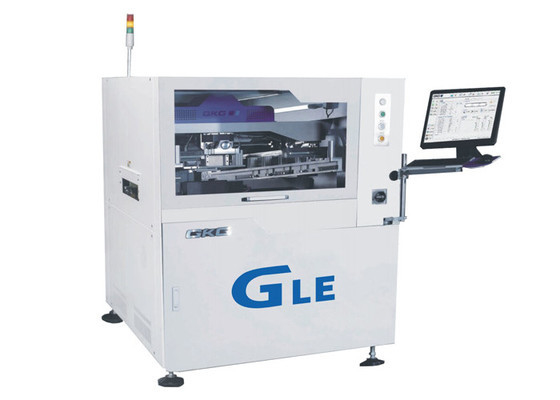

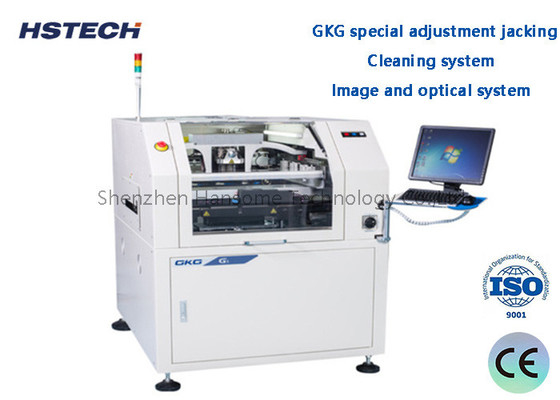

چاپگر استنسل خودکار دو بعدی با صفحه لمسی با استفاده از ویندوز ایکس پی / وین 7 برای مونتاژ الکترونیکی

چاپگر استنسل خودکار دو بعدی با صفحه لمسی با استفاده از ویندوز ایکس پی / وین 7 برای مونتاژ الکترونیکی

مقدمه

چاپگر استنسل خودکار یک تجهیزات کارآمد است که برای استفاده از پسته ی جوش بر روی صفحه های مداری چاپی (PCB) استفاده می شود.این یکی از تجهیزات کلیدی در فرآیند مونتاژ SMT است. از آن برای استفاده دقیق از پسته ی سولدر بر روی پد های PCB برای دستیابی به سولدر شدن اجزای و PCB در فرآیند پچ بعدی استفاده می شود.

معرفی ماشین های چاپ خودکار استنسیل

ساختار تجهیزات: دستگاه های چاپ خودکار استنسیل معمولا از اجزای اصلی زیر تشکیل شده اند:

میز کار:برای پشتیبانی و قرار دادن PCB استفاده می شود.
دستگاه تثبيت شبكه هاي فولادي:که براي درست کردن شبكه فولادي استفاده ميشه.
سر چاپ:مسئول اعمال پسته ی جوش به طور مساوی روی پد های PCB است.
سیستم دید:برای کمک به موقعیت و کالیبراسیون موقعیت چاپ استفاده می شود.

اصل کار

آماده سازی: PCB را بر روی میز کار قرار دهید و آن را با توجه به اندازه PCB و علامت های موقعیت تنظیم و موقعیت دهید.
آماده سازی استنسل: استنسل را به تکیه استنسل متصل کنید و مطمئن شوید که با PCB هم تراز شده است.

موقعیت گذاری و کالیبراسیون: استفاده از یک سیستم بینایی برای موقعیت گذاری و کالیبراسیون PCB و ستینسیل برای اطمینان از دقت و دقت چاپ.

استفاده از چسب جوش: چاپگر استنسیل خودکار را راه اندازی کنید، سر چاپ، چسب جوش را به طور مساوی بر روی استنسیل اعمال می کند.و سپس پسته ی پُر شده را از طریق بازیهای استنسیل می خراشد تا بتواند به طور دقیق بر روی پد های PCB اعمال شود..
تخلیه PCB: پس از اتمام چاپ، PCB پوشش داده شده با خمیر جوش را از میز کار خارج کنید.

توابع و ویژگی ها

1دقت بالا و تکرار پذیری: دستگاه چاپ خودکار استنسیل دارای یک سر چاپ با دقت بالا و یک سیستم دید دقیق است.که می تواند حتی استفاده از خمیر جوش بر روی پد ها و نتایج چاپ بسیار سازگار را به دست آورد.

2تنظیم سریع و سازگاری: چاپگرهای خودکار استنسیل معمولا دارای تنظیم سریع و عملکرد تنظیم خودکار هستند که می توانند با اندازه ها و انواع مختلف PCB سازگار شوند.همچنین الزامات مختلف ضخامت خمیر جوش.

3. موقعیت یابی با کمک دید: Automatic stencil printing machines equipped with vision systems can detect and calibrate in real time during the printing process through image processing and auxiliary positioning functions to ensure the accuracy of the printing position.

4بهره وری تولید بالا: در مقایسه با چاپ نیمه خودکار یا دستی، دستگاه های چاپ استنسیل خودکار می توانند فرآیند چاپ سریع و مداوم را به دست آورند، بهره وری تولید را بهبود بخشند،و کاهش زمان کار دستی و هزینه های نیروی کار.

مشخصات
