تجهیزات پاکسازی صفحه PCB با قدرت پنوماتیک V Cut PCB Depanelizer با برش دو لبه خطی

تجهیزات پاکسازی صفحه PCB با قدرت پنوماتیک V Cut PCB Depanelizer با برش دو لبه خطی

معرفی کنید
PCB depaneler یک دستگاه است که برای تقسیم صفحه های مداری چاپی بزرگ (PCB) به پانل های جداگانه با اندازه های کوچکتر استفاده می شود. این یک ابزار مهم در فرآیند تولید الکترونیک است.استفاده می شود برای جدا کردن کل صفحه PCB به صفحه های مدار جداگانه که می تواند برای مونتاژ استفاده شود.

ویژگی ها و عملکردها:

1روش برش:ماشین های PCB Dapanel از روش های برش مختلف استفاده می کنند. روش های رایج شامل تیغه های برش، تیغه های اره، چاقوهای V، برش لیزر و غیره است. روش برش خاص به ماده بستگی دارد،ضخامت و الزامات صفحه PCB.

2. کار خودکار:دستگاه های تقسیم صفحه معمولا دارای توابع عملیاتی خودکار هستند، از جمله تغذیه خودکار، موقعیت، برش و تخلیه، برای بهبود بهره وری تولید و راحتی عملیاتی.

3موقعیت و تراز:پیشرانه های PCB معمولاً مجهز به سیستم های موقعیت و تراز هستند تا موقعیت و زاویه برش دقیق را تضمین کنند. این می تواند از طریق تشخیص تصویر حاصل شود ،سنسورها یا قفل مکانیکی.

4دقت برش:از آنجا که ممکن است قطعات کوچک ، خطوط و پد ها در PCB وجود داشته باشد ، تقسیم کننده باید قابلیت برش دقیق بالایی داشته باشد تا کیفیت صفحه مدار تقسیم شده را تضمین کند.

5کنترل PLC:ماشین های تقسیم صفحه معمولاً توسط یک سیستم کنترل منطقی قابل برنامه ریزی (PLC) کار می کنند و کنترل می شوند که می توانند بر اساس نیاز برنامه ریزی شوند تا برش اندازه ها و اشکال مختلف را به دست آورند.

6سرعت برش:سرعت برش تقسیم کننده معمولا قابل تنظیم است و می تواند در صورت لزوم برای دستیابی به کارایی تولید بهینه تنظیم شود.

7حفاظت از ایمنی:به منظور اطمینان از ایمنی اپراتورها، دیفانیلرهای PCB معمولاً مجهز به دستگاه های ایمنی مانند پوشش های محافظ، دکمه های توقف اضطراری و سنسورهای ایمنی هستند.

ویژگی ها

1، برش دو تیغه خطی، مناسب برای SMD صفحه نازک، صفحه آلومینیوم، و تمام انواع تخت ضخامت، محدوده برش کمتر از 2 میلی متر، بدون مشکل ایمنی.
2، فشار داخلی را کمتر از 500uE کاهش دهید، اجزای را از آسیب محافظت کنید.
3،بدون برش با اصطکاک ،بدون بقایای فلزی تیغه
4، قدرت پنوماتیک، بدون فشار برش
5، هر دو تیغه بالا و پایین می تواند تنظیم شود، از دکمه برای تنظیم شکاف بر اساس ضخامت pcb استفاده کنید، ضخامت V-groove را تنظیم کنید.

مشخصات

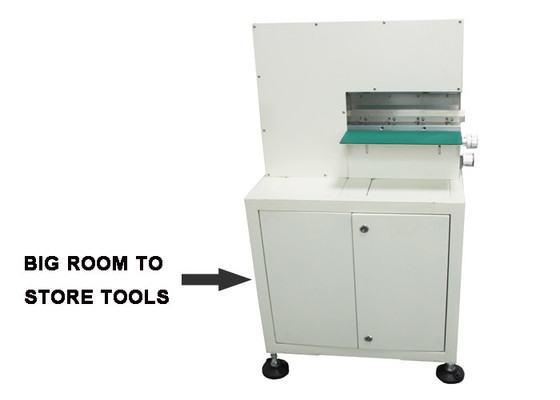

طراحی ویژه با اتاق بزرگ می تواند بسیاری از ابزار ذخیره شود

کنتر و سایز بزرگ سیلانگر هوا
