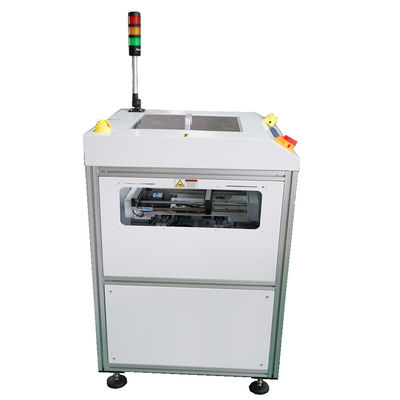

نرم و موازی پی سی بی چرخش ناقل تجهیزات PCB دستکاری با نرم LED دکمه کنترل

نرم و موازی پی سی بی چرخش ناقل تجهیزات PCB دستکاری با نرم LED دکمه کنترل

معرفی کنید
کانویر چرخش PCB یک دستگاه است که در فرآیند تولید الکترونیک به عنوان یک سیستم حمل و نقل برای چرخش یا چرخش صفحه های مدار چاپی (PCB) در خط تولید استفاده می شود.اغلب در خطوط تولید سطح نصب (SMT) استفاده می شود تا تغییرات جهت PCB یا تغییرات موقعیت بین مراحل مختلف فرآیند را امکان پذیر کند.

عملکرد اصلی کانویر چرخش PCB این است که PCB را از یک جهت یا موقعیت به سمت دیگر منتقل کند تا با الزامات مراحل فرآیند بعدی سازگار شود.

عملکرد فلیپ: PCB Turn Conveyor می تواند PCB را از یک طرف به طرف دیگر برای مونتاژ دو طرفه در طول فرآیند SMT فلیپ کند. با انتقال PCB به دستگاه فلیپ و سپس چرخش یا فلیپ آن،مطمئن شوید که اجزای طرف دیگر نصب شده یا جوش داده شده اند..
عملکرد چرخش: گاهی اوقات لازم است که PCB را از یک جهت به سمت دیگر چرخش دهید تا با تجهیزات یا ماشین های فرآیند بعدی رابط شود.PCB Turn Conveyor می تواند عملکرد چرخش سریع و دقیق را برای اطمینان از تراز صحیح PCB در خط تولید به دست آورد.
خطوط اتصال: PCB Turn Conveyor معمولاً با سایر تجهیزات یا سیستم های حمل و نقل برای دستیابی به حمل و نقل بی سیم PCB متصل می شود.این می تواند با تجهیزات قبل و بعد از تولید مطابقت داشته باشد تا جریان صاف PCB در خط تولید را تضمین کند.


ویژگی ها

1، تغییر جهت جریان PCB در 90،180،270 درجه

2، انتخاب ریل ثابت بر اساس نیاز مشتری.

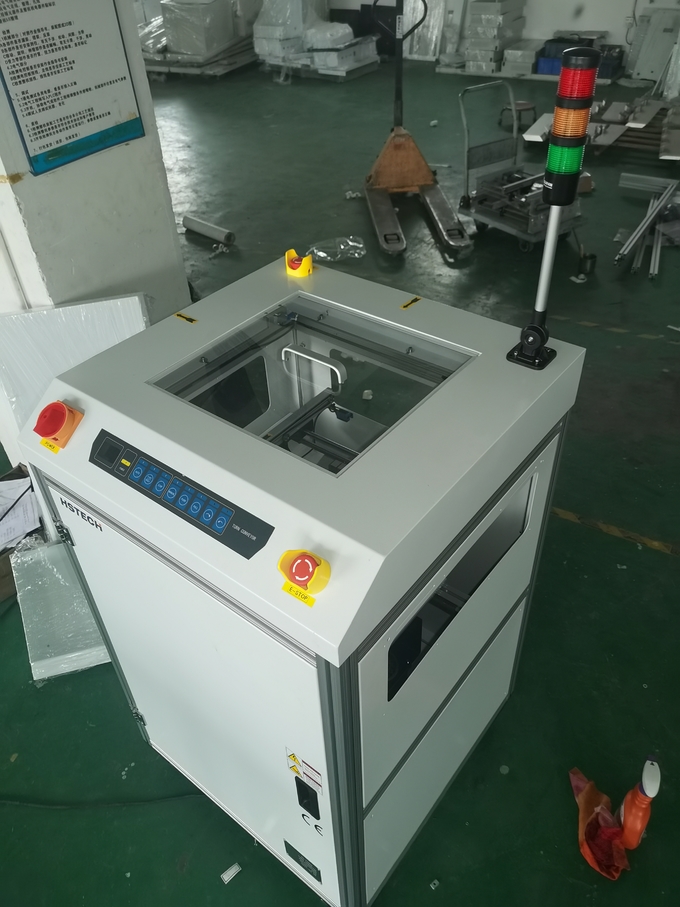

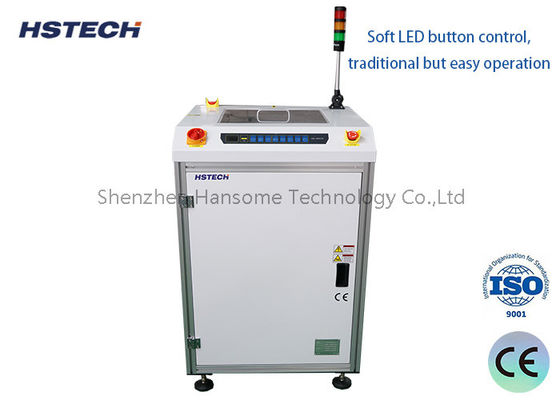

3، کنترل دکمه LED نرم، عملکرد سنتی اما آسان.

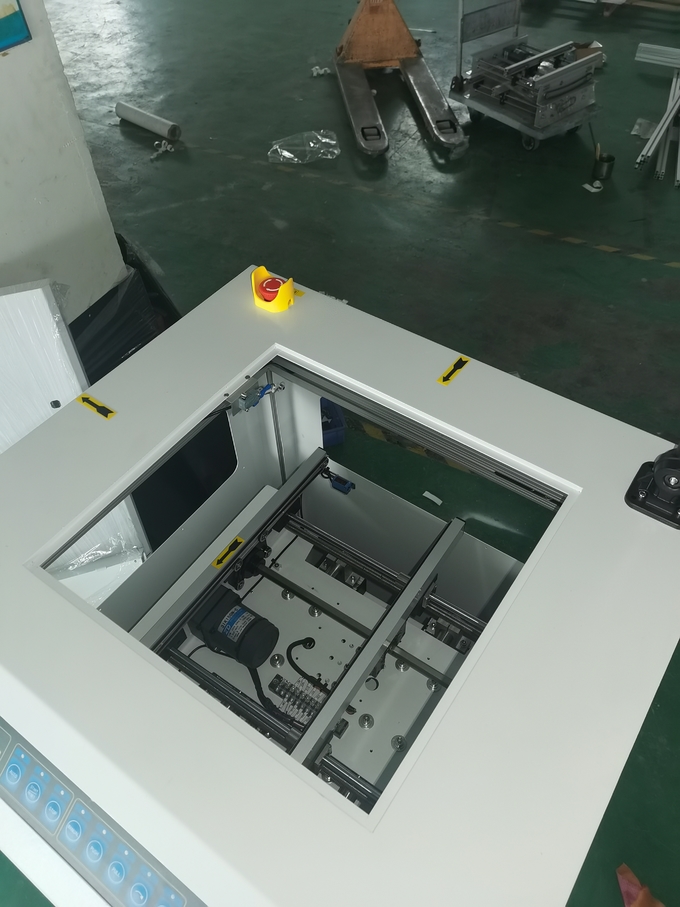

4، پوشش شفاف ایمنی سمت بالا، عملیات می تواند کل فرآیند کار را تماشا کند.

5، طراحی بسته با محدود کننده چرخش ساخته شده تضمین سطح بالایی از ایمنی.

6، راهنمای خطی Hiwin و پیچ سرب برای انجام چرخش صاف و دقیق.

7، به حداقل رساندن شکاف انتقال بین ناقلات.

8، جریان ترافیک PCB می تواند سفارشی شود.

8، تنظیم عرض صاف و موازی ((شلوار سرب).

9،SMEMA سازگار است

مشخصات

درخواست

کانویر چرخش برای انتقال PCB ها در اطراف گوشه ها برای جریان مداوم فرآیند استفاده می شود. در گردش ساعت یا ضد ساعت در دسترس است. این واحد برای هدایت PCB ها در یک خط تولید استفاده می شود.
PCB پذیرفته می شود و به انتهای ریل ها منتقل می شود. واگن به جلو حرکت می کند و سپس 90 درجه می چرخد. واگن به جلو حرکت می کند تا با فرآیند بعدی برای تحویل PCB هماهنگ شود.بعد از انتقال، کالسکه به خونه برمیگرده تا PCB دیگه ای رو درخواست کنه

درباره بسته بندی
