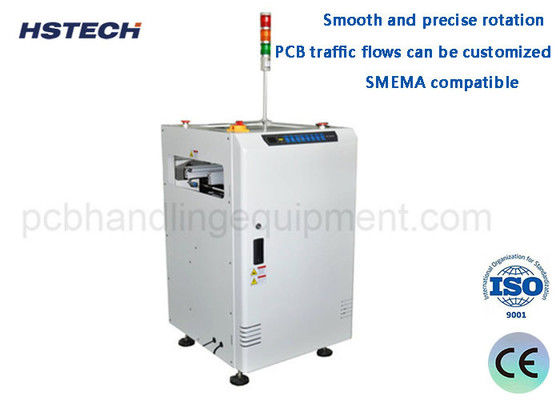

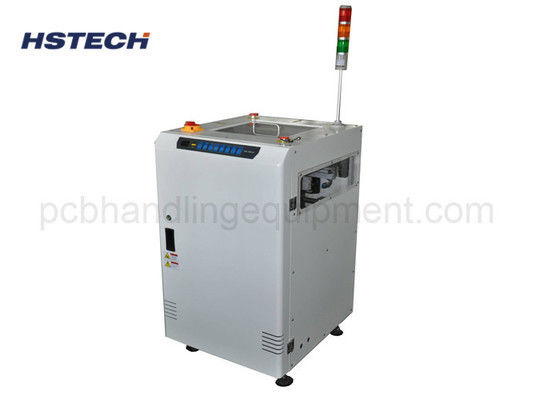

طراحی بسته شده PCB Turn Conveyor تجهیزات PCB با SMEMA سازگار است

طراحی بسته شده PCB Turn Conveyor تجهیزات PCB با SMEMA سازگار است

معرفی کنید

PCB Turn Conveyor یک دستگاه برای چرخش خودکار و حمل و نقل صفحه های مداری چاپی (PCB) است.

عملکرد:
به طور خودکار دریافت و انتقال PCB برای دستیابی به تولید مستمر.
با توجه به الزامات فرآیند، PCB به دقت 180 درجه چرخش می کند.
همکاری با تجهیزات فرآیند بعدی برای دستیابی به انتقال کارآمد PCB.
کنترل قابل برنامه ریزی، انعطاف پذیر برای انطباق با PCB های مختلف اندازه و شکل.

ویژگی اصلی:
از مکانیزم های انتقال پایدار و قابل اعتماد مانند کمربند یا رول استفاده کنید.
مکانیسم چرخش دقیق داخلی می تواند زاویه چرخش را به دقت کنترل کند.
سرعت انتقال قابل تنظیم و هماهنگ با ریتم جریان فرآیند است.
تجهیزات دارای ساختار فشرده، اثر کوچک و آسان برای ادغام در خط تولید است.
مجهز به دستگاه های حفاظت از ایمنی، مانند موانع نور، توقف اضطراری و غیره
سیستم کنترل PLC می تواند برای تحقق عملکرد خودکار برنامه ریزی شود.

اجزای اصلی:
مکانیسم انتقال: مانند کمربندهای یا رولرها، که برای حمل و حرکت PCB استفاده می شود.
مکانیسم چرخش: از اجزای راننده مانند موتورها یا سیلندر ها برای انجام 180 درجه چرخش استفاده می کند.
سنسور: اطلاعات موقعیت PCB را برای اطمینان از چرخش دقیق تشخیص می دهد.
سیستم کنترل PLC: برنامه ریزی برای تحقق کنترل خودکار و نظارت بر داده ها
دستگاه های حفاظت از ایمنی: مانند شبکه های نور، سوئیچ های توقف اضطراری و غیره.

سناریوهای کاربرد:
خط تولید SMT: پی سی بی چرخش بین جوش مجدد جریان، بازرسی AOI و سایر فرآیندهای.
فرآیند حفاری: قبل و بعد از حفاری PCB را 180 درجه چرخش دهید.
خط تولید اسپری قلع: PCB قبل و بعد از اسپری قلع تبدیل می شود.
آزمایش بازرسی: قبل و بعد از استفاده از تجهیزات آزمایش، PCB را برگردانید.

ویژگی ها

1, طراحی بسته با محدود کننده گشتاور داخلی تضمین سطح بالا

از امنیت.

2، پوشش بالا امن می تواند برای هر دسترسی به سخت افزار در طول باز شود

نگهداري

3، از دکمه کنترل دوستانه استفاده کن

4، چرخش صاف و دقیق

5، به حداقل رساندن شکاف انتقال بین ناقلات.

6، جریان ترافیک PCB می تواند سفارشی شود.

7، تنظیم عرض صاف و موازی ((شلوار سرب).

8،SMEMA سازگار است

مشخصات
