ضخامت قابل تنظیم و ارتفاع اجزای PCB برای نیازهای مختلف

ضخامت قابل تنظیم و ارتفاع اجزای PCB برای نیازهای مختلف

نام تجاری:	HSTECH
شماره مدل:	HS-ST400
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

استکر PCB

نام دیگر:

تخلیه کننده تخته برهنه

منبع برق:

AC110V/220V، تک فاز

برنامه:

PLC

نام تجاری PLC:

پاناسونیک

فشار هوا:

0.6 مگاپاسکال

ضخامت PCB:

0.6 ~ 4.0 میلی متر

تضمین:

1 سال

جزئیات بسته بندی:

بسته بندی چوبی، با فوم

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

AC110V/220V PCB Unloader,دستگاه تخلیه PCB با ضخامت قابل تنظیم,دستگاه تخلیه PCB با ارتفاع قابل تنظیم

Adjustable Thickness PCB Unloader

Adjustable Height PCB Unloader

توضیحات محصول

تنظیم عرض پاناسونیک PLC CE لیست شده PCB Stacker Machine Bare Board Unloader

درخواست

این ماشین برای تخلیه / جمع آوری PCB های برهنه از خط تولید SMT پس از علامت گذاری لیزر استفاده می شود.

ویژگی ها

1کنترل برنامه PLC پاناسونیک
2. کنترل دکمه LED سنتی و ساده

3، ارتباط سيگنال اسما

4تنظیم ضخامت PCB دستی.

5، تنظیم پهنای پی سی بی دست.

6حالت نور LED را نشان می دهد.

7ساختاري از آلومينيوم، طرح پايين سنگين براي جلوگيري از جابجایی
8حالت انتقال داده شده.
9، فقط 10 ثانيه طول کشيد تا خط محصول رو عوض کنم
10بارگذاری بدون وقفه

11، کمربند حمل ESD
12، نمایش خطای ماشین خود برنامه ریزی شده،خطاهای مختلف دارای کد های مختلف است،هر کد دارای دستورالعمل نگهداری مربوطه است که در پشت درب ماشین قرار می گیرد

مشخصات

عملکرد	استفاده می شود برای جمع آوری PCB برهنه به خط smt از ماشین رو به جلو
ارتفاع حمل	910±30 میلی متر
جهت حمل و نقل	L~R، یا R~L
عملیات	عملیات جلویی
طرف ثابت مسير	قسمت جلویی
ضخامت PCB	0.6 ~ 4.0mm
ارتفاع اجزای PCB	±35mm
زمان تغذیه PCB	حدود 10 ثانیه یا مشخص کنید
وزن تخته	≤3kg
منبع برق	220 ولت،50/60 هرتز،±10٪
قدرت	0.05kW
فشار هوا	0.6Mpa
مصرف هوا	<20 لیتر/دقیقه
سیگنال	SMEMA

مدل	HS-ST400	HS-ST530
طول PCB کارآمد	50 تا 400 میلی متر	50 تا 530 میلی متر
عرض PCB حمل	50 تا 400 میلی متر	50 تا 500 میلی متر
ضخامت PCB	حداقل 0.6mm	حداقل 1.0mm
ابعاد ماشین	۶۵۰۶۷۰۱۲۰۰ میلی متر	8008801200 میلی متر
وزن	170 کیلوگرم	190 کیلو

یادداشت

1.قبل از اجرا ماشین، اول محور را به عقب شمارش کنید و سپس محور را به ترتیب مثبت شمارش کنید تا مانع از آسیب به پتو لاستیکی، صفحه چاپ و غیره شود.بین رول ها.
2. محل کار باید تمیز و بدون مانع باشد، بدون زباله در اطراف زمین، میز کار و ماشین آلات. ابزار نگهداری و قطعات یدکی باید در مکان های تعیین شده قرار گیرد.
3قبل از شروع کار، روغن روان کننده مورد نیاز باید به هر نقطه تزریق روغن، نقطه روان کننده و مخزن روغن ماشین اضافه شود.افراد غیر خدمه اجازه ندارند بدون مجوز ماشین را راه اندازی یا کار کنند.دستیاران و کارآموزی ها باید تحت هدایت خلبان کار کنند.
4. قبل از شروع تکالیف، کارکنان تکالیف باید لباس و کفش های کاری را به درستی بپوشند، گردنبند و دستبند را محکم نگه دارند، جیب های خود را از آشغال هایی که ممکن است خارج شوند، پاک کنند،و ساعت یا لوازم دیگر را بپوشید.
5قبل از روشن کردن ماشین، بررسی کنید که آیا در تمام قسمت های بدن ماشین وجود دارد.و جلو و عقب باید هماهنگ برای اطمینان از ایمنی منطقه اطراف قبل از شروع ماشین.

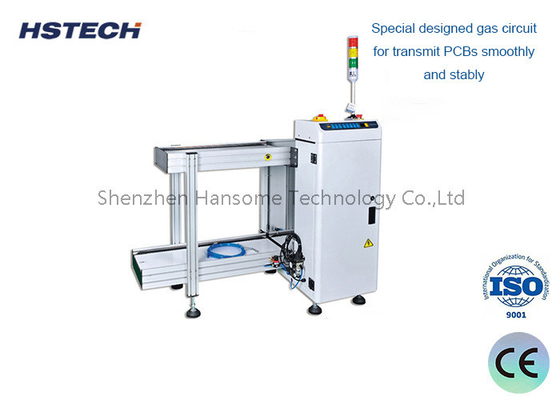

ضخامت قابل تنظیم و ارتفاع اجزای PCB برای نیازهای مختلف 0

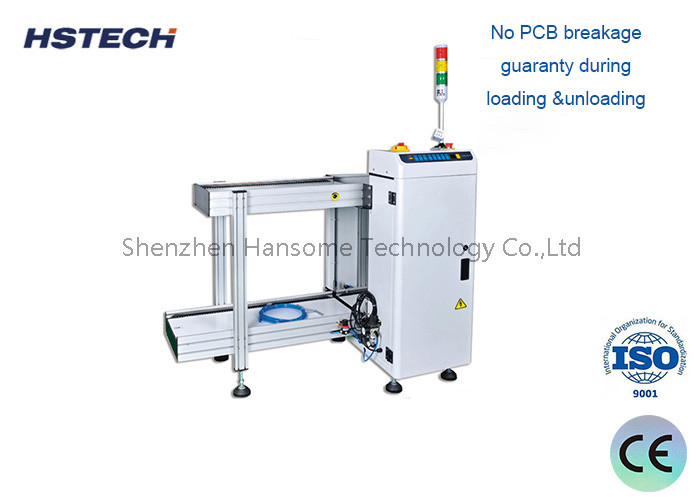

ضخامت قابل تنظیم و ارتفاع اجزای PCB برای نیازهای مختلف 1
