تخلیه کننده PCB
Created with Pixso.

صفحه نمایش ال ای دی حالت روشن PCB Unloader با طراحی پایین سنگین برای ثبات

صفحه نمایش ال ای دی حالت روشن PCB Unloader با طراحی پایین سنگین برای ثبات

نام تجاری: HSTECH
شماره مدل: HS-ST400
مقدار تولیدی: 1 مجموعه
قیمت: negotiable
شرایط پرداخت: T/T، وسترن یونیون، مانی گرام
توانایی عرضه: 100 ست در ماه
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE
نام محصول:
استکر PCB
نام دیگر:
تخلیه کننده تخته برهنه
منبع برق:
AC110V/220V، تک فاز
برنامه:
PLC
نام تجاری PLC:
پاناسونیک
فشار هوا:
0.6 مگاپاسکال
ضخامت PCB:
0.6 ~ 4.0 میلی متر
تضمین:
1 سال
جزئیات بسته بندی:
بسته بندی چوبی، با فوم
قابلیت ارائه:
100 ست در ماه
برجسته کردن:

ثبات PCB Unloader,صفحه نمایش LED حالت نور PCB Unloader,طراحی سنگین پایین PCB Unloader

,

LED Display Light Status PCB Unloader

,

Heavy Bottom Design PCB Unloader

توضیحات محصول

تنظیم عرض پاناسونیک PLC CE لیست شده PCB Stacker Machine Bare Board Unloader



درخواست



این ماشین برای تخلیه / جمع آوری PCB های برهنه از خط تولید SMT پس از علامت گذاری لیزر استفاده می شود.

از دستگاه دریافت کارت در خط تولید SMT برای دستگاه دریافت کارت استفاده می شودبا استفاده از قاب نوع جعبه برای قرار دادن خودکار صفحه های مدار بر روی خط تولید قطعه به قطعه در جعبه مواد.
تخلیه خودکار برای دستگاه دریافت صفحه صفحه تولید SMT، با استفاده از قاب مواد نوع جعبه به طور خودکار به خط تولید صفحه های مداری یک به یک به جعبه مواد وارد می شود.آن را می توان در زمین صاف سخت قرار داده شده و می تواند با ماشین تغذیه تخته استفاده شود، که شدت کار اپراتورها را کاهش می دهد، کارایی کار را بهبود می بخشد، نیروی کار را صرفه جویی می کند و هزینه تولید را کاهش می دهد.کل ماشین بدون حرکت کابل ها و قطعات الکتریکی برای اطمینان از ایمنی شخصی اپراتورتجهیزات کلی دارای ساختار ساده و منطقی، عملکرد و استفاده انعطاف پذیر، عملکرد قابل اعتماد، طیف گسترده ای از برنامه های کاربردی است.



ویژگی ها



1کنترل برنامه PLC پاناسونیک
2. کنترل دکمه LED سنتی و ساده

3، ارتباط سيگنال اسما

4تنظیم ضخامت PCB دستی.

5، تنظیم پهنای پی سی بی دست.

6حالت نور LED را نشان می دهد.

7ساختاري از آلومينيوم، طرح پايين سنگين براي جلوگيري از جابجایی
8حالت انتقال داده شده.
9، فقط 10 ثانيه طول کشيد تا خط محصول رو عوض کنم
10بارگذاری بدون وقفه

11، کمربند حمل ESD
12، نمایش خطای ماشین خود برنامه ریزی شده،خطاهای مختلف دارای کد های مختلف است،هر کد دارای دستورالعمل نگهداری مربوطه است که در پشت درب ماشین قرار می گیرد



مشخصات



عملکرد

استفاده می شود برای جمع آوری PCB برهنه به خط smt از ماشین رو به جلو

ارتفاع حمل 910±30 میلی متر
جهت حمل و نقل L~R، یا R~L
عملیات عملیات جلویی
طرف ثابت مسير قسمت جلویی
ضخامت PCB 0.6 ~ 4.0mm
ارتفاع اجزای PCB ±35mm
زمان تغذیه PCB حدود 10 ثانیه یا مشخص کنید
وزن تخته ≤3kg
منبع برق 220 ولت،50/60 هرتز،±10٪
قدرت 0.05kW
فشار هوا 0.6Mpa
مصرف هوا <20 لیتر/دقیقه
سیگنال SMEMA



مدل HS-ST400 HS-ST530
طول PCB کارآمد 50 تا 400 میلی متر 50 تا 530 میلی متر
عرض PCB حمل 50 تا 400 میلی متر 50 تا 500 میلی متر
ضخامت PCB حداقل 0.6mm حداقل 1.0mm
ابعاد ماشین ۶۵۰*۶۷۰*۱۲۰۰ میلی متر 800*880*1200 میلی متر
وزن 170 کیلوگرم 190 کیلو





1کنترل کامل صفحه لمسی، عملکرد راحت و سریع و پایدار

2این دستگاه می تواند به طور خودکار مواد ورق را بدون دستکاری دستی و با کارایی بالا به ماشین پایین تر ارسال کند.

3. ساخته شده در عملکرد دقیق بازیابی خطا و سیستم شناسایی ایمنی، صدا و نور هشدار و طرح پردازش فوری متن در صورت ناهنجاری، آسان برای پردازش

4تحقیق و توسعه مستقل از سیستم کنترل، عملکرد پایدار.

5.برگرفتن پیچ توپ و ستون فولاد کربن بالا، سر و صدا کم، لرزش کم، موقعیت دقیق

6رابط استاندارد خط سیگنال SMEMA که می تواند با سایر تجهیزات اتوماسیون متصل شود.

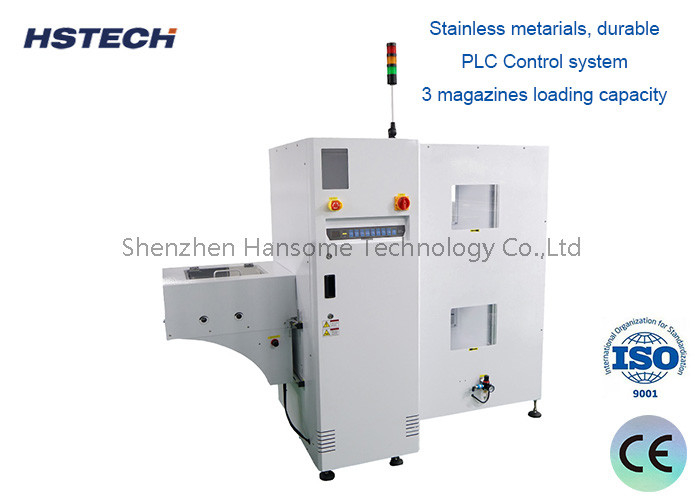

صفحه نمایش ال ای دی حالت روشن PCB Unloader با طراحی پایین سنگین برای ثبات 0

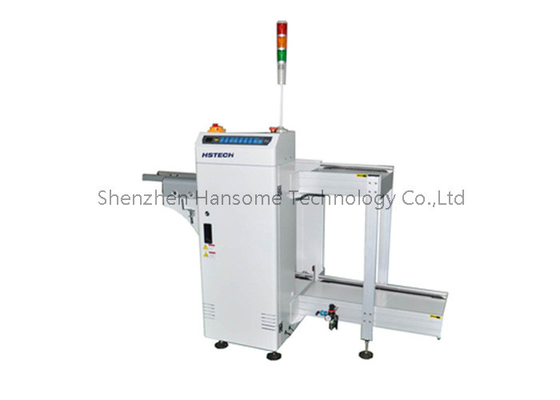

صفحه نمایش ال ای دی حالت روشن PCB Unloader با طراحی پایین سنگین برای ثبات 1
