دستگاه جدا کردن صفحه PCB پنوماتیک دستگاه جدا کردن صفحه PCB با تیغه برش خطی

دستگاه جدا کردن صفحه PCB پنوماتیک دستگاه جدا کردن صفحه PCB با تیغه برش خطی

نام تجاری: HSTECH
شماره مدل: HS-310
مقدار تولیدی: 1 مجموعه
قیمت: قابل مذاکره
شرایط پرداخت: D/P، T/T، Western Union، MoneyGram
توانایی عرضه: 200 ست در ماه
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE
نام:
دستگاه پاک کردن صفحه PCB پنوماتیک
منبع برق:
AC110V/220V
تیغ برنده:
گیوتین خطی
حرکت و نشستن:
جام چرخ و پا
سوئیچ:
سوئیچ پا
تابلوی مناسب:
FR4، آلومینیوم، پنل LED، تخته فیبر، تخته مس
جزئیات بسته بندی:
جعبه چوبی
قابلیت ارائه:
200 ست در ماه
برجسته کردن:

دستگاه پاک کردن صفحه PCB پنوماتیک,پا سوئیچ ماشین PCB Depaneling,تجهیزات جدا کردن صفحه های PCB از صفحه های PCB

,

Feet Switch PCB Depaneling Machine

,

Linear Blade PCB Depaneling Equipment

توضیحات محصول

دستگاه جدا کردن صفحه PCB پنوماتیک دستگاه جدا کردن صفحه PCB با تیغه برش خطی



مقدمه



اين ماشين با کنترل الکتريکي و هواييي رانده شده و در يک شمارنده 6 رقمي ساخته شده که براي شمارش برش ها مناسب است.

ماشین های خطی چاقو برای چیدمان صفحه های پیش فرض با دقت بدون خم شدن یا استرس تنش طراحی شده اند.حتی قطعات حساس SMD مانند خازن سرامیکی توسط فرآیند دمنلینگ آسیب نمی بینند.

مناسب برای تمام انواع صفحه PCB،بورد آلومینیوم LED،بورد COB،بورد کوپر و غیره است. آن را به طور گسترده ای استفاده می شود، فشار نیروی برش کم،بر چند برش،و طرف صفحه صاف و صاف است،این بهترین انتخاب برای برش کارت با کیفیت بالا است.



وظایف اصلی این است:



باز کردن اتوماتیک
با استفاده از مکانیسم راننده پنوماتیک، می تواند به سرعت و با دقت PCB چند لایه را در امتداد مسیر پیش تعیین شده هدایت کند.
این کار به شدت زمان مصرفی در کار دستی را کاهش می دهد و کارایی تولید را افزایش می دهد.


برش دقیق بالا
مجهز به ابزار حرفه ای و سیستم راه آهن راهنما، می تواند در امتداد خط پیش بینی شده برای PCB برش دهد.
اطمینان از لبه تمیز PCB پس از دمنینگ، کاهش burrs و آسیب.


تنظیم انعطاف پذیر
مسیر برش و پارامترهای نیروی را می توان به طور انعطاف پذیر با توجه به PCB های اندازه ها و اشکال مختلف تنظیم کرد.
این قابلیت سازگاری قوی دارد و می تواند برای طراحی صفحه های مدار مدار با مشخصات مختلف استفاده شود.


امن و قابل اعتماد
آن مجهز به یک سپر ایمنی برای جلوگیری از تماس تصادفی اپراتورها با قطعات متحرک است.
سیستم کنترل الکترونیکی می تواند پارامترهای عملیاتی را برنامه ریزی کند تا عملکرد پایدار و قابل اعتماد را تضمین کند.


اتوماسیون
این می تواند با خط تولید ادغام شود تا به طور کامل خودکار از بین برود و دخالت انسان را از بین ببرد.
این امر به بهبود سطح اتوماسیون و ثبات خط تولید کمک می کند.



ویژگی ها

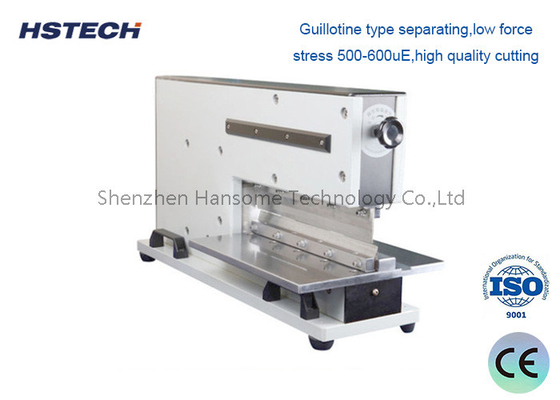

1، جدا کننده نوع گيلوتين، فشار کم 500-600uE، برش با کیفیت بالا.
2، مناسب برای تمام انواع مواد تخته، همچنین می تواند برش سختی بالا، آلومینیوم، و تخته کوپر.

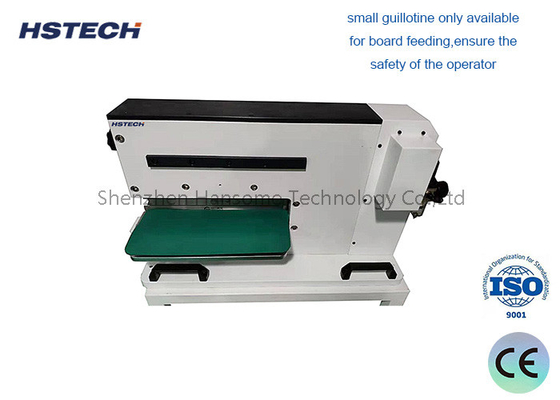

3, امنیت: گلیوتین کوچک تنها برای تغذیه در کشتی در دسترس است,امنیت اپراتور را تضمین کنید.
4، خيلي آسونه ياد بگيره و کار ميکنه
5، با استفاده از ابزار برش فولاد با کیفیت بالا وارداتی



مشخصات



مدل HS-310
قدرت 10W
تامین هوا 0.5 ~ 0.8Mpa
طول برش کارآمد 1-360 میلی متر
اندازه تیغه خطی 360*43.5*6 میلی متر
مواد تیغه واردات ابزار فولادی با کیفیت بالا
سرعت جدا کردن ۱ تا ۳۰۰ میلی متر در ثانیه
ضخامت V-cut 0.3-3.5mm
مصرف هوا 200-400 ((L/min)
اندازه ماشین ۷۰۰*۳۲۵*۴۰۰ میلی متر
وزن 130 کیلو
تخته مناسب تمام تخته های V
