دستگاه بارگذاری PCB با دقت بالا 4-6 Bar Multiple Magazine SMT Board برای خط تولید

نام تجاری:	HSTECH
شماره مدل:	HS-LD330
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	D/P، T/T، Western Union، MoneyGram
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

بارگذاری PCB چند مجله

نام دیگر:

دستگاه بارگیری برد SMT

منبع برق:

AC110V/220V،50/60Hz

فشار هوا:

4-6 بار

ضخامت PCB:

حداقل 0.4 میلی متر

انتخاب زمین:

10-40MM

سرعت نوار نقاله:

0.5-20M/min یا سفارشی

ارتباط:

SMEMA

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

50 مجموعه در ماه

برجسته کردن:

بارگذاری PCB با دقت بالا,دستگاه بارگیری برد SMT,بارگذاری PCB چند مجله

SMT Board Loading Machine

Multiple Magazine PCB Loader

توضیحات محصول

ماشین بارگذاری صفحه PCB با دقت بالا 4-6 بار برای خط تولید

معرفی کنید

Multiple Magazine PCB Loader یک دستگاه برای بارگذاری خودکار است که عمدتاً در فرآیند تولید و آزمایش صفحه های مداری چاپی (PCB) استفاده می شود.

طراحی چند سینی:
تجهیزات مجهز به چندین سینی یا مجله PCB مستقل است
صفحه های PCB از مدل های مختلف یا دسته ها می تواند در همان زمان بارگذاری شود
با استفاده از سوئیچینگ خودکار، انواع مختلف صفحه PCB را می توان به سرعت جایگزین کرد

بارگیری اتوماتیک:
تجهیزات مجهز به دستگاه های خودکار مانند بازوهای رباتیک یا کمربندهای حمل و نقل است.
صفحه PCB می تواند به طور خودکار از سینی گرفته و به خط تولید SMT ارسال شود

کارایی بالا:
تا ۲۰ تا ۳۰ صفحه PCB می تواند در یک زمان بارگذاری شود
سرعت بارگذاری خودکار می تواند به 10-15 قطعه در دقیقه برسد
بهره وری بارگذاری صفحه PCB به شدت بهبود یافته است

موقعیت دقیق:
مجهز به یک سیستم موقعیت دقیق
اطمینان از موقعیت دقیق هر صفحه PCB در خط تولید

کنترل هوشمند:
عملکرد ساده از طریق رابط تعامل انسان و کامپیوتر به دست می آید
می تواند با سیستم مدیریت تولید برای دستیابی به برنامه ریزی هوشمند متصل شود

نگهداری آسان:
طراحی ماژولار، نگهداری و بازرسی آسان
مصرف انرژی کم، سر و صدا کم، مناسب برای محیط کارگاه تولید

ویژگی ها

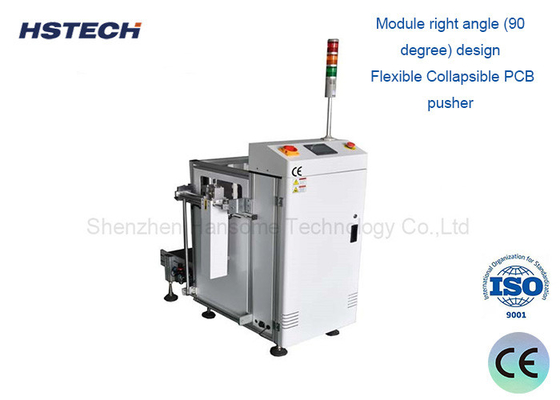

1، طراحی ماژول زاویه راست (90 درجه)

2، طول بسیار کوتاه 1200mm، اختیاری کوتاه تر 900mm طول ماشین.

3، فشار دهنده PCB انعطاف پذیر

4، 3 مجله در دسترس است.

5، تنظیم عرض صاف و موازی

6،SMEMA سازگار است

سناریوهای کاربرد:
خط تولید SMT: بارگذاری خودکار در طول فرآیند های جوش و جوش مجدد.
اتصال آزمایش: بارگذاری و موقعیت گیری خودکار در مقابل تجهیزات آزمایش.
تولید نمونه: به طور خودکار صفحه های PCB با مشخصات مختلف را تغییر دهید و بارگذاری کنید.
تولید دسته کوچک: بهبود بهره وری تولید و کاهش بار عملیات دستی.

مشخصات

نام محصول	دستگاه بارگیری پی سی بی 90 درجه
طول ماشین	1200mm یا 900mm
ارتفاع حمل	910±30 میلی متر
زمان بارگذاری PCB	حدود 6 ثانیه
زمان تعویض مجلات	حدود 30 ثانیه
مقدار مجله	3 عدد
جهت حمل و نقل	L~R، یا R~L
عملیات	عملیات جلویی
طرف ثابت مسير	قسمت جلو ((یا مشخص کنید)
منبع برق	220 ولت،50/60 هرتز،±10٪
فشار هوا	4- 6 بار
ضخامت PCB	حداقل 0.4 میلی متر
مقدار مجله	قسمت بالا: 1 pc، قسمت پایین: 2 pc
انتخاب ارتفاع	1-4 ((10mm pitch)
سرعت کانویر	0.5-20M/min یا سفارشی
وضعیت نور	نمایشگر رنگ 3
سیگنال	SMEMA

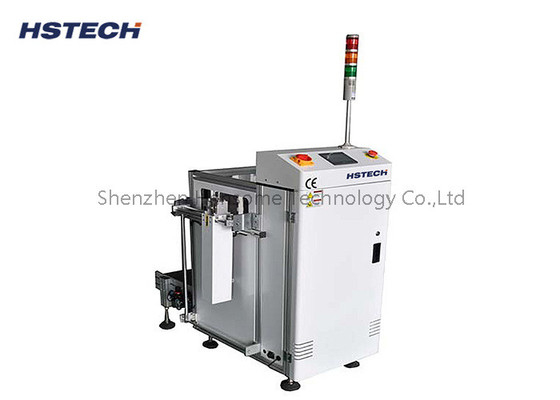

دستگاه بارگذاری PCB با دقت بالا 4-6 Bar Multiple Magazine SMT Board برای خط تولید 0
