جزئیات محصولات

خونه محصولات

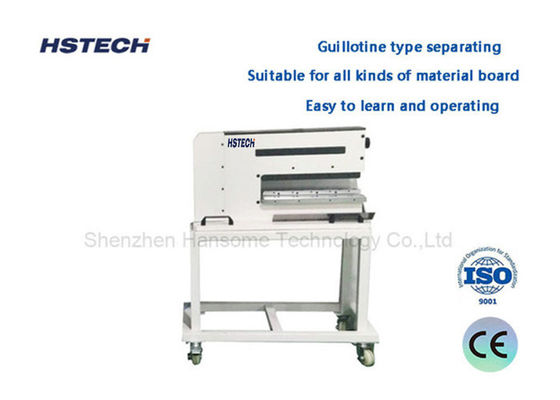

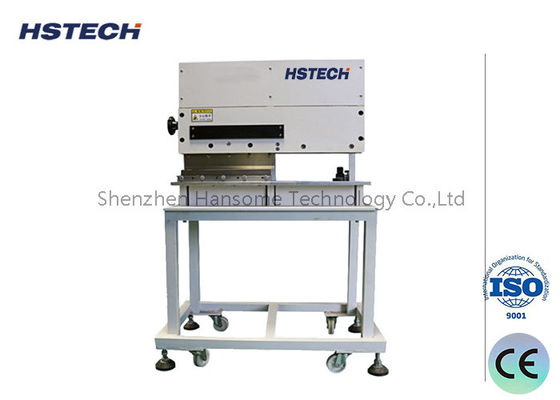

دستگاه تخلیه صفحه PCB با طول برش 360 میلی متر برای صفحه آلومینیوم FR4

نام تجاری:	HSTECH
شماره مدل:	HS-310L
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، D/P
توانایی عرضه:	200 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

پنوماتیک PCB depanelizer

نام دیگر:

جداکننده مدار چاپی V-cut

ولتاژ:

AC220V/110V

طول PCB:

0~ 360mm

جدا کردن بالد:

تیغه گیوتین با کیفیت بالا

گارانتی:

1 سال

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

200 مجموعه در ماه

برجسته کردن:

تجهیزات تخلیه صفحه PCB با فشار کم,پانلیزاتور PCB درایو پنوماتیک,جداکننده PCB V-CUT طول برش 360 میلی متری

Pneumatic Drive PCB Depanelizer

360mm Cutting Length V-CUT PCB Separator

توضیحات محصول

تجهیزات جداکننده PCB با نیروی کم برای برد آلومینیومی FR4 با درایو پنوماتیک

این تجهیزات پیشرفته جداکننده PCB قابلیت‌های برش کارآمد و همه‌کاره را ارائه می‌دهد که به طور خاص برای جداسازی دقیق پنل‌های FR4، آلومینیوم، مس و فایبرگلاس طراحی شده است. سیستم درایو پنوماتیک پایداری و دوام برش را تضمین می‌کند و در عین حال تنش بر روی قطعات حساس را به حداقل می‌رساند.

فناوری برش پیشرفته

این دستگاه دارای طراحی جداکننده از نوع تیغه مستقیم است که بردهای از پیش جدا شده را به خوبی جدا می‌کند و در عین حال از تنش‌های خمشی یا کششی در طول فرآیند برش جلوگیری می‌کند. حتی قطعات حساس SMD مانند خازن‌های سرامیکی در طول جداسازی دست نخورده باقی می‌مانند و کیفیت و قابلیت اطمینان محصول را به طور قابل توجهی بهبود می‌بخشد.

ویژگی‌های کلیدی

اختصاص داده شده به جداسازی بردهای PCB در امتداد خطوط برش V
برش قدرتمند بدون سوسو زدن با تنش فوق‌العاده کم
درایو پنوماتیک با کنترل شیر برقی برای عملکرد کارآمد
ارتفاع تیغه قابل تنظیم برای تنظیم آسان شکاف درج برد PCB
تنظیم مستقل تیغه پایینی برای تعویض آسان و کاهش هزینه
سینی و دستگاه‌های موقعیت‌یابی قابل سفارشی‌سازی برای بردهای PCB غیر شیار V
عملکرد و نگهداری ساده مناسب برای پرسنل غیر ماهر

مشخصات فنی

نام محصول	جداکننده PCB
مدل	HS-310L
ارتفاع قطعه‌بندی شده	حداکثر 39 میلی‌متر
ارتفاع قطعه‌بندی شده پایین	حداکثر 19 میلی‌متر
تامین هوا	5 کیلوگرم بر سانتی‌متر مربع
خروجی	12.5 تن (ناخالص)
طول برش کارآمد	1-360 میلی‌متر
اندازه تیغه خطی	360×43.5×6 میلی‌متر
ضخامت PCB (با شیار V)	0.1 میلی‌متر تا 2.0 میلی‌متر
ضخامت PCB (بدون شیار V)	0.1 میلی‌متر تا 1.0 میلی‌متر
جنس تیغه	فولاد ابزار با سرعت بالا وارداتی با کیفیت بالا
سرعت جداسازی	1-300 میلی‌متر بر ثانیه
ضخامت برش V	0.3-3.5 میلی‌متر
مصرف هوا	200-400 (لیتر در دقیقه)
اندازه دستگاه	700×325×400 میلی‌متر
وزن	130 کیلوگرم
برد مناسب	تمام بردهای برش V

تصاویر محصول

نمونه‌های کاربردی
