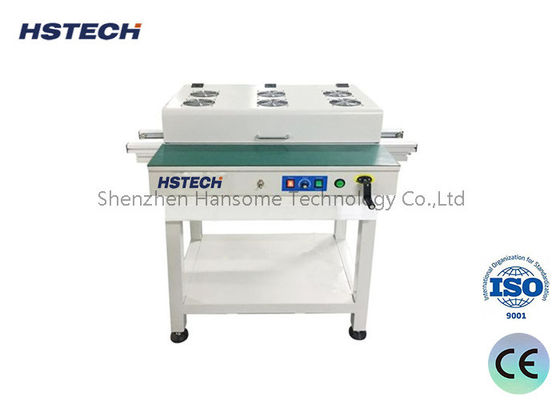

تجهیزات پردازش خودکار PCB دستگاه خط SMT ماشین PCB مونتاژ کنویر PCB کنویر

تجهیزات پردازش خودکار PCB دستگاه خط SMT ماشین PCB مونتاژ کنویر PCB کنویر

معرفی کنید

کانویر SMT برای اتصال بین خطوط تولید SMT و AI مناسب است. همچنین می تواند برای پوشاندن PCB، بازرسی، آزمایش یا ورودی دستی اجزای الکترونیکی استفاده شود.همچنین می تواند برای اتصال سیگنال با تجهیزات دیگر استفاده شود.پلتفرم اتصال به یک مسیر، دو مسیر، لیفت تلسکوپی تقسیم شده است. امروز ما اصول کار و ویژگی های محصول ایستگاه اتصال را معرفی خواهیم کرد.

ویژگی ها

1، ضخامت ماشین فولاد ضد زنگ ثابت است.

2، حداکثر عرض PCB 390mm، تنظیم عرض دست.

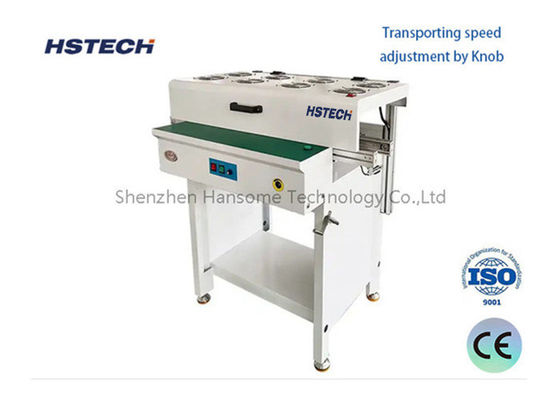

3، تنظیم سرعت حمل توسط Knob

4میز کار ESD سبز

5، ريل حمل آليومينيوم

6، کنترل دکمه LED، موتور تنظیم سرعت.

7، تابع اختیاری در دسترس، چراغ برج، بازرسی، پوشش گرد و غبار، و غیره

8، مورد نیاز سفارشی در دسترس است.

9، طول در دسترس، 600mm، 1000mm، 1500mm، یا اختیاری.

10، سیگنال SMEMA برای اتصال در خط

ساختار اساسی و اصل کار:
کانویر SMT شامل کمربند کانویر، براکت، موتور، سنسور و سایر اجزای آن است.
نوار ناقل می تواند به طور مداوم PCB را از طریق محرک موتور حرکت دهد.
سنسور برای تشخیص موقعیت و وضعیت PCB برای اطمینان از اتوماسیون فرآیند حمل استفاده می شود.
براکت پشتیبانی مکانیکی را فراهم می کند و می تواند برای پذیرش PCB های اندازه های مختلف تنظیم شود.

مدل ها و کاربردهای مشترک:
عرض آن از 300mm تا 600mm می باشد تا بتواند PCB های مشخصات مختلف را در خود جای دهد.
سرعت حمل به طور کلی 0.1-1.0m / min است و می تواند با توجه به تقاضا تنظیم شود.
این به طور گسترده ای در تجهیزات خط تولید SMT مانند ماشین های قرار دادن ، اجاق های بازپرداخت و تجهیزات آزمایش استفاده می شود.
همچنین می تواند در سایر فرآیندهای مونتاژ و آزمایش الکترونیکی که نیاز به انتقال خودکار PCB دارند استفاده شود.

ملاحظات انتخاب و ادغام:
انتخاب عرض و طول مناسب حمل بر اساس اندازه PCB و طرح خط تولید.
اطمینان از سازگاری رابط با تجهیزات قبل و بعد از تولید برای دستیابی به اتصال بی نقص.
عوامل محیط کار را در نظر بگیرید و طرح های مناسب مانند ضد گرد و غبار و ضد استاتیک را انتخاب کنید.
انتخاب یک سیستم کنترل قابل اعتماد برای اطمینان از ثبات و تکرار فرآیند انتقال.

مشخصات

1.به طور عمده در تجهیزات خط تولید SMT استفاده می شود و اتصال تجهیزات بین انتقال، عملکرد هیئت مدیره توقف.
2بر اساس نیاز به افزایش تشخیص، تغییر عملکرد، NG، حافظه داده و سایر عملکردها.
3. بدن تجهیزات با قدرت بالا برای اطمینان از ثبات تجهیزات
4پیچ های صاف فولاد ضد زنگ می توانند عرض ریل را تنظیم کنند.
5از اسلات های مخصوص آلومینیوم برای ایجاد مسیر انتقال استفاده کنید تا از گیر شدن pcb جلوگیری شود.
6. سیستم کنترل توسط PLC با رابط سیگنال استاندارد SMEMA کنترل می شود.
8صفحه میز کار، نورپردازی، پوشش گرد و غبار استاتیک، فن خنک کننده می تواند به صورت مورد نیاز اضافه شود.
9شکل های مختلف می توانند با توجه به برنامه ریزی اندازه سایت یا نیازهای تولید محصول مشتری سفارشی شوند تا به مشتری آسان تر شود تا مناسب ترین ساختار را انتخاب کند.
