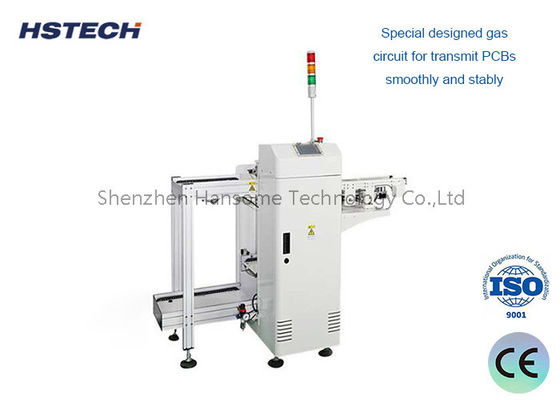

بارگیر خودکار PCB با سرعت قابل تنظیم، جهت چپ به راست یا راست به چپ و PLC پاناسونیک برای خط SMT

بارگیر خودکار PCB با سرعت قابل تنظیم، جهت چپ به راست یا راست به چپ و PLC پاناسونیک برای خط SMT

نام تجاری:	HSTECH
شماره مدل:	HS-460ULD
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	D/P، T/T، وسترن یونیون
توانایی عرضه:	500 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

تخلیه کننده PCB

قدرت:

AC110V/AC220V،50/60Hz

سوئیچ اپتوالکترونیک:

امرون

PLC:

پاناسونیک

سرعت:

قابل تنظیم

جهت PCB:

LR یا RL (سفارشی)

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

500 عدد در ماه

برجسته کردن:

بارگیر PCB با سرعت قابل تنظیم,تجهیزات جابجایی PCB با جهت چپ به راست یا راست به چپ,بارگیر SMT با PLC پاناسونیک

L-R or R-L Direction PCB Handling Equipment

Panasonic PLC SMT Unloader

توضیحات محصول

دستگاه تخلیه کننده خودکار PCB، مجله L-R یا R-L، تجهیزات جابجایی PCB با نوار نقاله

این دستگاه تخلیه کننده خودکار PCB با نوار نقاله، PCB ها را در انتهای خطوط تولید SMT به طور موثر در مجلات جمع آوری می کند و دارای گزینه های جهت انتقال انعطاف پذیر از چپ به راست یا راست به چپ است.

بررسی اجمالی محصول

دستگاه تخلیه کننده خودکار مجله PCB برای جابجایی مطمئن PCB در محیط های تولید SMT طراحی شده است. این دستگاه دارای ساختار فولاد ضد زنگ، مکانیزم های ضد گیره هوشمند و قابلیت های تعویض مجله خودکار برای عملکرد مداوم است.

ویژگی های کلیدی

ساختار فولاد ضد زنگ برای دوام و طول عمر
ساختار صفحه ضد گیره ویژه با طراحی ضد خطا
درایو موتور ترمز 90 وات با پیچ توپی برای گام مجله دقیق
سیستم کنترل PLC پاناسونیک برای عملکرد قابل اعتماد
تنظیمات گام انتخابی با گزینه های گام 1-4

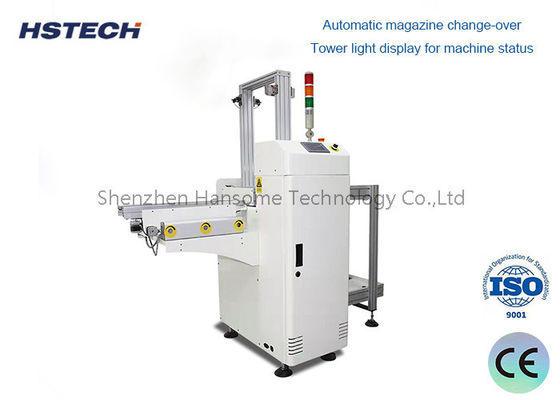

سیستم تعویض مجله خودکار
تراز مجله خودکار با استفاده از گیره های پنوماتیکی بالایی و پایینی
نمایشگر چراغ برج برای نشان دادن وضعیت دستگاه
سازگاری سیگنال SMEMA برای ادغام بدون درز

کاربرد

این تجهیزات به طور خاص برای جمع آوری PCB ها در مجلات در انتهای خطوط تولید SMT طراحی شده اند و از گردش کار کارآمد و جابجایی صحیح برد اطمینان حاصل می کنند.

مشخصات فنی

مدل	HS-250ULD	HS-330ULD	HS-390ULD	HS-460ULD
ولتاژ	AC110V/220V، 50/60Hz، تک فاز، حداکثر 300A
ابعاد PCB	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
ابعاد مجله	355×320×565	460×400×565	535×460×565	535×530×565
تعداد مجله	1 عدد در بالا، 1 عدد در پایین، یا سفارشی برای نگهداری بیشتر
منبع هوا	0.4~0.6Mpa
ارتفاع انتقال	900±20(mm) استاندارد
زمان بارگیری	6 ثانیه
زمان تعویض مجله	حدود 20 ثانیه
جهت انتقال	L به R، یا R به L، اختیاری
ضخامت PCB	حداقل 0.4 میلی متر
انتخاب گام	1-4 (گام های 10 میلی متری)
ارتباطات	SMEMA
ابعاد دستگاه	1700×780×1200	1900×860×1200	2200×920×1200	2200×1120×1200
وزن	تقریباً 160 کیلوگرم	تقریباً 200 کیلوگرم	تقریباً 240 کیلوگرم	تقریباً 260 کیلوگرم

تصاویر محصول

اطلاعات بسته بندی و تحویل

مورد	دستگاه تخلیه کننده PCB
بسته	1 مجموعه در یک کارتن چوبی به عنوان شرایط ایمنی
ابعاد خارجی	1700×780×1200mm
وزن	حدود 20-35 کیلوگرم
تحویل	حدود 15-20 روز کاری
پرداخت	D/P، T/T، Western Union، MoneyGram
بندر	شنژن
گزینه های حمل و نقل	الف. با پیک: 4-7 روز کاری با پیشنهاد ویژه ب. با هوا: 7 روز کاری در فرودگاه تعیین شده ج. از طریق دریا: 20-25 روز کاری در بندر تعیین شده
