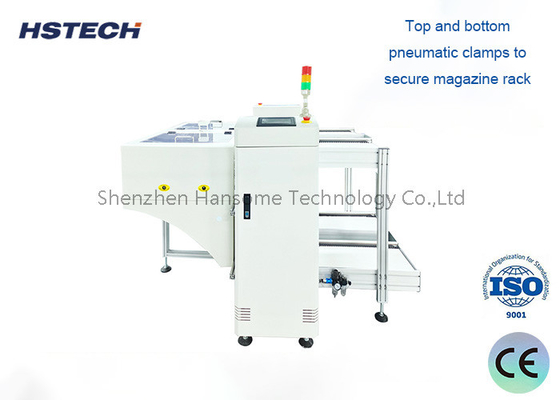

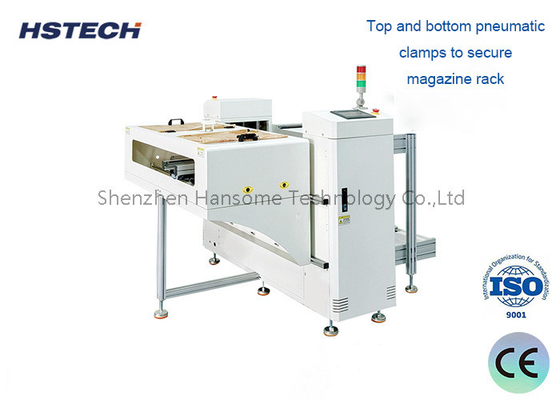

NG OK PCB Unloader دستگاهی است که در فرآیندهای تولید الکترونیکی خودکار برای تخلیه صفحه های مداری چاپی (PCB) معیوب (NG) و خوب (OK) از خط تولید استفاده می شود.

عملکرد اصلی NG OK PCB Unloader این است که PCB های غیر واجد شرایط (NG) و PCB های واجد شرایط (OK) را بر اساس نتایج قضاوت سیستم تشخیص الکترونیکی جدا کند.و آنها را از خط تولید برای پردازش و طبقه بندی بعدی خارج کنید.

NG OK ویژگی ها و عملکردهای PCB Unloader:

تخلیه اتوماتیک:
تجهیزات دارای یک عملکرد تخلیه PCB کاملا خودکار بدون استفاده دستی هستند.
سنسور وضعیت PCB را تشخیص می دهد و به طور خودکار صفحه های PCB غیر واجد شرایط و واجد شرایط را با طبقه بندی تخلیه می کند.

طراحی دو مسیر:
این تجهیزات یک ساختار دو ردیابی را اتخاذ می کند، یکی برای تخلیه صفحه PCB واجد شرایط و دیگری برای تخلیه صفحه PCB واجد شرایط.
PCB های غیر واجد شرایط و واجد شرایط می توانند به طور همزمان با طبقه بندی تخلیه شوند.

عملکرد کارآمد:
تخلیه خودکار به طور قابل توجهی کارایی پردازش صفحه PCB را بهبود می بخشد و پیوندهای عملیات دستی را کاهش می دهد.
سرعت و دقت تخلیه را می توان با توجه به نیازهای واقعی خط تولید انعطاف پذیر تنظیم کرد.

تشخیص یکپارچه:
تجهیزات دارای یک ماژول تشخیص وضعیت PCB ساخته شده است که می تواند به طور خودکار صفحه های PCB غیر واجد شرایط و واجد شرایط را شناسایی و تشخیص دهد.
شاخص های تشخیص شامل پارامترهای متعدد مانند اندازه، نقص ها، وضعیت مونتاژ قطعات و غیره است.

ثبت داده ها:
این تجهیزات می توانند داده های تشخیص هر دسته از PCB را ثبت کنند و پایه ای برای تجزیه و تحلیل و بهینه سازی بعدی فراهم کنند.
گزارش های مربوط به داده ها را می توان از طریق نرم افزار کامپیوتری به دست آورد و تجزیه و تحلیل کرد.

رابط انعطاف پذیر:
پشتیبانی از اتصال رابط ارتباطی با تجهیزات خط تولید برای دستیابی به تبادل اطلاعات و مدیریت متمرکز.
برنامه های کنترل شخصی و رابط می تواند با توجه به نیازهای مشتری سفارشی شود

مشخصات

ویژگی ها

1، کنترل صفحه لمسی رنگی واقعی

2, PLC پاناسونیک

3ظرفیت مخزن: بالا، پایین، یا سفارشی

4، فاصله انتخاب: 10mm، 20mm، 30mm، 40mm

5جهت حمل PCB: L - R، یا R - L، اختیاری

6انتخاب حالت اجرا دستی/خودکار

7، ريل جلو ثابت یا ريل عقب ثابت، اختیاری

8, ارتفاع استاندارد برای استفاده از SMT ((920±20mm)

9، نمایش چراغ برج

10، سیگنال SMEMA
