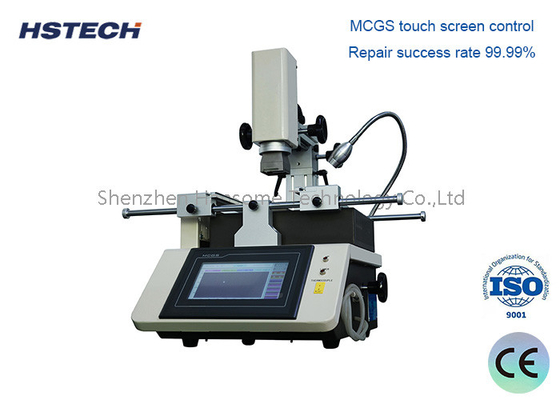

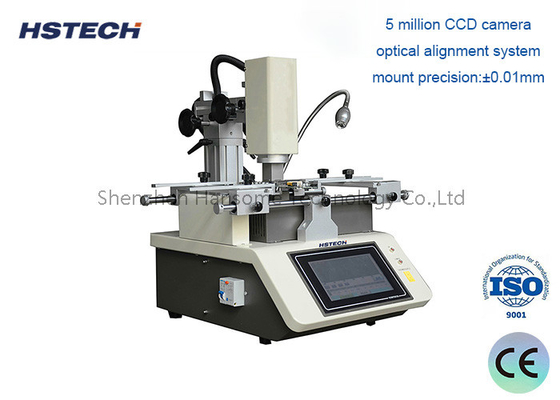

صفحه لمسی BGA ایستگاه بازکاری 3 مناطق گرمایش راهنمای برای مونتاژ الکترونیک

ایستگاه بازکاری BGA:

هدف:
ایستگاه های بازکاری BGA تجهیزات تخصصی هستند که برای حذف و جایگزینی اجزای BGA در صفحه های مداری چاپی (PCB) استفاده می شوند.
اجزای BGA مدارهای یکپارچه (IC) سطح هستند که دارای یک شبکه از توپ های جوش در پایین هستند که چالش های منحصر به فرد را در هنگام تعمیر و بازسازی ایجاد می کنند.

اجزای کلیدی:
سیستم گرمایش دقیق: به طور معمول از مادون قرمز (IR) یا هوا گرم برای گرم کردن انتخابی قطعات BGA برای برداشتن و نصب ایمن استفاده می کند.
ابزار حذف و قرار دادن قطعات: از نوزل های خلاء یا سایر ابزارهای تخصصی برای بلند کردن و قرار دادن قطعات BGA به آرامی استفاده کنید.
سیستم های تراز و دید: اطمینان از تراز دقیق قطعات BGA در طول قرار دادن، اغلب با کمک دوربین ها و نرم افزار.
پلتفرم های بازکاری: فراهم کردن یک محیط امن و با درجه حرارت کنترل شده برای فرآیند بازکاری.

فرآیند بازکاری:
آماده سازی: PCB بر روی پلت فرم بازکاری ثابت می شود و منطقه اطراف قطعه BGA هدف برای بازکاری آماده می شود.
گرمایش: سیستم گرمایش برای گرم کردن تدریجی قطعه BGA استفاده می شود، گلوله های جوش را ذوب می کند و اجازه می دهد قطعه برداشته شود.
برداشتن: قطعه با دقت با استفاده از ابزارهای تخصصی از PCB برداشته می شود، بدون آسیب رساندن به پد های زیرین یا ردپای آن.
تمیز کردن: پد های PCB تمیز می شوند تا هر گونه جوش باقی مانده یا جریان را از بین ببرند و سطح تمیز را برای قطعات جدید تضمین کنند.
قرار دادن قطعات جدید: قطعات جایگزین BGA به طور دقیق تراز شده و بر روی PCB قرار داده شده و سپس با استفاده از سیستم گرمایش دوباره جریان می یابد.

ویژگی های پیشرفته:
روال های بازکاری خودکار: برخی از ایستگاه های بازکاری BGA دنباله های بازکاری از پیش برنامه ریزی شده برای انواع قطعات خاص را ارائه می دهند و روند را ساده می کنند.
دوربین و نرم افزار یکپارچه: سیستم های پیشرفته از بینایی ماشین و نرم افزار برای کمک به تراز و قرار دادن قطعات استفاده می کنند.
پروفایل دمایی: توانایی نظارت و کنترل پروفایل دمایی در طول فرآیند بازسازی، اطمینان از جریان مجدد جوش مناسب.

کاربردها:
تعمیر و بازسازی الکترونیک: تعویض قطعات BGA معیوب یا آسیب دیده در PCB ها، مانند آنهایی که در الکترونیک مصرفی، تجهیزات صنعتی و سیستم های هوافضا / دفاعی یافت می شوند.
اصلاحات نمونه اولیه: به مهندسان اجازه می دهد تا اجزای BGA را در طول مرحله توسعه محصول به سرعت و با دقت دوباره کار کنند.
پشتیبانی از تولید: امکان بازکاری قطعات BGA در طول تولید در مقیاس کوچک یا دسته.
