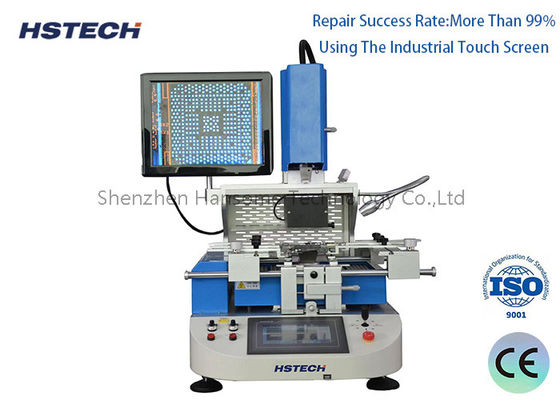

ایستگاه تعمیرات BGA با صفحه نمایش لمسی با سرعت بالا، دارای 5 حالت موتور پله ای و سیستم تراز نوری رنگی CCD برای دقت نصب ±0.01 میلی متر

نام تجاری:	HSTECH
شماره مدل:	HS-700
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T ، Western Union ،
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

ایستگاه بازکاری BGA تلفن همراه

گارانتی:

1 سال

کنترل کنید:

صفحه نمایش لمسی

مواد:

آلیاژ آلومینیوم

سیگنال:

سما

توان کل:

2600 وات

منبع تغذیه:

AC220V

وزن:

30 کیلوگرم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

5 حالت استپینگ موتور BGA Rework Station,دستگاه تعمیر تراشه BGA سیستم تنظیم نوری CCD Color,± 0.01 میلی متر دقت نصب تجهیزات جابجایی PCB

CCD Color Optical Alignment System BGA Chip Repair Machine

±0.01mm Mounting Accuracy PCB Handling Equipment

توضیحات محصول

صفحه لمسی با سرعت بالا BGA Rework Station با 5 حالت موتور مرحله CCD رنگ

خلاصه ای از ایستگاه بازکاری BGA

ایستگاه های بازکاری BGA تجهیزات تخصصی هستند که برای حذف و جایگزینی اجزای BGA در صفحه های مداری چاپی (PCB) استفاده می شوند.اجزای BGA مدارهای یکپارچه (IC) سطح نصب شده هستند که دارای یک شبکه از توپ های جوش در پایین هستند، که چالش های منحصر به فرد را در هنگام تعمیر و بازکاری ایجاد می کند.

اجزای کلیدی

سیستم گرمایش دقیق:از اشعه مادون قرمز یا هوا گرم برای گرم کردن انتخابی اجزای BGA برای برداشتن و نصب ایمن استفاده می کند
ابزار حذف و قرار دادن قطعات:نوزل های خلاء و ابزارهای تخصصی برای بلند کردن و قرار دادن ظریف
سیستم های تراز و دید:دوربین ها و نرم افزارها جهت گیری دقیق قطعات BGA را در طول قرار دادن تضمین می کنند
پلتفرم های بازکاری:محیط امن و با دمای کنترل شده برای فرآیند بازکاری

فرآیند بازکاری

آماده سازی:امن PCB بر روی پلت فرم بازکاری و آماده کردن منطقه اطراف قطعات هدف BGA
گرمایش:گرم کردن تدریجی، توپ های جوش دهنده را برای برداشتن قطعات ذوب می کند
حذف:بالا بردن دقیق قطعات بدون آسیب رساندن به پد های زیر یا رد
تمیز کردن:تمیز کردن پد های PCB برای حذف باقی مانده جوش یا جریان
قرار دادن قطعات جدید:تراز دقیق و قرار دادن با گرمایش مجدد

درخواست ها

تعمیر و بازسازی الکترونیک: تعویض قطعات معیوب BGA در الکترونیک مصرفی، تجهیزات صنعتی و سیستم های هوافضا / دفاعی
اصلاحات نمونه اولیه: اصلاح سریع و دقیق BGA در طول توسعه محصول
پشتیبانی از تولید: بازسازی قطعات BGA در طول تولید در مقیاس کوچک یا دسته

ویژگی های محصول

5 حالت کار برای کار چند وجهی
مانیتور LCD 15 اینچ HD برای بازخورد بصری روشن
رابط رابط صفحه لمسی رنگی 7 اینچ HD
موتور مرحله ای برای کنترل دقیق

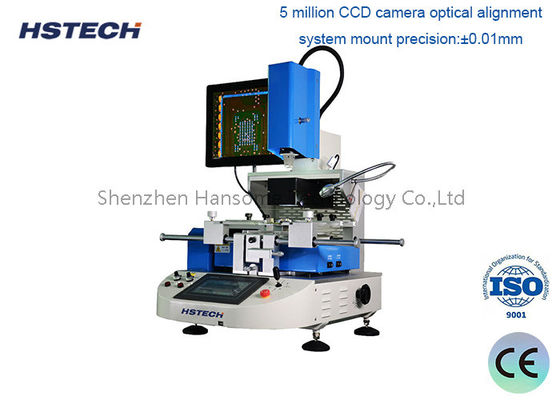

سیستم موازی رنگی CCD
دقت دمایی در عرض ±1°C
دقت نصب در عرض ±0.01mm
میزان موفقیت در تعمیر: 99 درصد
تحقیق و توسعه مستقل کنترل تک تراشه

مشخصات فنی

مشخصات	جزئیات
مدل	HS-700
منبع برق	AC 100V / 220V ± 10% 50/60Hz
کل قدرت	۲۶۰۰ وات
قدرت گرمایش	گرمایش بالا 1200W (حداکثر) ، گرمایش پایین 1200W (حداکثر)
مواد الکتریکی	موتور راننده + کنترلگر دما هوشمند + صفحه لمسی رنگی
کنترل دما	حسگر K با دقت بالا + کنترل حلقه بسته + کنترلگر دمای مستقل (دقت ± 1 °C)
سنسور	یک قطعه
روش پیدا کردن	پشتیبانی PCB شکل V + لامپ جهانی خارجی + نور لیزر برای مرکز و موقعیت
ابعاد کلی	L450mm × W470mm × H670mm
اندازه PCB	حداکثر 140mm × 160mm، حداقل 5mm × 5mm
اندازه BGA	حداکثر 50mm × 50mm، حداقل 1mm × 1mm
ضخامت PCB قابل استفاده	0.3 - 5mm
ارتقای دقت	±0.01mm
وزن ماشین	30 کیلوگرم
وزن تراشه	150 گرم
روش های کار	پنجم: نیمه اتوماتیک / دستی / حذف / نصب / جوش
استفاده	تراشه های تعمیر / مادربرد تلفن و غیره

بسته بندی و تحویل

ماده	جزئیات
بسته بندی	1 مجموعه در یک جعبه چوبی برای ایمنی
ابعاد بیرونی	۴۵۰ × ۴۷۰ × ۶۷۰ میلی متر
وزن	حدود 30 کیلوگرم
زمان تحویل	حدود 15-20 روز کاری
روش های پرداخت	D/P، T/T، وسترن یونیون، مانی گرام
بندر	شنژن
گزینه های حمل	A. از طریق کوری: 4-7 روز کاری با پیشنهاد ویژه B. با هواپیما: 7 روز کاری در فرودگاه تعیین شده ج. از طریق دریا: 20-25 روز کاری در بندر تعیین شده
